Обычно, когда появляется продувание или провисает створка — первым делом обращаются к производителям фурнитуры. Но на самом деле проблемы могли появиться по многим другим причинам, в том числе из-за ошибок при монтаже. Если работаете с SIEGENIA — с погрешностями установки помогут справиться особенности фурнитуры. 1 февраля в Казани прошел семинар, где региональный представитель SIEGENIA Эдуард Давлиев рассказал, какие функции SIEGENIA отличают ее от других производителей и дают возможность избежать распространенных проблем с окнами. В статье поделились деталями мероприятия.
© SIEGENIA
Подробнее о семинаре
Партнер SIEGENIA — компания «Комплект навигатор» — каждый год проводит обучающие мероприятия для всех, кто работает с окнами на объектах: в ИЖС и многоэтажном строительстве. В этот раз темой встречи стал «Безупречный монтаж».
© SIEGENIA На семинар пришли около 45 человек: в основном монтажники, но также были руководители и менеджеры оконных компаний. Тема оказалась очень актуальной — к сожалению, нареканий по монтажу достаточно много.
На встрече Эдуард Давлиев представил важные особенности двух вариантов фурнитуры SIEGENIA TITAN: с классическими и скрытолежащими петлями
Составляющие безупречного монтажа
Чтобы монтаж прошел без проблем — важны не только навыки установки, но и качество готовых конструкций. Изделия должны быть собраны в соответствии с технической документацией. В том числе по количеству точек прижима и толщине армирования.
Вот четыре признака безупречного монтажа:
- Межфальцевый зазор по периметру конструкции 12 + 1.5 / -0.5 мм
- Элементы рамы вертикальны и горизонтальны
- Рамы устанавливаются строго в плоскости
- Положение рамы в проеме надежно фиксируется
Вероятность деформирования профиля будет выше, если:
- конструкции не выставлены по уровню;
- использованы неподходящие крепления, которые установлены не на нужном расстоянии;
- крепления перекручены, перетянуты (рама установлена «бочкой»).
Если в профиле установлено П-образное армирование — важно учесть это при монтаже. В таких случаях стенки, как правило, немного загнуты внутрь. В итоге — между металлом и пластиковым бортиком образуется зазор. И в дальнейшем появляются проблемы с окнами. |
Особенности фурнитуры SIEGENIA
Один из главных слоганов компании — внимание к деталям, к мелочам. И это неспроста — именно такой подход обеспечивает надежность и долговечность решений.
В таблице собрали детали фурнитуры TITAN AF, которые помогают справиться с некоторыми ошибками при монтаже:
Деталь |
Ситуация |
Решение |
Грибовидная цапфа. Ее секрет в роликовом механизме — внешняя поверхность вращается при зацеплении за запорную пластину. Это обеспечивает мягкость запирания, герметичность и износостойкость. Вращается вокруг своей оси, вытягивается на 2,5 мм. Регулируется бесступенчато — можно вытянуть рукой практически без усилий. |
При монтаже балконной двери перекручен крепеж → рама выгибается, и при закрытии створки цапфы не доходят до ответных пластин или цепляются только чуть-чуть. |
Вытянуть цапфу на необходимый диапазон — створка будет плотно прилегать и надежно цепляться за ответные пластины. |
Ножничная петля верхнего узла. Углубление ножничной петли с плавными скосами к краям исключает возможность продувания в месте ската уплотнителя с тела петли. |
Металлическая часть петли прижимается непосредственно к пластику, уплотнитель пережат → высокий риск продувания в районе верхнего узла. |
Благодаря форме проточки уплотнитель прижат плотнее — риск продувания максимально снижен. |
Откидная опора — роликовый приподниматель. Ставится вместе с угловой передачей: на створке — угловая передача с роликами, на раме — ответная часть из комбинации высокопрочной стали и износостойкого композитного материала. Это снижает трение, гарантирует высокую износостойкость, бесшумность и мягкость хода. |
При монтаже широкой створки не вклеен стеклопакет или в него не установлены дистанционные вставки → створка провисла, стеклопакет некорректно расклинен. |
При закрывании конструкции ролики наезжают на ответную часть — створка приподнимается на «трамплине». Даже если створка слегка провисла — дополнительная регулировка фурнитуры не нужна. |
|
Патентованные грибовидные взломостойкие цапфы. В базовой комплектации TITAN AF с видимой петлевой и скрытолежащей фурнитурой TITAN axxent 24+ все цапфы — грибовидные противовзломные. |
Заказчик поставил окна в базовом исполнении и спустя время решил сделать окна взломостойкими → с обычной фурнитурой придется менять обвязку фурнитуры целиком. |
При необходимости дооснащения достаточно заменить ответные пластины на противовзломные, и уровень защиты повысится. |
|
Дополнительный ригель в ножничном пакете скрытолежащей петлевой группы. По умолчанию в верхнем узле конструкции используется ригель, который заходит в специальное отверстие и обеспечивает прижим створки к раме. |
Нужно максимально точно настроить прижим и сделать акцент на противовзломности. |
Ригель помогает выполнить монтаж максимально точно — настроить оптимальный прижим еще в одной точке. При необходимости его можно отрегулировать на 1 мм. Это повышает защиту конструкции от взлома. |
© SIEGENIA
Проблемы на объектах: причины и способы решения
На семинаре Эдуард Давлиев привел ситуации из практики и предложил участникам определить, почему возникли проблемы и как их можно решить.

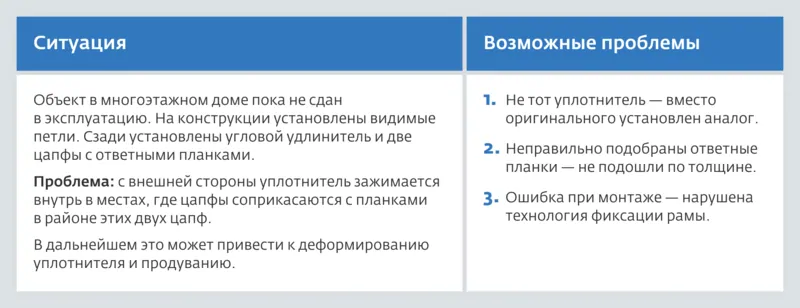

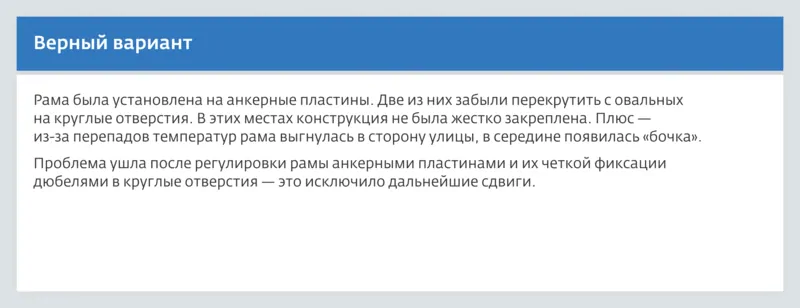

Предлагаем и вам проверить себя — и сравнить свои варианты с верным ответом:
© SIEGENIA
© SIEGENIA
Также участники мероприятия поделились проблемами, с которыми чаще всего сталкиваются на объектах.

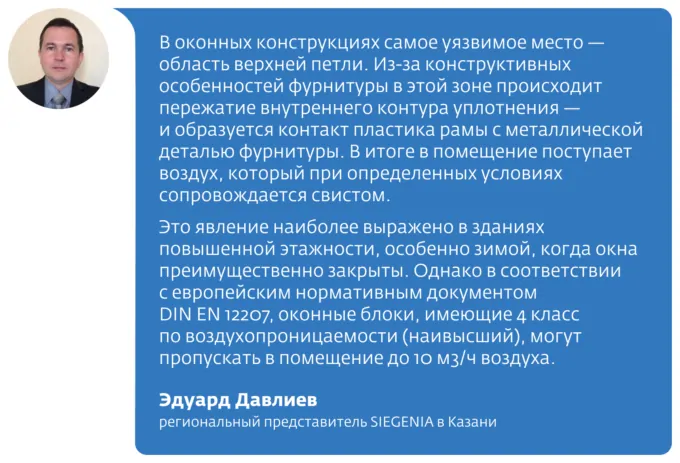

Продувание в области верхней ножничной петли
По словам эксперта, это место сложно выполнить герметично.
© SIEGENIA
Вот возможные решения проблемы:
- Организовать систему приточной вентиляции за счет устройства пристенных проветривателей.
- Встроить в смонтированное изделие вентиляционные клапаны.
- Уплотнить поверхность контакта пластика рамы и верхней петли — наклеить на металлическую поверхность фурнитуры прокладку из мягкого вспененного материала толщиной 1–2 мм.
В SIEGENIA такая проблема практически исключена благодаря особенностям проточки на верхней петле. Но если понадобится увеличить прижим створки к раме в этом месте — можно поменять петлю. В линейке есть два артикула верхних ножничных петель: 12/20-13 и 12/20-14. Последняя цифра означает ось фурнитурного паза — смещение, при котором работает основная фурнитура. Если выбрать ножничную петлю с индексом 14 — прижим створки к раме будет больше на 1 мм. |
Тяжелые створки в открытом положении начинают провисать
Все чаще в домах устанавливают панорамное остекление с широкими створками — при монтаже таких конструкций особенно важно соблюдать все нюансы.
Одна из частых причин — не установлены рихтовочные пластины или они не подобраны по толщине. В итоге — из-за перепадов температур стеклопакет сместился, створка провисла.
Два варианта решений:
- Снять штапики и правильно зафиксировать стеклопакет в раме.
- Вклеить стеклопакет — более дорогое, но максимально эффективное решение для тяжелых створок.
Также для тяжелых створок важно правильно подобрать фурнитуру — чтобы она была рассчитана на такие нагрузки. Например, фурнитура TITAN axxent 24+ от SIEGENIA со скрытолежащими петлями выдерживает до 150 кг. А если на конструкцию установить приподниматель — флажковый или роликовый — провисание створки будет исключено.
Если появились вопросы и нужна консультация по продуктам SIEGENIA — запрос можно оставить в официальном телеграмм-канале бренда.
