Чем новый ГОСТ 21519-2022 на алюминиевые окна отличается от действующего ГОСТ 21519-2003?

27-10-202212:00
Компания: О.К.Н.А. Маркетинг / Раздел: Бизнесу

Приказом Росстандарта утвержден новый ГОСТ 21519-2003 на алюминиевые окна. Разработчики нового ГОСТа принимают замечания и предложения по нему. Портал ОКНА МЕДИА изучил и анализирует новый нормативный документ.

Утвержден новый ГОСТ 21519-2022 на алюминиевые окна

28 сентября 2022 года Росстандарт издал приказ №982-ст «О утверждении национального стандарта Российской Федерации», по которому утвержден актуализированный вариант ГОСТа 21519 – ГОСТ 21519-2022 «Блоки оконные из алюминиевых профилей. Технические условия». Данная версия нормативного документа на алюминиевые окна заменит существующий – ГОСТ 21515-2003.

Фото: выдержка с сайта Росстандарта, © gost.ru Фото: выдержка с сайта Росстандарта, © gost.ru

Новый ГОСТ на алюминиевые окна вводится в действие с 1 марта 2023 года.

ГОСТ 21519-2022 разработан Центром по сертификации оконной и дверной техники совместно с ведущими производителями алюминиевой продукции в рамках ТК465 «Строительство».

Портал ОКНА МЕДИА традиционно изучает новые важнейшие нормативные документы, относящиеся к оконной отрасли, и предлагает свой анализ нововведений.

Новый ГОСТ 21519-2022 на алюминиевые окна – чем отличатся от действующего?

Новый актуализированный ГОСТ 21519 на алюминиевые окна отличается от действующего как структурно, так и по определенным требованиям. Также в нем есть дополнения, которые отсутствуют в актуальной версии от 2003 года.

Структурные изменения ГОСТ 21519-2022 на алюминиевые окна

В новую версию ГОСТа внесен раздел «3 Термины и определения», где расшифровываются некоторые основные термины и определения, относящиеся к алюминиевым окнам.

Разделы «Технические требования» и «Характеристики» объединены в один раздел «Технические требования» и «Характеристики», где, помимо имеющегося в действующем ГОСТ 2003 года подраздела «Требования к профилям из алюминиевых сплавов» добавлены отдельные подразделы: требования к остеклению и требования к оконной фурнитуре, петлям и замочным изделиям.

Появился подраздел: «Системный паспорт», которого нет в действующей версии ГОСТа. Наличие системного паспорта является рекомендательным.

В новой версии ГОСТ 21519-2022 по аналогии с основополагающим ГОСТ 23166-2021, появился отдельный раздел – «6 Требования к безопасной эксплуатации».

Новые требования по разделам и подразделам ГОСТ 21519-2022

Раздел «Область применения»

Действующий ГОСТ 21519-2003 на алюминиевые окна:

«Допускается распространение требований настоящего стандарта на витринные оконные блоки и витражные светопрозрачные конструкции, изготавливаемые по рабочей проектной и технической документации и рассчитанные на эксплуатационные нагрузки».

Новый ГОСТ 21519-2022 на алюминиевые окна:

«Требования стандарта распространяются также на витринные оконные блоки и витражные светопрозрачные конструкции».

В действующей версии «допускается» распространение требований ГОСТ на витринные оконные блоки и витражные светопрозрачные конструкции, но не обязательно В новой версии требования ГОСТ «распространяются» на данные виды продукции, значит требование ГОСТ обязательно.

Раздел «Типы и условные обозначения»

Типы оконных блоков

В данном разделе поменялась сокращенная аббревиатура условных обозначений.

Действующий ГОСТ 21519-2003 на алюминиевые окна:

3.2 По вариантам конструктивного исполнения профилей изделия подразделяют на изготовляемые из:

  • полых профилей из алюминиевых сплавов (А);
  • комбинированных профилей с термоизоляционной вставкой (АК);
  • комбинированных профилей с термоизоляционной вставкой, заполненной
    утеплителем (АКУ).
  • Оконные блоки могут быть облицованы с внутренней стороны накладными
    деревянными планками (АД, АКД, АКУД).

Новый ГОСТ 21519-2022 на алюминиевые окна:

     4.2 По вариантам конструктивного исполнения профилей изделия подразделяют на типы:

  • из полых алюминиевых профилей (ПП):
  • комбинированных алюминиевых профилей с термовставкой (КП);
  • комбинированных алюминиевых профилей, заполненных теплоизоляционным материалом (КПз);
  • алюминиевых профилей с декоративными накладками (планками) из различных материалов (ППн, КПн, КПзн).

 Условное обозначение

Структура условного обозначения:

Действующий ГОСТ 21519-2003:

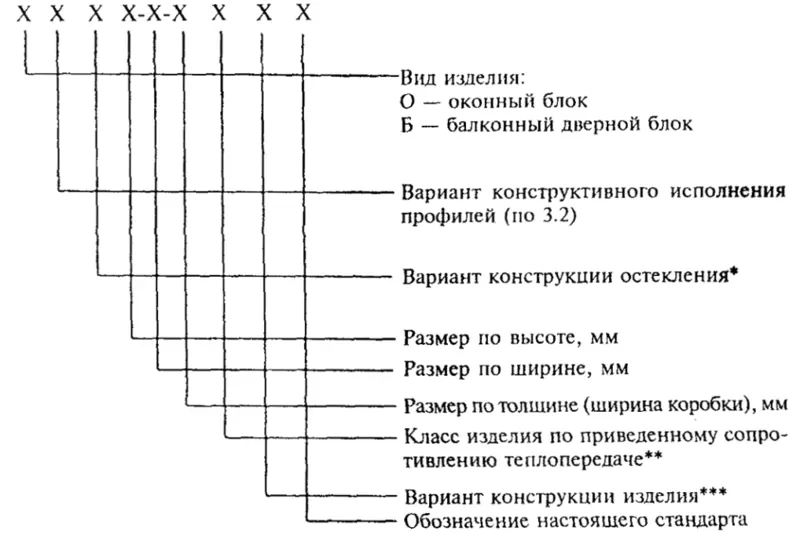

Фото: выдержка из ГОСТ 21519-2003, © Росстандарт Фото: выдержка из ГОСТ 21519-2003, © Росстандарт

Новый ГОСТ 21519-2022:

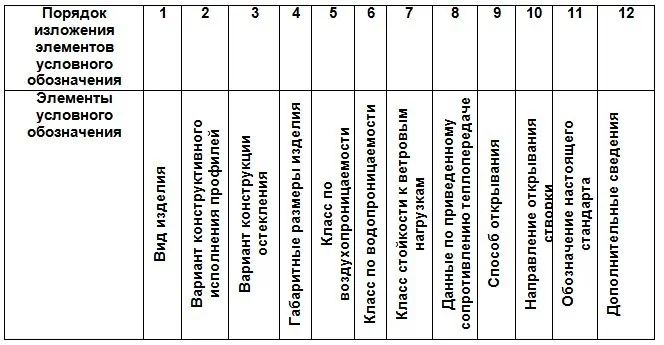

Структура условного обозначения изделий по ГОСТ 21519-2022


В новой версии ГОСТ в условном обозначении оконного блока помимо класса изделия по приведенному сопротивлению теплопередаче, указываются:

  • Класс воздухопроницаемости;
  • Класс водопроницаемости;
  • Класс стойкости к ветровым нагрузкам.

Раздел «Технические требования и характеристики»

Подраздел «Требования к конструкции»

Применение блокиратора ошибочного действия

Действующий ГОСТ 21519-2003:

Данное требование отсутствует.

Новый ГОСТ 21519-2022 на алюминиевые окна:

5.2.6 При переводе изделий из режима открывания в режим закрывания и обратно должны быть соблюдены эргономические требования согласно ГОСТ 30777 с применением блокираторов ошибочного действия.

В новой версии ГОСТ появилось требование к наличию блокиратора ошибочного действия в комплекте фурнитуры оконного блока.

Вентиляционные отверстия и полости

Действующий ГОСТ 21519-2003 на алюминиевые конструкции:

Профили створок (полотен) наружных изделий должны иметь отверстия для вентилирования полости между кромками стеклопакетов и профилями створок, обеспечивающие осушения внутреннего пространства полости. Диаметр отверстий – не менее 5 мм или паз с размером 4 × 13 мм.

Новый ГОСТ 21519-2022 на алюминиевые конструкции:

5.2.8… Профили створок (полотен) наружных изделий должны иметь отверстия (пазы) для вентилирования полости между кромками стеклопакетов и профилями створок.  Рекомендуемые диаметр отверстий  –  не менее 5 мм, размер  паза  –  не менее  4 ´ 12 мм.

В новой версии ГОСТ на алюминиевые конструкции требование к длине вентиляционной полости уменьшена на 1 мм. Это в принципе ничего не меняет.

«Французский балкон» и окна с низким подоконником

Действующий ГОСТ 21519-2003:

Отсутствует информация относительно «французского балкона».

Новый ГОСТ 21519-2022 на алюминиевые конструкции:

5.2.10 Для оконных блоков типа «французский балкон», устанавливаемых в проеме без подоконника, следует применять защитное ограждение или защитные экраны, размещенные в проеме, на проеме с наружной стороны или непосредственно на оконном блоке с наружной стороны.

Защитное ограждение или защитный экран должны быть высотой не менее 1200 мм и могут выполняться из металлических профильных элементов, поливинилхлоридных профильных элементов с металлическим армированием, безопасного многослойного стекла по ГОСТ 30826 с классом защиты не ниже СМ3 и Р3А, закаленного стекла по ГОСТ 30698 с классом защиты не ниже СМ3, термоупрочненного стекла по ГОСТ 33087 с классом защиты не ниже СМ3/ТП, а также комбинаций указанных материалов.

В новой версии ГОСТа на алюминиевые конструкции появился термин «французский балкон».

Что такое «французский балкон» или «французское окно»?

«Французский балкон, также называют «французское окно» – под этим термином принято понимать:

  • высокое окно «в пол» (внизу до уровня пола):
  • балконную дверь, чаще 2-створчатую штульповую при отсутствии балкона или лоджии;
  • 1-створчатую балконную дверь с боковым глухим или комбинированным (глухая+открывающаяся створки) остеклением по всей высоте двери при отсутствии балкона или лоджии;
  • комбинированное (глухая+открывающаяся створки) остекление, разделенное горизонтальным импостом – в верхней части двухстворчатая открывающаяся часть, в нижней части – глухое остекление.

Важным атрибутом французского балкона (окна) является защитное ограждение с наружной части, закрепленное либо на наружной стене, либо на раме самого остекления. Раньше его делали из металлических прутьев, сейчас, в основном, это – прозрачный экран, чаще из закаленного многослойного стекла. Французское окно в определенной мере можно отнести к панорамному за счет большой площади, особенно по высоте.

Защитные ограждения французских окон пользуются популярностью и застройщиков, и частных потребителей. В новой версии ГОСТа уделено внимание именно этой конструкции – из чего оно должно быть сделано, когда применяться и прочее.

В новой версии ГОСТа на алюминиевые окна появились требования к безопасности окон с низким подоконником (600 мм и менее). Для таких окон и «французского балкона» выделены общие требования:

5.2.10… В оконных блоках, устанавливаемых в проеме с низким подоконником (600 мм и менее), следует предусматривать дополнительный горизонтальный импост на высоте 900–1200 мм от уровня чистого пола помещения, разделяющий конструкцию на верхнюю открывающуюся и нижнюю глухую (неоткрывающуюся) части, а также защитное ограждение или защитный экран.

Если в конструкциях типа «французский балкон» или оконных блоков с низким подоконником на высоте 1200 мм от чистого пола помещения предусмотрен горизонтальный импост, а нижняя глухая (неоткрывающаяся) часть заполнена безопасным остеклением, защитные ограждения или защитные экраны допускается не применять.

Введение требований по безопасности для окон с низким подоконником наравне с французским балконом продиктовано тем, что при открытом окне повышается вероятность выпадения человека, особенно ребенка небольшого роста. Поэтому с наружной части необходимо защитное ограждение. Безопасным является окно с подоконником на высоте 900 мм и более.

Замки балконных дверей и оконные блоки, устанавливаемые на первых и последних этажах здания

Действующий ГОСТ 21519-2003:

Данное требование отсутствует.

Новый ГОСТ 21519-2022 на алюминиевые конструкции:

5.2.11 …Балконные блоки первых и последних этажей должны запираться на замки не ниже 2-го класса по ГОСТ 5089, многоригельные замки или систему многоточечного запирания по всему периметру балконного блока…

5.2.14 Конструкция защитных оконных блоков, устанавливаемых на первых и последних этажах здания, а также под козырьками и парапетами, должна соответствовать требованиям ГОСТ 23166.

Данные пункты новой версии ГОСТа фактически повторяют аналогичные из новой версии основополагающего ГОСТ 23166-2021. Портал ОКНА МЕДИА делал анализ данных требований, ссылка на статью будет в конце данного обзора.

Вклейка стеклопакета

Действующий ГОСТ 21519-2003:

Данное требование отсутствует.

Новый ГОСТ 21519-2022 на алюминиевые окна:

5.2.21 Для обеспечения устойчивости и прочности крупногабаритных изделий рекомендуется применять технологию вклейки стеклопакетов в соответствии с ГОСТ 31462.

В новой версии ГОСТ появилась рекомендация применения вклейки стеклопакета для повышения прочности крупногабаритных изделий. Это правильная рекомендация, потому что размеры окон становятся все больше, что снижает прочность конструкции. Вклейка стеклопакета позволит увеличить эту прочность и стабильность (устойчивость) конструкции.

Подраздел «Размеры и предельные отклонения»

Разность диагоналей

Действующий ГОСТ 21519-2003:

4.2.4 Разность длин диагоналей прямоугольных рамочных элементов не должна превышать 2 мм при длине наибольшей стороны до 1200 мм (включительно) и 3 мм - при длине более 1200 мм.

Новый ГОСТ 21519-2022 на алюминиевые окна:

5.3.4 Разность длин диагоналей прямоугольных рамочных элементов не должна превышать 1,0 мм при длине наибольшей стороны менее 1200 мм (включительно) и 2,0 мм – при длине более 1200 мм.

В новой версии ГОСТа ужесточены требования на 1 мм. Несмотря на то, что изменение требования не столь велико, оно может быть критичным во многих случаях.

Размер фурнитурного паза

Действующий ГОСТ 21519-2003:

Требование отсутствует.

Новый ГОСТ 21519-2022:

5.3.6 Предельное отклонение размеров фурнитурного паза не зависит от линейных размеров рамочных элементов (рама – створка) и должно быть не более 0,5 мм.

А какой вывод здесь можно сделать?

Провисание створок

Действующий ГОСТ 21519-2003:

4.2.9 Провисание (завышение) открывающихся рамочных элементов (створок, полотен, форточек) в собранном изделии не должно превышать 2,0 мм на 1 м ширины.

Новый ГОСТ 21519-2022 на алюминиевые конструкции:

5.3.7 Провисание (завышение) открывающихся рамочных элементов (створок, полотен, форточек) в собранном виде не должно выходить за рамки регулирования фурнитуры в соответствии с ГОСТ 30777 вне зависимости от линейных размеров рамочных элементов.

В действующем ГОСТе требование понятное и обоснованное. Провисание (завышение) в пределах указанного максимального значения не приведет к потере работоспособности окна и его свойств.

В новом ГОСТе формулировка не очень корректная. Все отсылается к возможностям регулировки фурнитуры – они у разных брендов несколько отличаются. Если проводить регулировку уровня провисания (завышение) створки с помощью фурнитуры, необходимо провести не 1 операцию.

Рассмотрим более частый случай – провисание створки. Сначала необходимо приподнять створку с помощью регулировки нижней петли створки. Затем для компенсации провисания горизонталей створки необходимо створку развернуть относительно условной центральной точки – усреднить погрешности геометрии створки относительно рамы. В верхней части подтянуть створку к петле, а в нижней отодвинуть створку от петли. Таким образом горизонтальные части створки будут ближе к выравниванию по горизонтали. Ниже представлены возможности регулировки фурнитуры известного бренда фурнитуры.

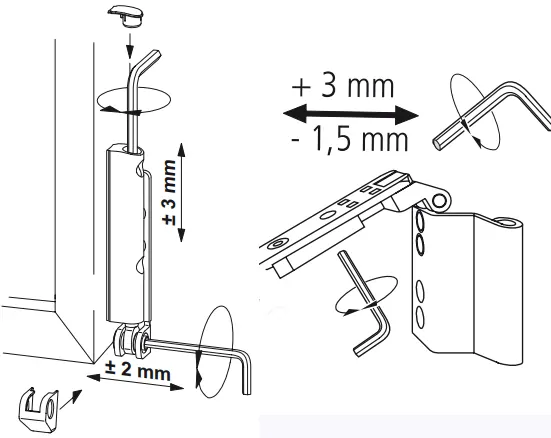

Фото: возможности регулировки известного бренда фурнитуры, © oknamedia.ru Фото: возможности регулировки известного бренда фурнитуры, © oknamedia.ru

На рисунке видно, что регулировки створки в определенных направлениях составляют до 3 мм, т.е. больше, чем в максимальных требованиях действующего ГОСТа. Аналогичная ситуация будет и с небольшими створками, где провисание таким быть не должно в принципе, но новый ГОСТИ это допускает. Если поднимать створку на 3 мм в нижней части у петли может появиться продувание, а верхней части ножницы створки могут начать цеплять за фальц рамы. В формулировке нового ГОСТа не указано, что надо регулировать фурнитуру, если провисание в пределах регулировок. Значит, если провисание будет 3 мм, то не надо ничего делать? Возможно, разработчики нового ГОСТа имели ввиду, что погрешность должна быть такой, чтобы ее можно было отрегулировать. Тогда непонятно, когда это делать и до какого значения величины провисания (завышения). Непонятно зачем делать такую сложную формулировку, а не оставить прежнюю от действующего ГОСТа? Провисание (завышение) – результат неправильной регулировки стеклопакета (правильнее регулировать стеклопакет, а не фурнитуру) или неточности установки рамы при монтаже окна. Условное провисание створки в небольших пределах можно подрегулировать фурнитурой, при условии правильной регулировки стеклопакета. На производстве необходимо четко отрегулировать стеклопакет, а для монтажа оставить возможность косметической регулировки фурнитурой (до какого значения в новом ГОСТе не указано).

Перепад лицевых поверхностей (провес) в угловых и Т-образных соединениях

Действующий ГОСТ 21519-2003:

4.2.10 Перепад лицевых поверхностей (провес) в угловых и Т-образных соединениях смежных деталей коробок и створок, установка которых предусмотрена в одной плоскости, не должен превышать 1,0 мм.

Новый ГОСТ 21519-2022:

5.3.8 Перепад лицевых поверхностей (провес) в угловых и Т-образных соединениях смежных деталей коробок и створок, установка которых предусмотрена в одной плоскости, не должен превышать 0,5 мм.

В новой версии ГОСТ требование ужесточено в 2 раза. Несмотря на то, что изменение требования в абсолютном значении не столь велико, оно может быть критичным во многих случаях.

Подраздел «Характеристики»

Основные эксплуатационные характеристики изделий

Действующий ГОСТ 21519-2003:

4.3.1 Основные эксплуатационные характеристики изделий приведены в таблице 2.

Далее идет таблица со справочными значениями.

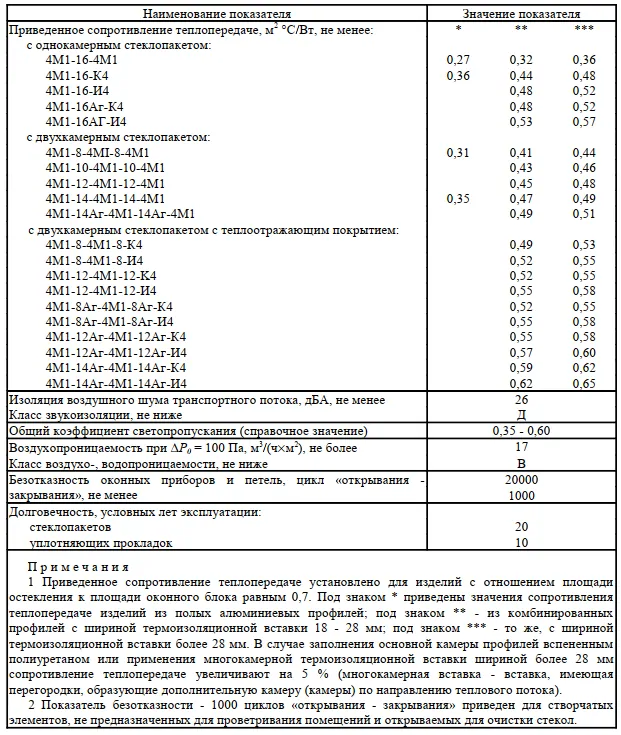

Фото: выдержка из ГОСТ 21519-2003, © Росстандарт Фото: выдержка из ГОСТ 21519-2003, © Росстандарт

Новый ГОСТ 21519-2022:

5.4.1 Основные нормируемые эксплуатационные характеристики оконных и дверных балконных блоков (воздухо- и водопроницаемость, звукоизоляция, стойкость к ветровым нагрузкам) должны соответствовать установленным в ГОСТ 23166–2021 (таблицы 1–5), по приведенному сопротивлению теплопередаче – установленным в ГОСТ 23166–2021 (таблица А.1 приложения А).

В действующем ГОСТе есть справочная информация по значениям приведенного сопротивления теплопередаче в зависимости от используемого стеклопакета и профиля. Можно увидеть какие будут цифровые значения сопротивления теплопередаче для определенного конструктива. Затем эти значения озвучить заказчику.

В новой версии ГОСТ справочных значений нет. Есть информация о значениях параметров для разных классов – указано какое значение относится к какому классу. Производитель не может понять каким сочетанием профиля и стеклопакета можно достичь определенного значения (класса).

Можно для ориентира пользоваться таблицей от действующего ГОСТа (хотя он упраздняется после принятия нового ГОСТа), но в таблице не хватает многих значений для современных окон, например, при использовании 2 теплосберегающих стекол и прочее. Вместо того, чтобы расширить таблицу, ее вообще убрали.

Возникают логичные вопросы – где искать справочные данные? В последнее время у разных производителей появляются разные значения для одинаковых по комплектации окон. Это часто используется в недобросовестной конкуренции.

Прочность (несущая способность) углового соединения створчатых элементов

Действующий ГОСТ 21519-2003:

4.3.3 Прочность (несущая способность) углового соединения створчатых элементов изделий размером до 1500 × 900 мм и/или массой до 60 кг – не менее 800 Н; а в случае изготовления изделий большего размера и массой до 80 кг – не менее 1000 Н. Прочность угловых соединений обвязок дверных полотен и створок оконных блоков массой более 80 кг – не менее 1200 Н.

Новый ГОСТ 21519-2022:

5.4.4 Прочность (несущая способность) угловых соединений створок для изделий массой до 80 кг должна быть не менее 800 Н, для изделий массой свыше 80 кг – не менее 1000 Н. Прочность угловых соединений обвязок балконных дверных полотен массой более 80 кг должна быть не менее 1200 Н.

В действующей версии есть требование к изделиям массой до 60 кг. В новой версии они отсутствуют. В требованиях к изделиям массой до 80 кг требование снижено до 800 Н (ГОСТ 2003 г. – 1000 Н). В действующей версии нет требования к изделиям массой более 80 кг. В новой версии оно есть – 1000 Н.

Подраздел «Заводская готовность и комплектация»

Действующий ГОСТ 21519-2003:

4.7.3 В комплект поставки должны входить документ о качестве (паспорт), инструкция по эксплуатации и, по требованию потребителя, руководство по монтажу изделий.

Новый ГОСТ 21519-2022:

5.7.3 В комплект поставки должны входить: спецификация деталей, узлов и элементов комплекта, паспорт, инструкция по эксплуатации изделий. Поставку сборно-разборных изделий сопровождают инструкцией по их сборке.

5.7.4 По требованию заказчика (потребителя) изготовитель представляет типовую инструкцию по монтажу изделий, если условия монтажа не установлены особо в договоре (заказе).

В новой версии ГОСТа в данном подразделе есть определенные изменения. Появилось требование наличия инструкции по сборке сборно-разборных изделий. Это очень важно для витражного остекления, когда на объект монтажа остекление привозится в разборном виде (стойки, ригели и прочее). Для их сборки перед монтажом обязательно должна быть сборочная инструкция. В версии ГОСТа 2003 года это не было потому, что требования ГОСТа на витражные светопрозрачные конструкции носили рекомендательный характер.

Также изменилась формулировка для инструкции по монтажу. В ГОСТе 2003 года она указана как руководство по монтажу изделий. Это может предполагать – инструкцию по монтажу конкретно изделий данного заказа. В ГОСТе 2022 года достаточно представить типовую инструкцию на монтаж (если условия монтажа не установлены особо в договоре (заказе)). D штатной ситуации подойдет общая инструкция для монтажа изделий, т е.  по ГОСТ 23166.

Раздел «Требование к безопасной эксплуатации»

Действующий ГОСТ 21519-2003:

Данный раздел отсутствует.

Новый ГОСТ 21519-2022

В новой версии ГОСТа в данном разделе ключевым является пункт 6.3:

6.3 Общие требования к безопасной эксплуатации изделий, включая требования к детским замкам безопасности, к уходу за изделиями (мытье окон) и пр., должны соответствовать установленным в ГОСТ 23166–2021 (раздел 6).

В нем указано, что общие требования к безопасной эксплуатации изделий должны соответствовать требованиям ГОСТ 23166–2021 (раздел 6). В вышеупомянутом ГОСТе также есть аналогичный раздел по тем же номером «6» – «Требование к безопасной эксплуатации и обслуживанию». Анализ раздела 6 ГОСТ 23166-2021 можно прочитать здесь.

Вывод

Участникам оконного рынка очевидно, что действующий ГОСТ 21519-2003 морально устарел. Он действует 19-й год. За это время оконная отрасль в техническом плане ушла вперед. Кроме мелких изменений в стандартных технических требованиях, в новой версии ГОСТа появились заметные изменения:

  • Обязательное распространение на витражное остекление;
  • Появились требования к «французскому балкону»;
  • Появился раздел «Требования к безопасной эксплуатации».

Многие изменения, введенные в новой версии ГОСТа, детально не прописаны. По ним идет ссылка на новый основополагающий отраслевой ГОСТ 23166-2021 «Конструкции оконные и балконные светопрозрачные ограждающие. Общие технические условия». Основной посыл новой версии ГОСТа на алюминиевые окна – синхронизация требований с новым ГОСТ 23166, что символизирует актуализацию 21519-2022 к современным требованиям по остеклению. Это положительный момент. В этом и некая негативная составляющая – к самому ГОСТу 23166-2021 остается много справедливых и важных замечаний, которые пока не устранены. Эти недостатки автоматически переходят и на ГОСТ 21519-2022.
