Трехстворчатые окна часто используются в многоэтажных и частных жилых домах. Что такое трехстворчатое окно, каких видов оно бывает и как правильно выбрать вид открывания, в материале портала ОКНА МЕДИА.
Что такое трехстворчатое окно?
В современном строительстве наблюдается тренд на окна больших размеров как в многоквартирном, так и в частном домостроении. Трехстворчатые окна позволяют сделать помещения более светлыми и воздушными.
Трехстворчатое окно согласно ГОСТ 23166-99 «Блоки оконные» – это светопрозрачная конструкция, у которой три створки находятся в одном ряду. Не путайте с двухстворчатым окном, где две створки в одном ряду. |
Нижняя или верхняя фрамуги не меняют название окон, кроме дополнительной приставки «с фрамугой»: трехстворчатое окно с нижней фрамугой, трехстворчатое окно с верхней фрамугой.
К створкам при определении вида окна относятся открывающиеся и «глухие» части. Если в окне в 1 ряду находятся 2 открывающиеся створки и 1 глухая, это будет считаться 3-створчатым окном.
Створка – это открывающаяся часть окна (стеклопакет, створочный профиль, фурнитура), которая навешивается на раму с помощью оконных петель. Глухая часть окна – неоткрывающаяся часть окна, состоит из рамы и стеклопакета без створочного профиля и фурнитуры |
Какие бывают трехстворчатые окна?
3-створчатые окна могут быть разных видов:
1. По направлению открывания створок:
- поворотные;
- поворотно-откидные;
- раздвижные;
- неоткрывающиеся;
- комбинированные и прочее.
2. По геометрической форме окна:
- прямоугольные;
- фигурные (треугольные, многоугольные, арочные и прочее).
Существуют и другие виды 3-створчатых окон по ГОСТ, которые отличаются по материалу, заполнениям и прочее.
Какие створки выбрать для 3-х створчатого окна?
Рассмотрим самое распространенное стандартное прямоугольное 3-хстворчатое окно. Существует требование ГОСТ о наличии неоткрывающихся створок в окне:
«Применение неоткрывающихся (глухих) створок в оконных блоках помещений жилых зданий выше первого этажа не допускается, кроме створок с размерами, не превышающими 400х800 мм, а также в изделиях, выходящих на балконы (лоджии) при наличии в таких конструкциях устройств для проветривания помещений…» |
Данное требование относится к требованию безопасности и обязательно для выполнения. Несоблюдение может привести к выпадению при мытье окна.
На рисунке показаны различные схемы открывания 3-створчатого окна с верным и недопустимым решением.
Фото: схемы открывания трехстворчатого окна: верхний ряд – неправильно (Х), нижний ряд – правильно (V). © oknamеdia
В нижнем ряду 2-й вариант более предпочтителен: если необходимо больше проветривать комнату, то лучше установить сразу 2 створки с поворотно-откидным режимом. Поворотно-откидное проветривание дороже поворотного на 500 рублей, но преимуществ у него больше.
Преимущества поворотно-откидного проветривания перед поворотным:
- Возможность проветривать квартиру в безопасном режиме;
- Можно оставить створки откидными и уйти из дома с условием использования специальных противовзломных ответных планок, сохраняющих режим сопротивления взлому при проветривании (описаны ниже в статье);
- Створка зафиксирована в откидном положении и не будет «болтаться» от ветра. Не нужно ставить дополнительную гребенку или «стоппер» для фиксации створки;
- Створка не ударится о стеновой откос и не травмирует человека;
- Не переохладит квартиру;
- К поворотно-откидному режиму можно добавить микропроветривание и получить комфортное проветривание зимой;
- На поворотно-откидную створку можно поставить детский замок или ручку с ключом и спокойно проветривать квартиру без угрозы жизни ребенка;
- Не нужны форточки, которые увеличивают стоимость окна и снижают световой проем;
- Меньше подвержена провисанию. Конструктив поворотно-откидной створки позволяет ей опираться при проветривании с одной стороны на оконную петлю, а с другой на ответную планку, что предохраняет створку от провисания;
- Меньше нагрузка на оконные петли в режиме проветривания, а значит более долгий срок службы.
Фурнитура Roto NX – оптимальный вариант для трехстворчатых окон
В 2019 году мировой лидер по производству фурнитуры для окон и дверей немецкая компания Roto Frank выпустила на рынок новое 6-е поколение оконной фурнитуры – Roto NX. Это фурнитура для изготовления поворотных, откидных и поворотно-откидных окон. Она пришла на смену хорошо известной и полюбившейся владельцам окон – Roto NT.
Новая фурнитура получила ряд значимых преимуществ:

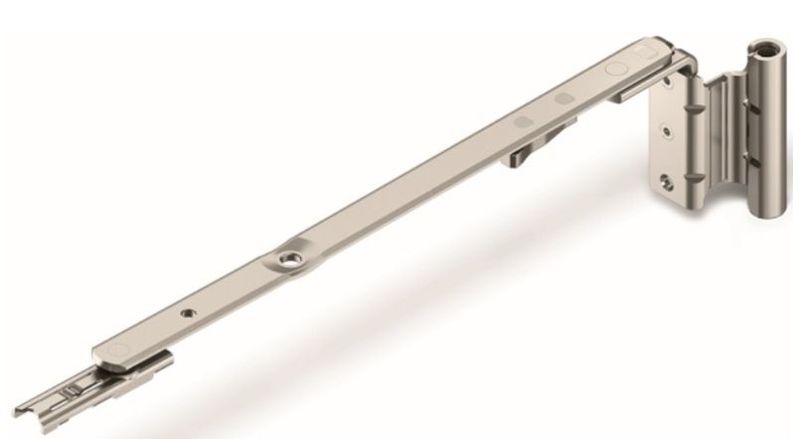

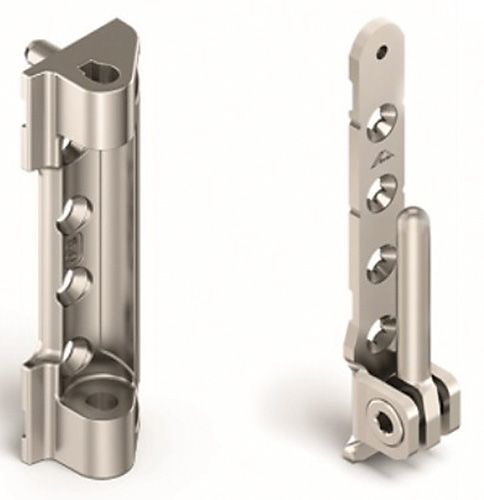

- Больше надежности. Новые стандартные петли в Roto NX способны выдерживать на 30% больше нагрузок – до 130 кг за створку, а усиленные петли – до 150 кг. Современные окна становятся больше и тяжелее, поэтому новая модель фурнитуры – оптимальное решение для любых квартир и домов;
- Новое покрытие и стильный дизайн. Стильное серебристое покрытие фурнитуры – украшение любого современного окна;
- Антикоррозионное покрытие Roto Sil Level 6 относится к самому высокому 5 классу стойкости с гарантией не менее 10 лет, что обеспечивает надежную защиту от коррозиии. Фурнитуру Roto NX можно устанавливать в регионах с экстремальными суровыми погодными условиями и морским климатом;
- Более плавное и мягкое открывание за счет использования полимерных материалов в петлях – открыть тяжелую сворку сможет даже ребенок;
- Микропроветривание в базовой комплектации позволит комфортно проветривать помещение в холодное время года;

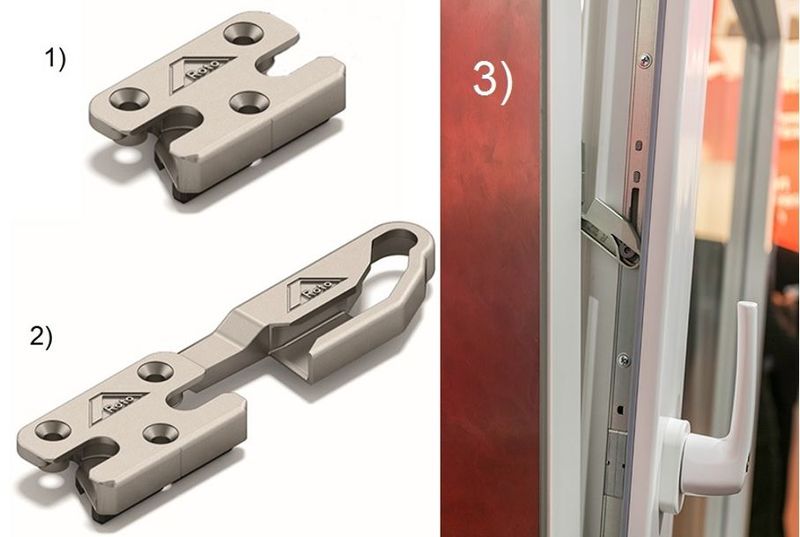

- Противовзломность в режиме проветривания – новая опция (специальные противовзломные ответные планки) повысит безопасность дома даже в отсутствие жильцов. В помещении всегда будет свежий воздух. В 2022 году модель полностью заменит Roto NT.
В чем отличие трехстворчатых окон в многоэтажном и частном доме?
Трехстворчатые окна в многоквартирных домах и в частном домостроении отличаются по своему функционалу («наполнению»).
Трехстворчатые окна в многоэтажном доме
Размеры
В многоквартирном доме нельзя менять размер оконного проема, чтобы не нарушать общий архитектурный стиль фасада здания и не создавать угрозы снижения прочности конструкции дома. 3-хстворчатые окна не требуют проведения расчета на статическую прочность, несмотря на большие размеры. Размеры и прочность таких окон просчитаны застройщиками на этапе проектирования. Можно просто заменить такое окно на схожее по виду материала (пластик или алюминий).
Архитектурные решения

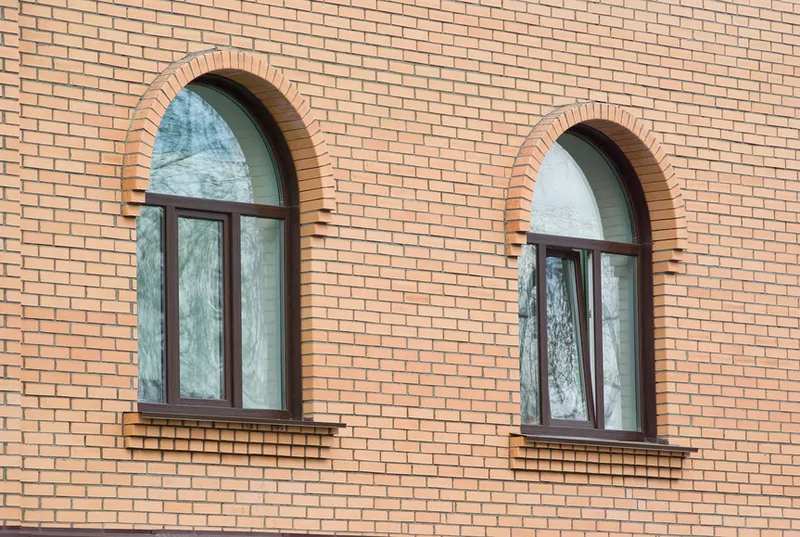

В основном для остекления многоквартирного дома используются прямоугольные белые окна, но в последнее время все большую долю стали занимать цветные окна. При замене окон от застройщика необходимо сохранить тот же цвет, что был у окна на фасаде дома. Деление окна нельзя менять (например, 3-створчатое окно на 2-створчатое), иначе впоследствии могут быть проблемы с надзорными органами или управляющей компанией. Облик фасада должен быть сохранен.
Энергосбережение
6 июня 2020 года вступили в силу требования Минстроя к стандартному жилью, по которым класс энергосбережения многоквартирного дома должен быть не ниже «В». Окна должны обеспечивать этот класс. Жилье эконом-класса уходит в прошлое.
В новой редакции СНиП «Тепловая защита зданий» повышены нормативные требования к теплозащите зданий. Во многих регионах России в многоквартирных домах теперь необходимо устанавливать окна следующей комплектации:
- оконный профиль: шириной не менее 70 мм 5 камер;
- стеклопакет: 2-камерный (3 стекла) с энергосберегающим стеклом.
Сопротивление теплопередаче окон может достигать 0,7 м2 ◦ 0C/Вт.
Но по уровню теплосбережения окна в многоквартирных домах уступают окнам в частном доме.
Звукоизоляция
Уровень звукоизоляции в многоквартирных домах относится к среднему классу.
Звукоизоляция стандартного окна с 2-камерным стеклопакетом с обычным стеклом 4 мм составляет 31 дБ,
Формула стеклопакета: 4-10-4-10-4 (4 – толщина стекла, 12 – расстояние между стеклами).
Если рядом с домом находятся источники повышенного шума: автомагистрали, шумные улицы, площадки, тогда в конструкцию окон закладываются элементы с повышенной шумозащитой: внешнее стекло большей толщины (не 4 мм, а 6 и более мм), триплекс или акустический триплекс для более высокой звукоизоляции. Заполнение межстекольного пространства инертным газом, например, аргоном, также улучшает звукоизоляцию.
Чтобы понять влияние на щумозащиту толстого стекла, триплекса, акустического триплекса и аргона, можно рассмотреть следующие конструкции стеклопакетов:
Звукоизоляция различных конструкций стеклопакетов
Наименование стеклопакета |
Формула стеклопакета |
Значение звукоизоляции |
1-камерный стеклопакет со стеклом 4 мм |
4-16-4 |
27 дБ |
2-камерный стеклопакет со стеклом 4 мм |
4-10-4-10-4 |
31 дБ |
1-камерный стеклопакет со стеклом 6 мм |
6-16Ar-4 |
34 дБ |
1-камерный стеклопакет с триплексом 8,8 мм |
8,8 (VGS 44,2)-16Ar-4 |
37 дБ |
2-камерный стеклопакет с триплексом 9,5 мм |
9,5 (VGS 44,4)-14Ar-6-14-4 |
43 дБ |
1-камерный стеклопакет с акустическим триплексом 8,8 мм |
8.8 (VGS44.2) Akusttic-20Ar-6 |
44дБ |
В данных формулах: Ar – аргон, VGS – триплекс, (VGS44.2) Akusttic – акустический триплекс.
Чем выше количество дБ в формуле, тем лучше стеклопакет защищает от шума.
Защита от взлома
Устанавливать окна с повышенной защитой от взлома в квартире (противовзломная фурнитура и, возможно, триплекс) целесообразно только на первых и верхних этажах, куда могут добраться злоумышленники. Для других этажей это не очень актуально.
Стандартные размеры трехстворчатых окон в квартирах
Трехстворчатые окна в различных сериях домов различаются по размеру. Примеры размеров 3-створчатых пластиковых окон для различных типов многоэтажных домов представлены в таблице ниже. Они отличаются от ГОСТ-овских, потому что в ГОСТ приведены размеры для советской «столярки».
Ориентировочные размеры трехстворчатых окон ПВХ для различных типов многоэтажных домов
Серия (тип) дома |
Размер 3-х створчатого окна, мм
|
«Хрущевка»:
кирпичные
панельные
|
2040 х 1500 и 2040 х 1350
2080 х 1530
|
Серия 137 |
1700 х 1420 и 2040 х 1440 |
Серия 504 |
1700 х 1420 |
Серия 602 |
2100 х 1450 и 2230 х 1530 |
Серия 606 |
2080 х 1530 |
Вышеприведенные размеры окон можно отнести к самым распространенным.
Оконные проемы в домах имеют большие допуски, и размеры 3-створчатых и других окон могут отличаться до 15 мм друг от друга в одном и том же доме.
Трехстворчатые окна в частном загородном доме
Размеры
Размеры 3-створчатых окон в частном доме могут быть больше, чем в квартире. Расчет на прочность больших окон требуется, если окна относятся к представленным ниже.
Окна, которым требуется расчет на прочность
Площадь окон, м2 |
Высота от земли, м |
Больше 4 |
До 8 |
Больше 3 |
От 8 до 20 |
Во всех случаях |
Выше 20 |
Отсутствие расчета на прочность больших окон может привести к следующим проблемам окна:
- неудовлетворительная работа;
- выход из строя;
- разрушение конструкции.
Все это может не только осложнить жизнь, но и привести к более серьезным последствиям – угрозе здоровью и даже жизни людей.
Если при строительстве дома появилась необходимость изменить конструкцию окон, владелец частного дома вправе внести изменения в конструктив окон. Но необходимо проработать некоторые вопросы, связанные с безопасностью принимаемых решений:
- Обратиться в проектную организацию для получения заключения, что при этом конструкцию самого дома не придется дорабатывать, или необходимо будет проработать новые технические решения.
- Обратиться в оконную компанию для того, чтобы там провели необходимые расчеты на новые конструкции окон.
- В противном случае непроверенные изменения конструкций окон могут привести не только к проблемам с окнами, но и к аварийной ситуации с домом – его обрушению. Необходимо помнить, что:
Окно не является несущей конструкцией дома
Архитектурные решения
Для строительства современных частных домов все больше привлекаются профессиональные архитекторы и дизайнеры. Окна таких домов по разнообразию архитектурных решений намного превосходят своих «собратьев» в многоквартирном доме. Это могут быть различные решения по форме, цвету, материалу, заполнению и прочее.
Цвет окон
Белые окна не всегда вписываются в архитектурный облик дома. Многие владельцы загородных домов часто пытаются изменить цвет окон в процессе эксплуатации. Установив белые окна, изменить их цвет качественно будет невозможно. Почему?
Если окна были заказаны цветными, то ламинация или окрашивание профиля делались промышленным способом. Срок службы такого покрытия будет исчисляться десятилетиями.
Фото: цветные окна должны иметь покрытие, нанесенное промышленным способом. © oknamеdia
Ламинацию «на месте» сделать невозможно, а окрашивание окна «на месте» не даст такого уровня качества и может привести к печальным последствиям. Металл внутри останется тонким, и оконный профиль из-за нагрева солнца может деформироваться.
В цветные окна устанавливают более толстое стальное армирование для повышенной жесткости окна |
Разница в цене при заказе белого и цветного окна с односторонней ламинацией или покраской составляет не более 15%.
Энергосбережение
Владелец частного дома сам выбирает уровень энергосбережения своих окон, исходя из планируемых показателей снижения затрат на отопление и формирования комфортных условий для проживания.
В таком доме все больше используются окна следующей комплектации:
- Оконный профиль: от 80 мм шириной и 6 камер;
- Стеклопакет: 2-камерный (3 стекла) с 1-2 энергосберегающими стеклами с заполнением межстекольного пространства инертными газами.
Сопротивление теплопередаче таких окон может достигать 1 м2 ◦ 0C/Вт и выше.
Звукоизоляция
Уровень звукоизоляции окон частного дома выбирает сам владелец. Для комфортного проживания окна могут быть оснащены не только обычным, но и акустическим триплексом. Громкая музыка от соседей может мешать отдыху в собственном доме.
Способы открывания
В домах, помимо окон с традиционными поворотными и поворотно-откидными створками, могут использоваться различные другие типы открываний, например, раздвижные. Также все чаще используются окна с автоматическим открыванием и интегрированием в систему «умный дом».
Защита от взлома
Частными домами в основном владеют люди с средним или высоким достатком. Дома находятся на обособленной территории, за закрытым забором, что дает злоумышленникам, проникшим на территорию, возможность остаться незамеченными. Поэтому очень важна защита от взлома. Окна первого этажа нужно оснастить противовзломной фурнитурой, а в составе стеклопакета использовать многослойное стекло – триплекс. Такие окна стоят дороже стандартных, но не дороже потерянного имущества.
Купить окна с фурнитурой Roto Frank* |
В итоге
Большие и светлые трехстворчатые окна популярны в строительстве. Для квартир и частных домов существуют определенные отличия в комплектации таких окон. Если учесть все эти нюансы, новые окна всегда будут дарить уют и радость.
