Сколько циклов открывания и закрывания должны выдерживать поворотная, поворотно-откидная и откидная фурнитура, установленная на оконных и балконных дверных блоках, а также петли для окон и дверей, знают производители и предполагают потребители продукции. А вот, сколько на самом деле выдерживает та, или иная фурнитура, точно знают специалисты испытательной лаборатории «ЭКСПЕРИОН» (Компании ТБМ).
В испытательной лаборатории «ЭКСПЕРИОН» разработана рабочая методика испытания, при подготовке которой учитывались требования стандартов:
- ГОСТ 24033-2018 Окна, двери, ворота. Методы механических испытаний;
- ГОСТ 538-2014 Изделия замочные и скобяные. Общие технические условия;
- ГОСТ 30777-2012.Устройства поворотные, откидные, поворотно-откидные, раздвижные для оконных и балконных дверных блоков. Технические условия;
- ГОСТ 5088-2005 Петли для оконных и дверных блоков. Технические условия.
Для данных видов испытаний в испытательной лаборатории имеется следующее испытательное оборудование:

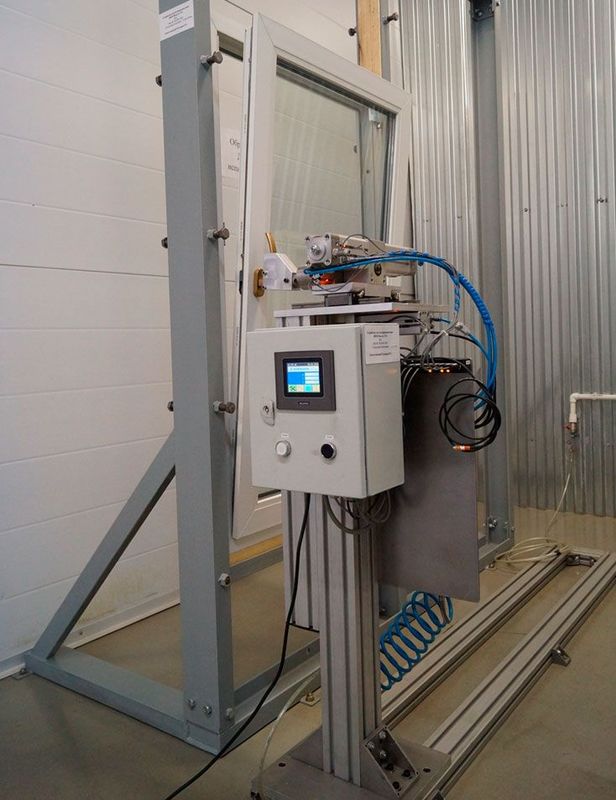

- Модуль для испытания на усталость фурнитуры «Калева», (Россия).

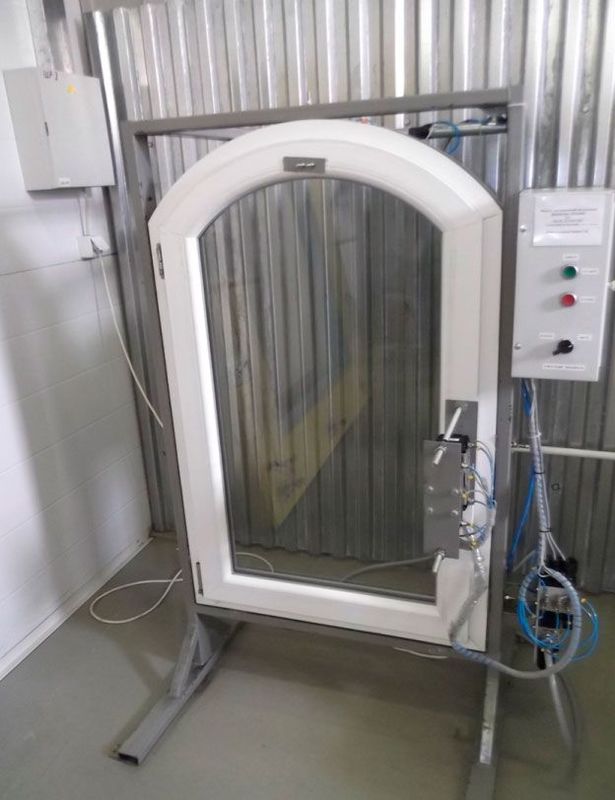

- Устройство для тестирования окон DFM-модуль ТО1, (Словения).

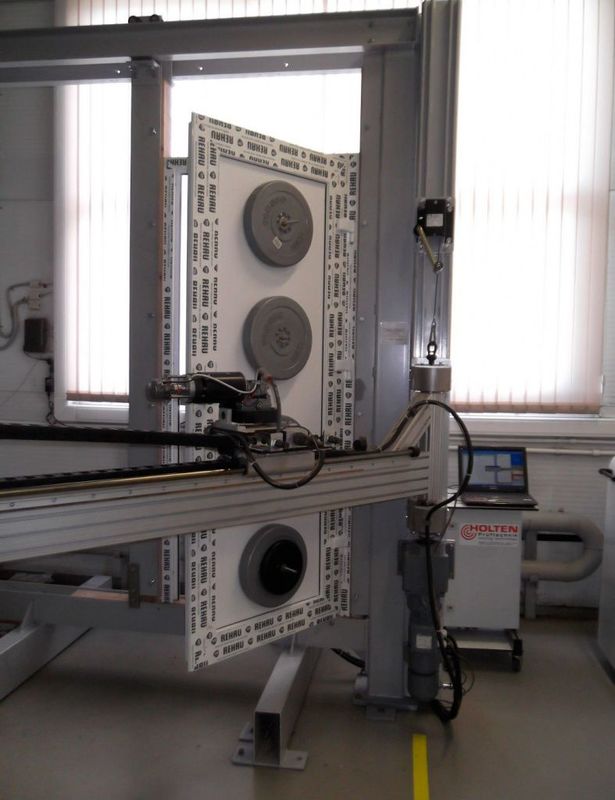

- Стенд DFM-модуль для испытаний на усталость фурнитуры, (Германия).
Порядок и условия проведения испытаний
Испытания оконной и дверной фурнитуры, установленной в образцах окон или дверей (изделиях), производятся в следующей последовательности:
- осмотр изделий (проверка комплектности, отсутствие повреждений, правильность установки фурнитуры);
- проверка функционирования изделия и установка его на испытательный стенд;
- монтаж изделия на стенд и испытания;
- оформление результатов испытаний.
Испытания проводят в помещении, температура воздуха в котором должна быть в диапазоне от 15 до 30С˚ и относительная влажность воздуха от 25 до 75%.
А теперь подробнее об испытаниях.
Осмотр образцов
- Проверяется комплектность изделия, отсутствие повреждений.
- Производятся замеры изделия и взвешивание.
- Проверяется комплектность и правильность установки фурнитуры в изделии.
Проверка функционирования изделия и установка его на испытательный стенд
Проверку работоспособности изделия с установленной фурнитурой проводят вручную, выполняя не менее пяти циклов работы изделия.
При этом цапфы (зацепы) при фиксировании створки в закрытом положении должны заходить в запорные (ответные) планки не менее чем на половину высоты цапфы (зацепа), а в направлении перемещения – не менее чем на полную ширину (диаметр) зацепа, а подвижные детали изделий должны перемещаться без заеданий.
Максимальный крутящий момент, прикладываемый к ручке для перемещения тяг с запирающими элементами при запирании и отпирании образца, т.е. при изменении положения ручки из положения «Открыто» в положение «Закрыто» и наоборот, не должен превышать 10 Н∙м.
Монтаж изделия на стенд и испытания
Монтаж испытуемого изделия, и непосредственно испытания оконной и дверной фурнитуры на усталость (безотказность) проводят согласно Инструкциям по эксплуатации стенда.
Полный цикл испытания состоит из последовательности операций:
- перемещение ручки из положения «Закрыто» в положение «Открыто»;
- открытие створки на заданный угол;
- возвращение створки в исходное положение;
- перемещение ручки из положения «Открыто» в положение «Закрыто»;
- перемещение ручки из положения «Закрыто» в положение «Откидывание»;
- откидывание створки на заданный угол;
- возвращение створки в исходное положение;
- перевод ручки из положения «Откидывание» в положение «Закрыто».
Испытания фурнитуры на безотказность проводят до заданного числа циклов, установленного в Нормативной документации (НД) на продукцию или до первого отказа. Так, например, согласно ГОСТ 30777-2012 поворотно-откидные устройства должны выдерживать не менее (20000 + 1 %) полных циклов, поворотные устройства - (25000 + 1 %) циклов.
В процессе испытания проводится смазка фурнитуры через каждые 2500 циклов.
Количество циклов фиксируется счётчиком с независимым питанием.
После испытаний проверяется работоспособность фурнитуры вручную и выполняется не менее пяти циклов работы изделия.
По завершении испытаний фиксируется износ фурнитуры фотографированием, а также проводится проверка изделия по эргономическим показателям:
- измеряется усилие, прикладываемое к ручке, необходимое для перемещения тяг с запирающими элементами при запирании и отпирании окна. При этом крутящий момент, прикладываемый к ручке не должен превышать 10 Н∙м;
- усилие, прикладываемое к ручке поворотно-откидного и фрамужного устройства, необходимое для открывания и закрывания створки (полотна), не должно превышать 100 Н.
При испытаниях на безотказность петель для окон и дверей учитываются требования ГОСТ 5088-2005, петли должны выдерживать число циклов «открывание - закрывание» в соответствии с таблицей 1 ГОСТ 5088-2005.
Таблица 1 ГОСТ 5088-2005
| Петля | Масса оконного (дверного) блока, кг |
Наработка, цикл «открывание - закрывание», не менее |
Примечание |
| Для оконных и балконных дверных блоков | До 50 | 10000 | - |
| От 51 до 80 | 20000 | ||
| От 81 до 130 | 20000 | ||
| Для дверных блоков | До 60 | 50000 | Внутренних и входных в здания с малой интенсивностью проходимости |
| Для дверных блоков | От 61 до 120 | 100000 | Входных в жилые и общественные здания со средней интенсивностью проходимости (квартиры, офисы) |
| От 121 до 250 | 200000 | Входных в квартиры и офисы | |
| 500000 | Входных в жилые и общественные здания с высокой интенсивностью проходимости |
Продолжительность испытаний зависит от конкретного изделия. Например, поворотно-откидная фурнитура испытывается от 5 до 8 рабочих дней, а дверные петли на двери с массой створки 120 кг испытываются примерно 40 календарных дней. По результатам испытаний оформляется протокол.
По вопросам проведения испытаний обращаться к руководителю испытательной лаборатории «ЭКСПЕРИОН»: Базюку Сергею Владимировичу
Контакты:
e-mail: bazuk@tbm.ru
тел: 8-495 974-21-89 доб.19623
