Когда нужна замена фурнитуры в окне: симптомы «болезни» и способы лечения

«Кто предупрежден, тот вооружен»

Статья написана для людей с техническими навыками, которые хотят понять, в каких случаях требуется регулировка, ремонт или замена фурнитуры в окне. Информация поможет при проблемах с окнами из-за фурнитуры и позволит избежать переплат за услуги сервисных служб.

Замена фурнитуры окна – когда нужно вмешательство?

Современное окно, как и любой технический продукт, требует периодического обслуживания, а по истечении срока эксплуатации – ремонта или замены. Первые так называемые евроокна были установлены в России более 20 лет назад, поэтому для многих из них настала пора ремонта или замены оконной конструкции. Иногда замена фурнитуры также может понадобиться новым конструкциям эконом-класса.

Фото: негерметичное окно – причина дискомфорта в помещенииВ статье рассмотрены проблемы с окнами, связанные с фурнитурой (предполагается, что остальные элементы конструкции работают верно).

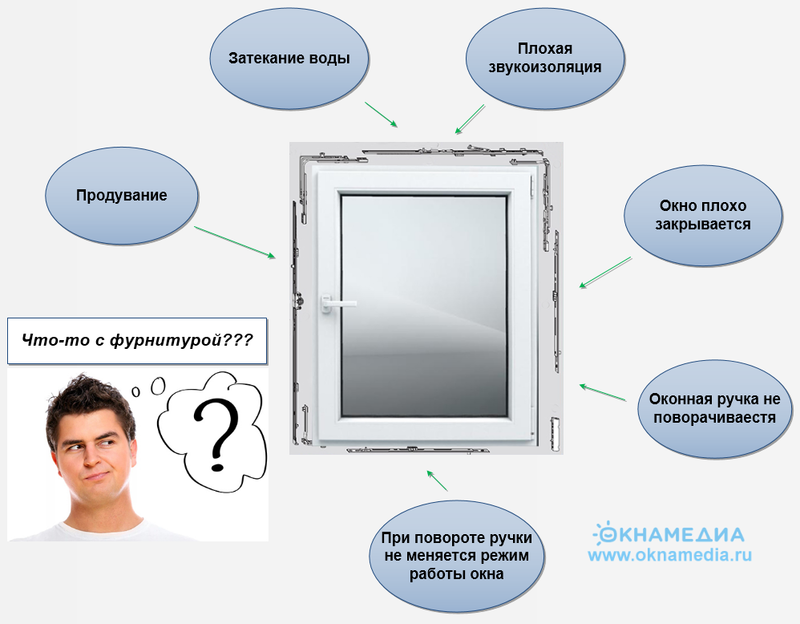

На схеме описаны проблемы с окнами, которые могут быть следствием неправильной работы фурнитуры.Фото: симптомы «заболеваний» окна и проблемы с окнами, которые требуют регулировки, ремонта или замены фурнитуры

Симптомы «болезни» окон: продувание, затекание воды внутрь и плохая звукоизоляция при определенных обстоятельствах могут быть вызваны неправильной регулировкой фурнитуры, недостаточным количеством точек прижима, неверно подобранными или расположенными элементами или низким качеством фурнитуры.

Фото: продувание при закрытом окне – одна из причин неправильной работы фурнитуры

Как проверить, требуется ли регулировка, ремонт или замена фурнитуры в окне?

Перед тем, как принять решение о «вмешательстве» в работу оконной фурнитуры, необходимо понять причину проблемы. Негерметичность окна в закрытом положении по вине фурнитуры можно свести к 2 причинам:

• неправильное положение створки относительно рамы;
• неправильно установленный прижим створки к раме.

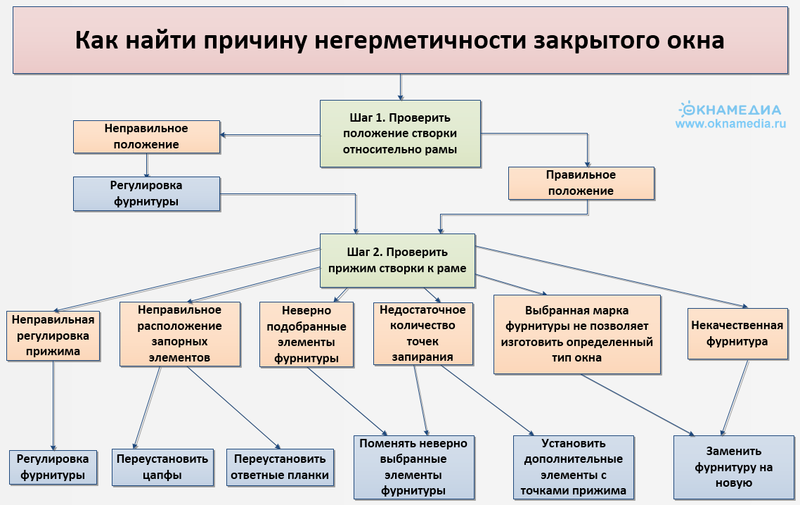

Для проверки дефектов можно воспользоваться следующим алгоритмом действий.Фото: алгоритм поиска причины негерметичности закрытого окна по вине фурнитуры

Шаг 1. Проверяем правильное расположение створки относительно рамы

Створка окна в закрытом положении должна равномерно перекрывать раму со стороны помещения по всему периметру примерно на 8 мм. Это можно проверить, сделав карандашом метки на раме по периметру створки.

Решение проблемы: Если размеры отличаются на 2-3 мм от необходимых, то можно отрегулировать фурнитуру регулировочным ключом. Если отклонения больше, необходим более детальный осмотр окна: проверка линейных размеров и разности диагоналей створки и рамы. Возможно, понадобится провести перераскрепление (регулировку или расклинивание) стеклопакета. Это тема отдельной статьи.

Современная фурнитура обладает функцией регулировки, которая позволяет перемещать створку:

• вверх-вниз;
• вправо-влево;
• ближе к раме или дальше от рамы (менять прижим).

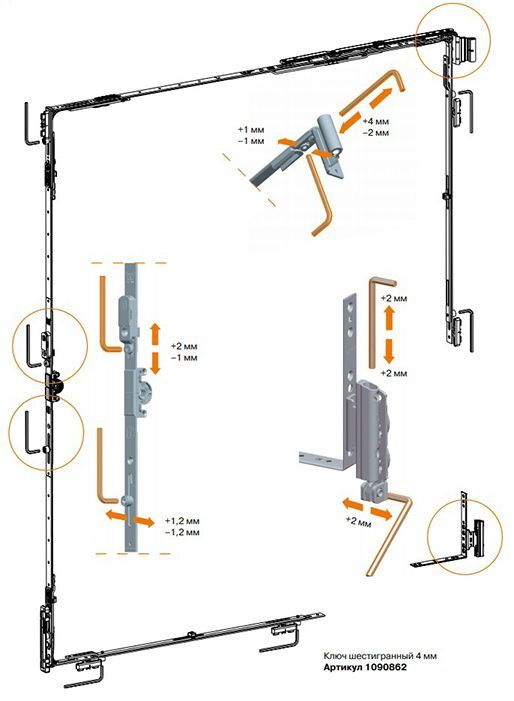

Фото: регулировки фурнитуры Internika по выставлению положения створки и ее прижиму к раме. Производятся шестигранным ключом 4 мм. Интерника обладает максимальным диапазоном регулировок по прижиму створки: 1,2 мм

Шаг 2. Определяем величину прижима створки к раме

Важное значение для отсутствия продуваний и других проблем, связанных с фурнитурой, имеет обеспечение требуемого прижима створки к раме в закрытом положении.

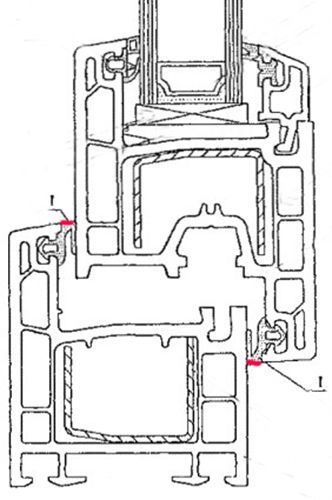

Величину прижима можно визуально оценить по толщине уплотнения – расстоянию между створкой и рамой в закрытом положении. У разных профильных систем этот размер может отличаться как для наружного, так и для внутреннего уплотнения окна. Для большинства систем это 3-4 мм.Фото: толщина уплотнения (расстояние между створкой и рамой) в закрытом положении окна (выделена красным цветом)Причины неправильного прижима створки к раме:

• неправильная регулировка фурнитуры;
• неправильное положение запорных элементов на раме и створке относительно друг друга;
• неверно подобранные элементы фурнитуры;
• недостаточное количество точек запирания;
• выбранная марка фурнитуры не позволяет изготовить определенный тип окна;
• некачественная фурнитура.

Рассмотрим каждую из возможных ситуаций.

1. Неправильная регулировка фурнитуры

Если размер прижима больше/меньше на 1-3 мм необходимого, значит, не была проведена окончательная настройка фурнитуры или регулировка проводилась не должным образом.

Решение проблемы: Решить проблему прижима можно регулировкой фурнитуры. Величина прижима настраивается тем же регулировочным ключом, что и для установки положения створки.

Многие оконные компании настоятельно рекомендуют «переводить» окна в «летний» и «зимний» режим, меняя прижим створки к раме, однако этого делать не следует.

2. Неправильное положение запорных элементов на раме и створке относительно друг друга

При неправильном положении парных запорных элементов (цапфа на створке + ответная планка на раме и импосте) не будет обеспечена точка прижима.

Увидеть цапфы и ответные планки можно по периметру рамы и створки в открытом положении окна.

Неправильное положение ответных планок и цапф может произойти по следующим причинам:

• неправильная сборка обвязки фурнитуры створки. Результат – неправильное положение цапф;
• неправильно установлены ответные планки (ниже или выше необходимого) на раме или импосте.

В данных случаях запорные элементы рамы и створки будут расположены неправильно друг относительно друга. В результате они будут недостаточно входить в зацепление или вообще не будут касаться друг друга при запирании окна. В этих местах створка будет отходить от рамы, и появятся вышеупомянутые проблемы.Фото: пример правильного расположения ответной планки: Слева: на створке со стороны ручки ответные планки (2) должны устанавливаться выше цапфы (1). Причем, в среднем положении цапфы (окно открыто), нижний край планки должен быть выше верхней части цапфы на 3-4 мм (разница показана красными линиями). Это необходимо для того, чтобы при погрешности сборки окна или монтажа при прикрывании створки цапфа и ответная планка не «набегали» друг на друга. 1) – окно закрыто, 2) – окно открытоСправа: на створке со стороны петель планки находятся ниже цапф потому, что здесь цапфы заходят в планки сверху. В среднем положении цапфы (окно открыто) нижняя часть цапфы должна быть на 3-4 мм выше верхней части планки (края показаны красными линиями). Это необходимо для того, чтобы при погрешности сборки окна или монтажа при прикрывании створки цапфа и ответная планка не «набегали» друг на друга. На створке со стороны ручки, наоборот цапфы должны быть ниже ответных планок, потому что заходят в них снизу.

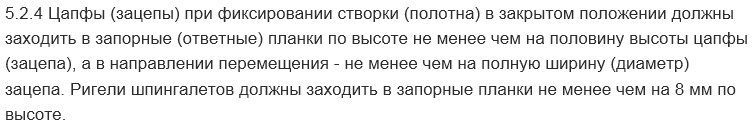

Существует требование ГОСТ по минимальному заходу запорных элементов створки –цапф в запорные элементы рамы – ответные планки.Фото: требование ГОСТ 30777-2012 по размеру захода запорных элементов фурнитуры окна

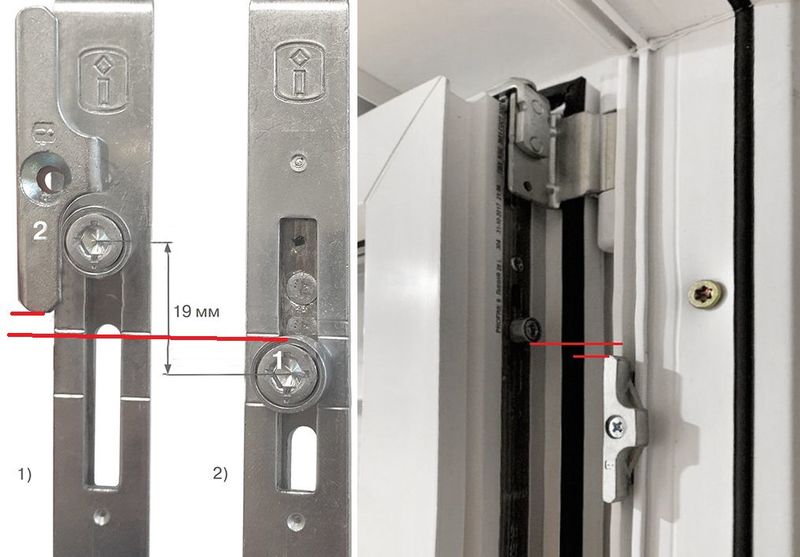

Решение проблемы: В горизонтальном положении оконной ручки (режим «открыто») цапфы должны находиться в среднем положении. Если это не так, придется разъединять элементы фурнитуры створки и правильно их выставлять.

Расстояние от края цапфы до ее ответной планки на раме должно быть в пределах 2-5 мм по ходу движения цапфы при запирании. Если цапфа расположена посередине (верно), то это значит, что проблема в неправильном положении ответной планки. В этом случае нужно открутить шуруп крепления планки, переместить ее в нужное положение и закрепить шуруп.

3. Неверно подобранные элементы фурнитуры

Некоторые элементы фурнитуры рамы могут отличаться в зависимости от ширины профиля, бренда. Например:

• ответные планки на раме или импосте;
• часть составной верхней петли (ножницы на раме в поворотно-откидном окне и верхняя петля на створке в поворотном окне).

Неверно подобраны ответные планки

Ответные планки могут отличаться по следующим параметрам:

• у разных профильных систем ответные планки могут отличаться по размерам. Их называют «профилезависимыми», потому что они зависят от марки (бренда) профиля. Это не всегда заметно при осмотре, но влияет на прижим;

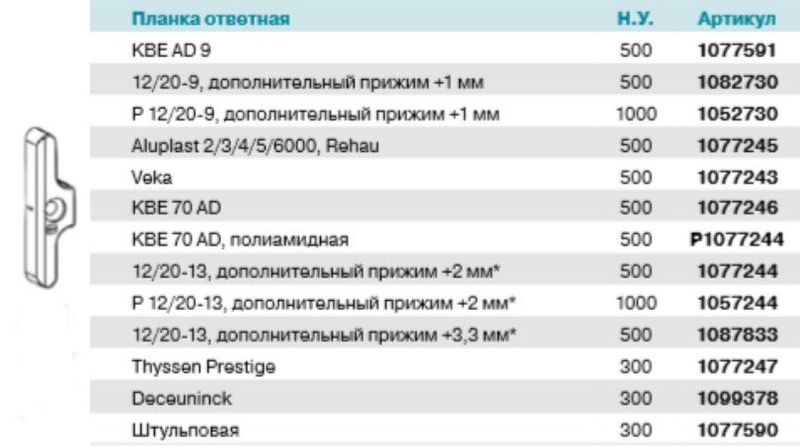

Фото: фрагмент технического каталога фурнитуры. Для разных брендов профиля – разные артикулы ответных пленок. Для одного бренда планки могут также отличаться. И, напротив, для разных профильных систем могут использоваться одинаковые ответные планки

• также у профиля одного бренда, но разных моделей могут существовать 2 вида ответных планок: с индексом (осевое смещение в мм): «9» и «13».

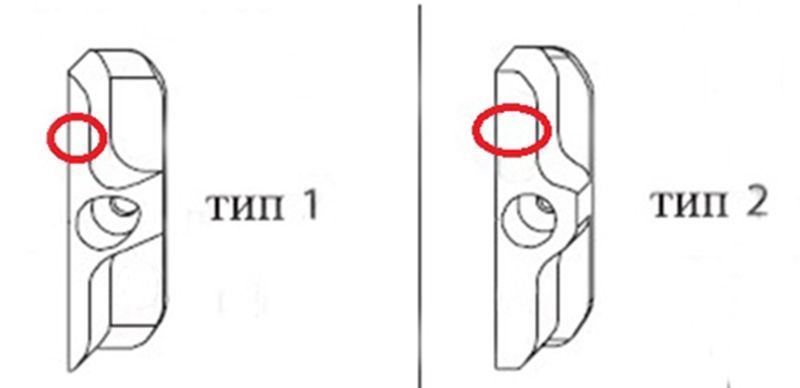

Фото: ответные планки для разных систем профиля: с индексом «9» (тип 1) и индексом «13» (тип 2). Красным цветом отмечен размер рабочей части, влияющий на прижимЕсли на производстве поставили не ту ответную планку, то окно будет неплотно запираться (прижим может быть меньше), и возникнут следующие проблемы: продувание, затекание воды от дождя внутрь окна и плохая звукоизоляция.

Неверно подобраны ножницы на раме и верхняя петля на створке

Ножницы на раме в поворотно-откидном окне и верхняя петля на створке в поворотном окне также отличаются индексами «9» и «13».

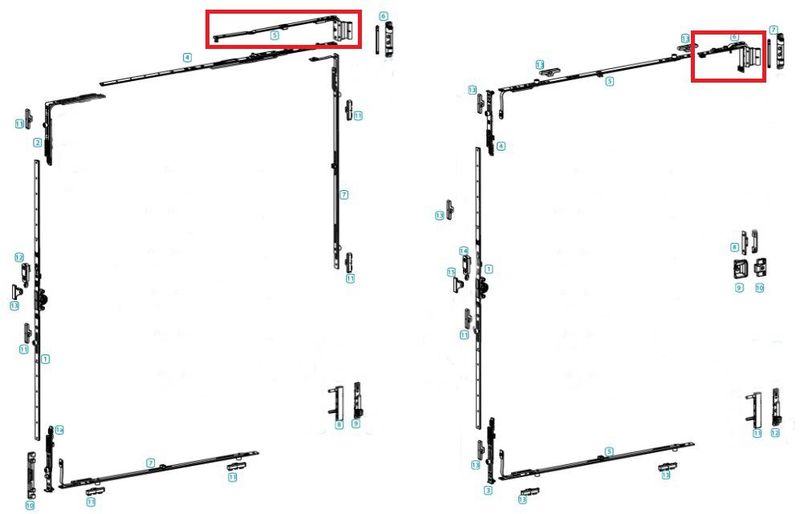

Фото: ножницы на раме в поворотно-откидном окне (слева) и верхняя петля створки в поворотном окне (справа) – выделены красным

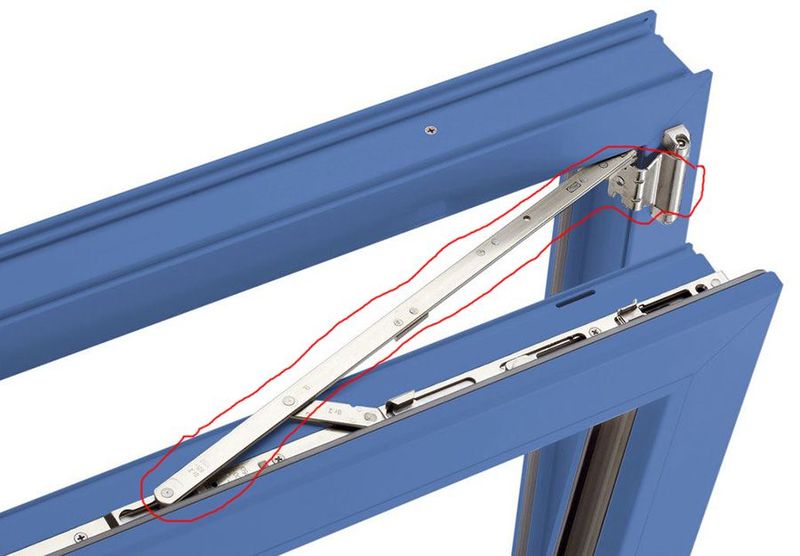

Фото: ножницы на раме на поворотно-откидном окне в откидном положении

Решение проблемы: При обнаружении неправильно выбранных ответных планок, ножниц на раме или поворотной петли на створке необходимо заменить их на требуемые. Можно также попытаться подрегулировать прижим без замены планок. Это возможно, когда планка, установленная от другого профиля, не сильно отличается от нужной. Если ответные планки, ножницы на раме или верхняя петля на створке имеют другой индекс («9» вместо «13»), замена обязательна.

В настоящее время в большинстве оконных конструкций установлено уплотнение из мягкого ПВХ или TPE-S, а не каучука (EPDM). Такой уплотнитель на морозе становится более жестким и со временем может приводить к продуванию при расстоянии между точками запирания даже согласно ГОСТ от 2001 года (700 мм). В связи с изменениями в комплектации окон в 2012 году в ГОСТ были внесены изменения. В новых требованиях нет точной привязки к расстоянию между точками запирания, а говорится о том, что оно должно зависеть в том числе и от используемого материала.

4. Недостаточное количество точек запирания

В зависимости от размера окна в нем должно быть необходимое количество точек запирания.

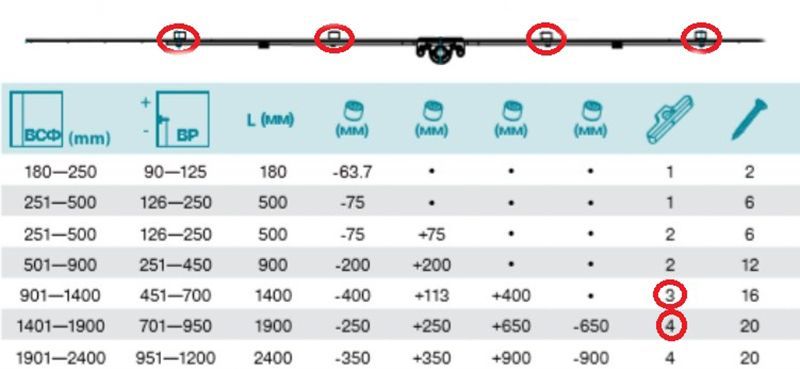

Максимальное расстояние между точками запирания не должно быть больше 700 мм по всему периметру створки, а от углов не больше 300 мм, что отражено в ГОСТ 30777-2001.

Например, в поворотно-откидном окне стандартного размера без дополнительных опций точек прижима должно быть 4-5 шт. В окне большего размера, а также в противовзломном окне – 6 и более в зависимости от класса противовзломности.

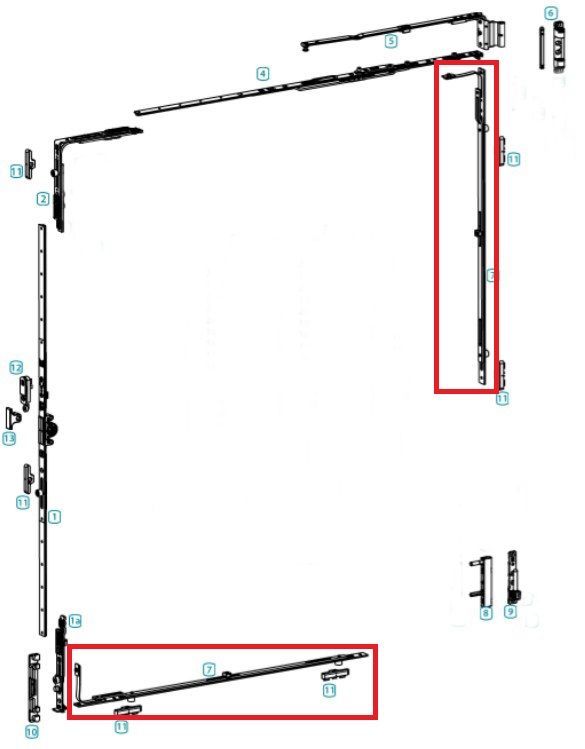

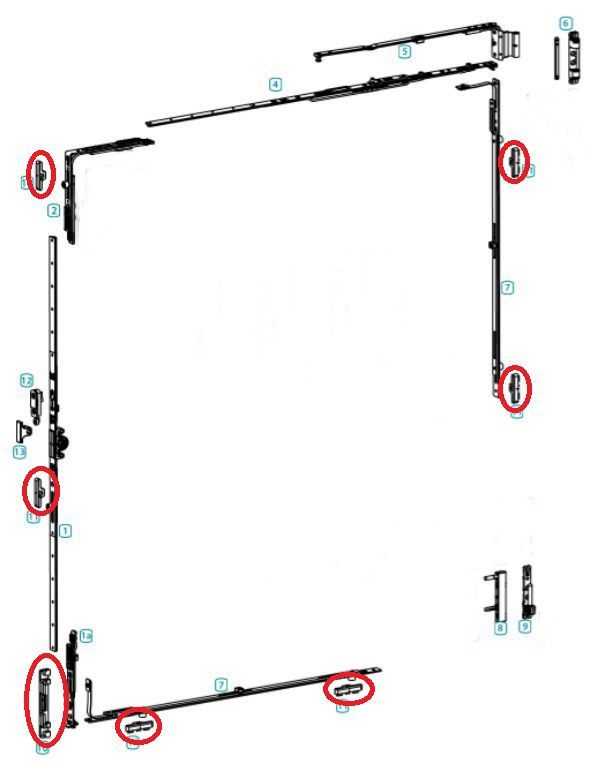

Фото: точки запирания (прижима) поворотно-откидного окна с широкой и высокой створкойПричины, по которым количество точек запирания может быть меньше:

Недостаточное количество точек запирания в поворотном окне:

• основной запор в окне меньшего размера, чем требуется для такого размера окна.

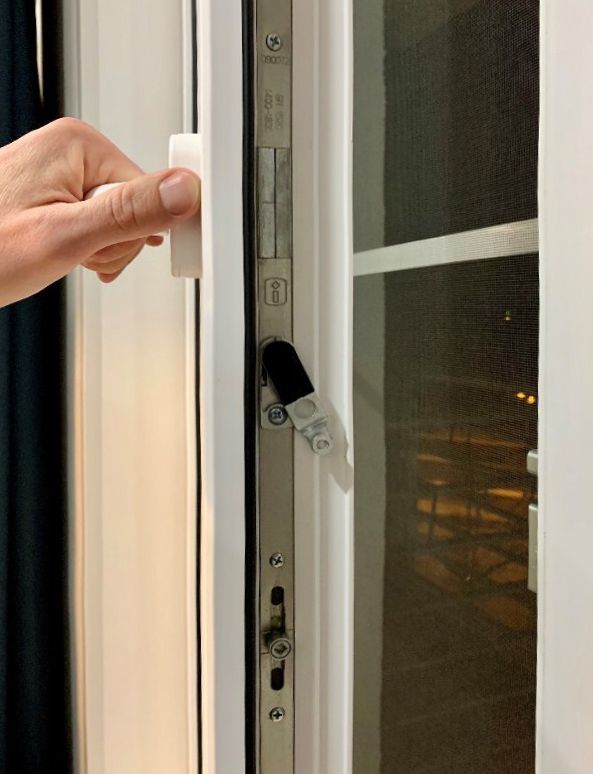

Фото: Основной запор (металлический элемент)

При меньшем размере основного запора может быть уменьшенное количество запирающих цапф. Это приведет к неплотному прилеганию створки к раме и как следствие – к продуванию.Фото: если установить на окно с ВСФ (высота створки по фальцу) 701-950 мм основной запор для ВСФ до 451-700 мм, на нем будет не 4, а 3 цапфы (точки запирания)

Размер створки по высоте (ширине) фальца – это размер по высоте (ширине) обвязки фурнитуры створки. Его можно также определить по формуле:

Решение проблемы: Поменять основной запор меньшего размера на необходимый. На основном запоре промаркирован размер по фальцу створки, для которого он предназначен.

• на створке (около 800 мм и более по фальцу) установлен основной запор без дополнительных элементов – средних запоров;

Средние запоры имеют разные размеры и количество точек запирания в зависимости от размеров окна. На средних запорах промаркирован размер фальца створки, для которого он предназначен.

IФото: варианты поворотной фурнитуры при ширине створки по фальцу до 800 мм (слева) и более 800 мм (справа) с дополнительными точками запирания в верхней и нижней частях окна К примеру, поворотная створка имеет ширину по фальцу 850 мм. Если на нее установить только основной запор нужного размера, но без дополнительных элементов с точками запирания в верхней и нижней части створки (по ширине), появится продувание.

Решение проблемы: установить основной запор с возможностью присоединения элементов с дополнительными точками прижима по ширине створки.

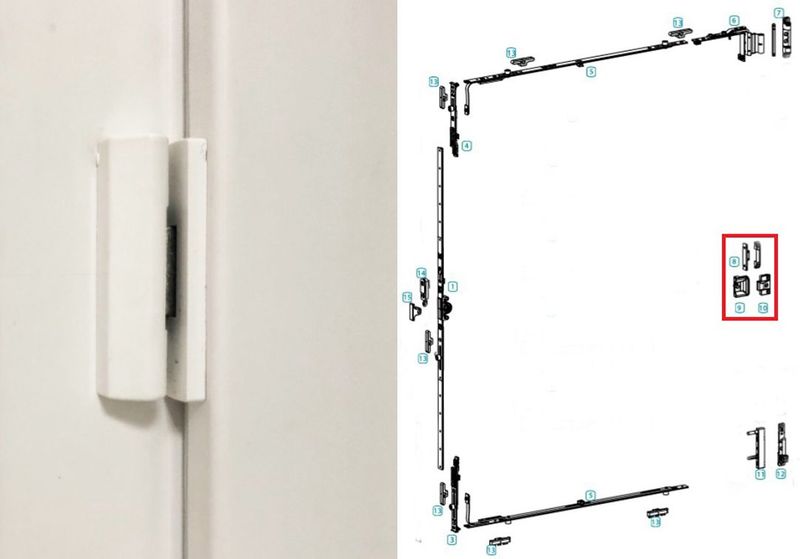

• на створке не установлен средний прижим или средняя петля при расстоянии между верхней и нижней петлей более 700 мм. В средней части створки может появиться продувание.

Решение проблемы: необходимо установить на равном расстоянии от верхней и нижней петли средний прижим или среднюю петлю. На балконной двери понадобятся 2 средних прижима.Фото: слева: накладной средний прижим на окне. Справа: расположение среднего прижима на схеме в 2-х исполнениях: вверху – скрытый, внизу – накладной

Недостаточное количество точек запирания в поворотно-откидном окне:

Продувание может возникнуть при высоте (ширине) створки по фальцу более 800 мм, если не установлен средний запор.Фото: на поворотно-откидном окне при широкой или высокой створке необходима установка дополнительных элементов (средних запоров) необходимого размера для увеличения точек запирания (выделено красным)

Решение проблемы: установить средний запор необходимого размера по ширине или высоте створки.

5. Выбранная марка фурнитуры не позволяет изготовить определенный тип окна

Бывают ситуации, когда потребитель сделал большой заказ окон в коттедж, выбрав эконом-марку фурнитуры. В заказе оказались окна со сложной конфигурацией – косоугольные или арочные. Не все бюджетные марки фурнитуры позволяют изготовить сложные оконные конструкции. Производитель окон, чтобы не потерять заказ, изготавливает окно, устанавливая только часть необходимого комплекта фурнитуры.

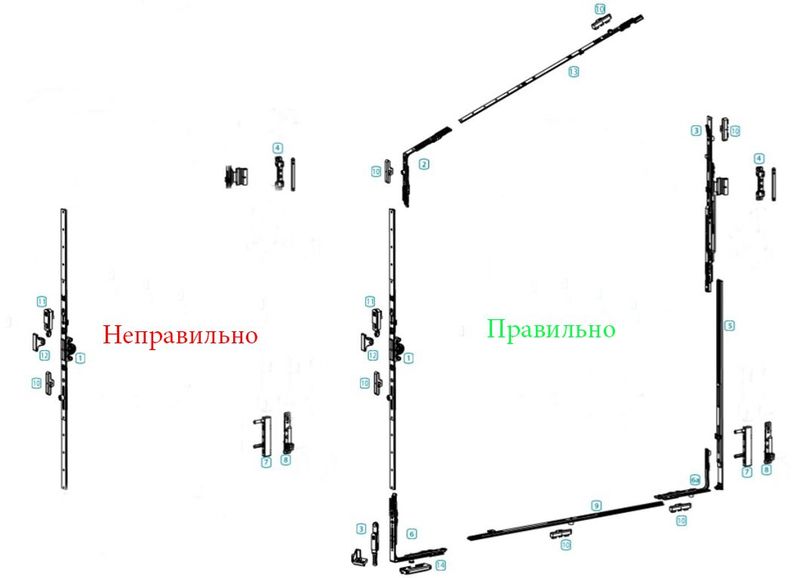

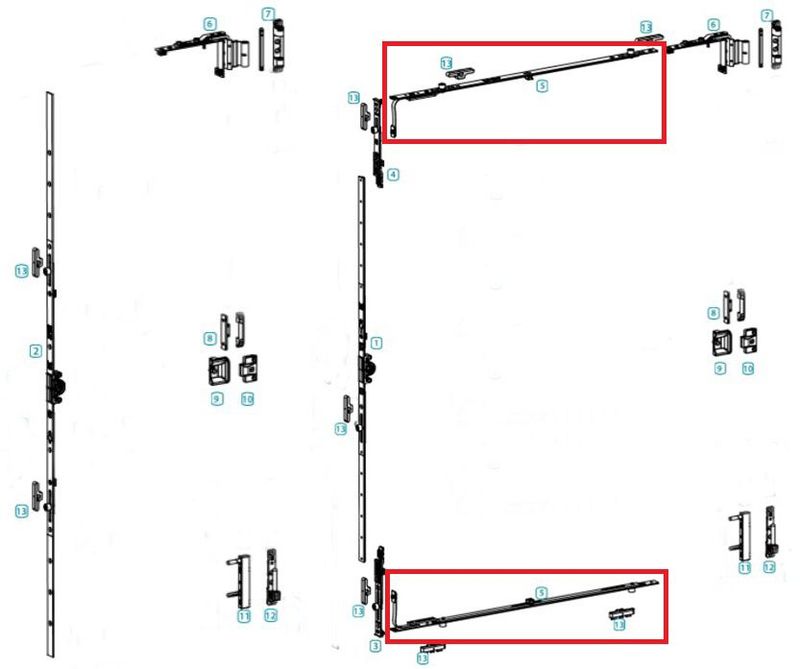

Фото: слева – правильно изготовленное окно со всеми необходимыми элементами. Слева – только основной запор и петли (продувание будет в нижней, верхней и правой частях окна)

В результате изготовленное окно не будет отвечать необходимым требованиям, и возникнут проблемы.

Решение проблемы: Косоугольные и арочные окна являются сложными для производства конструкциями. Если будет установлен неполный комплект фурнитуры, проблемы с окном гарантированы. В данном случае понадобится замена на полноценный комплект новой качественной фурнитуры.

6. Некачественная фурнитура

Одной из причин проблем с окном является некачественная фурнитура. В результате:

• в закрытом положении окна створка неравномерно прижимается к раме;
• в откидном положении окна может образоваться люфт в положении створки в нижней части окна. Это будет сопровождаться стуком створки во время ветра на улице.
• после непродолжительного периода работы элементы фурнитуры окна могут выйти из строя.

Решение проблемы:

• вышел из строя какой-то элемент фурнитуры – заменить на исправный.
• весь комплект непригоден для дальнейшего использования – заменить на другую фурнитуру.

Замена фурнитуры – что выбрать?

При необходимости замены фурнитуры возникает вопрос – что выбрать: бюджетный или премиальный продукт?

Преимуществом бюджетных моделей является низкая цена. Однако такие марки не всегда могут обеспечить качественную работу окна и выйдут из строя раньше запланированного срока.

Преимуществами премиального варианта являются высокое качество и долговечность, гарантия 10 лет (20 000 и более открываний/закрываний) и широкий перечень возможностей для любых видов окон. К минусу можно отнести более высокую цену.

Для решения задачи оптимальным вариантом станет использование оконной фурнитуры Internika (Интерника). Она разработана и производится словенским концерном Kovinoplastika. Компания имеет большой опыт в изготовлении изделий из стали и известна своим сотрудничеством с ведущими мировыми автогигантами: Porshe, BMW и SAAB. На территории РФ и СНГ эксклюзивными правами на продажу фурнитуры Интерника обладает компания с самой масштабной дистрибьюторской сетью – ТБМ.

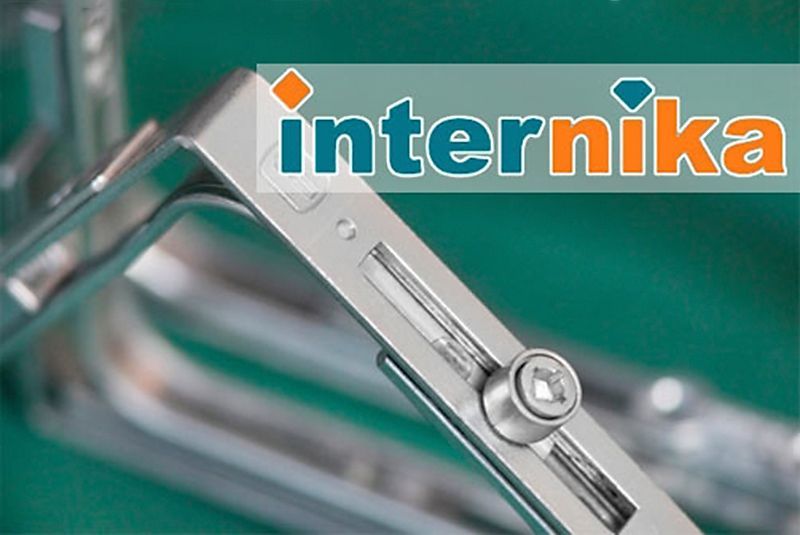

Фото: фурнитура Интерника – оптимальное решение для выбораБлагодаря огромному опыту сотрудничества с крупнейшими мировыми компаниями и наработанной технической и интеллектуальной базе, «Ковинопластика» и ТБМ создали продукт высокого качества.

Достоинства оконной фурнитуры Internika:

1. Самый высокий 5 класс коррозионной стойкости, обеспеченный инновационным трехслойным покрытием SilBear. Данное покрытие в 2 раза превышает требование ГОСТ (240 часов) по выдерживанию в соляном тумане до появления ржавчины с результатом 480 часов.

2. Самый большой диапазон регулировки. Важной характеристикой оконной фурнитуры является диапазон возможности регулировки по прижиму створки к раме. Internika обладает наибольшей возможностью среди всех видов оконной фурнитуры: 1,2 мм.

3. Легкость хода и долговечность обеспечивают:

• специальная перфорированная поверхность движущихся элементов, которая облегчает их движение за счет точечного контакта деталей;
• вращающиеся цапфы, которые работают по принципу качения, а не трения. Это облегчает их заход в ответные части рамы, обеспечивая не только плавный ход, но и долговечность фурнитуры.

4. Отсутствие продуваний по всему периметру створки. В традиционной оконной фурнитуре в районе верхней петли конструктивно элемент фурнитуры выступает за границу створки и упирается в ее уплотнение. В результате рядом на створке возникает продувание. В фурнитуре Internika в этом элементе фурнитуры сделана проточка, куда заходит уплотнение. Это позволяет створке ближе подходить к раме, исключая продувание. Для дополнительного поджатия створки в районе верхней петли добавлена дополнительная цапфа, обеспечивающая точку прижима.

5. 10-летняя гарантия на фурнитуру от производителя.

Эти преимущества позволяют отнести Интернику к фурнитуре премиум-класса по потребительским и качественным характеристикам.

Вывод:

Фурнитуру можно сравнить с двигателем в автомобиле. Чтобы долго эксплуатировать авто, нужно иметь качественный и надежный двигатель. От качества фурнитуры зависит долговечность и правильная работа окна, поэтому лучше сразу выбирать надежный продукт.
