Почему важно знать вес окна?

30-12-202110:30
Компания: ОКНА МЕДИА / Раздел: Покупателю

Прозрачность и внешняя легкость окон играют злую шутку с будущими владельцами – кажется, они ничего не весят. Эта серьезная ошибка приводит к большим проблемам, особенно при заказе дорогостоящих конструкций. В каких случаях важно знать вес окна и как его вычислить, в материале портала ОКНА МЕДИА.

Проблемы из-за веса окна

Далеко не каждый покупатель, приобретая окно, задумывается о его весе. Между тем, это важный фактор, который нужно учитывать, чтобы избежать проблем в дальнейшем.

В обычном пластиковом окне из-за его избыточного веса может перекоситься створка, вплоть до выламывания петель, окно будет трудно открывать и закрывать.

Нельзя игнорировать вес окна и при остеклении балкона, особенно в старом жилфонде. Ветхие плиты часто вообще не рассчитаны на то, что балкон будут стеклить. Они могут треснуть или рухнуть.

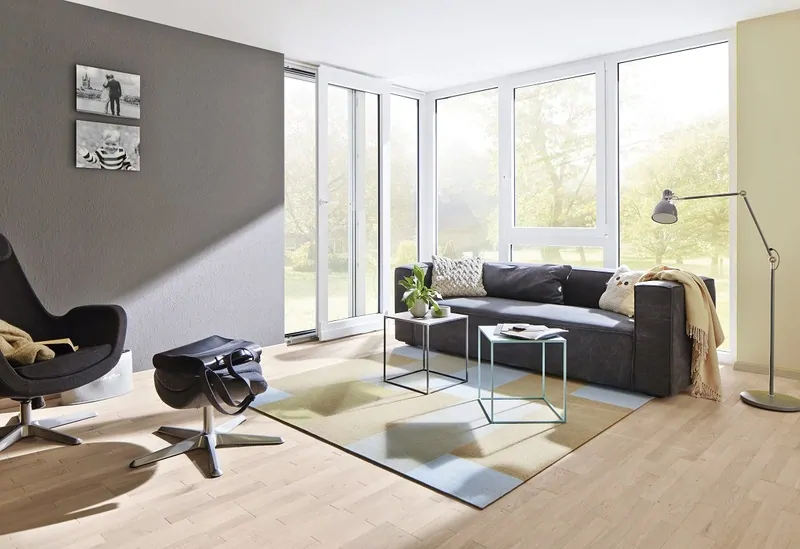

imageФото: красивые и эстетичные панорамные окна имеют большой вес, © rotoВсегда нужно заранее обговаривать, как их будут заносить в квартиру или перемещать по участку загородного дома. При неправильном расчете веса окна также могут возникнуть проблемы с фундаментом частного дома или террасы.

Как рассчитать вес пластиковых окон

Чтобы избежать проблем, еще на этапе покупки нужно правильно рассчитать вес окон со специалистом оконной компании и в зависимости от этого выбрать комплектующие.

Если вы хотите рассчитать вес окон самостоятельно, это можно сделать по формуле

Вес профиля + Вес стеклопакета = Вес окна

Для примерной оценки веса окна точные размеры стеклопакетов и профиля можно не рассчитывать, а вычислить вес по габаритам окна: ширине и высоте.

Вес профиля:

Погонный метр профиля ПВХ шириной 70 мм с армированием весит 3 кг – это приблизительное значение, потому что все профили разные.

Вес профиля в окне = вес профиля рамы + вес профиля всех створок + вес профиля всех перемычек

Вес профиля рамы = ширина окна (м) х 2 шт х 3кг + высота окна х 2 шт х 3кг

Вес профиля одной створки = ширина створки (м) х 2 шт х 3кг + высота створки х 2 шт х 3кг

Вес профиля одной перемычки = высота окна х 3кг (для горизонтальных перемычек считается по ширине окна)

Вес стеклопакета:

Квадратный метр стекла толщиной 4 мм весит 10 кг. Каждый последующий миллиметр толщины добавляет 2,5 кг/м2: стекло 6 мм весит 15 кг/м2, стекло 8 мм – 20 кг/м2, стекло 10 мм – 25 кг/м2.

Вес стеклопакетов в зависимости от формулы, кг/кв.м.

Формула стеклопакета
Вес 1 кв.м, кг
4 х 16 х 4* 20
4 х 12 х 4 х 12 х 4 30
6 х 12 х 4 х 12 х 4 35
6 х 12 х 4 х 12 х 6 40
6 х 12 х 6 х 12 х 6 45
8 х 12 х 6 х 12 х 6 50
8 х 16 х 8 40
4.4.1 х 16 х 4.4.1** 40
4.4.1. х 12 х 6 х 12 х 6 50
10 х 16 х 8 45
10 х 16 х 10 50

*- Расшифровка формулы стеклопакета:
4 х 16 х 4 – первая и последняя цифры - стекло и его толщина 4 мм, вторая цифра 16 – ширина дистанционной рамки, суммарно получается ширина стеклопакета 4+16+4 = 24 мм

** - 4.4.1 – это обозначение триплекса, состоящего из 2-х склеенных стекол по 4 мм толщиной, суммарно 4+4+1 = 9 мм получилась толщина стекла –триплекса

Ширина дистанционных рамок не влияет на вес стеклопакета.

Вес стеклопакета = высота окна* х ширина окна* x вес 1 кв.м стеклопакета (по формуле из таблицы)
* - ширина и высота в метрах

Примеры расчета веса окна

для окна с двумя одинаковыми створками

Размеры окна 1,5 х 1,5 м, стеклопакет 4 х 12 х 4 х 12 х 4
Вес стеклопакетов: 1,5 х 1,5 х 30 кг = 67,5 кг
Вес профиля рамы: 1,5 х 4 х 3,0 = 18 кг
Вес профиля створки: 1,5 х 4 х 3,0+ 0,75 х 4 х 3,0 = 27кг
Вес профиля перемычки: 1,5 х 3,0 = 4,5кг
Вес окна1,5 х 1,5 м: 67,5 кг + 18кг + 27кг + 4,5кг = 117 кг

для окна с тремя одинаковыми створками

Размеры окна 1,7 х 1,4 м, стеклопакет 4 х 12 х 4 х 12 х 4
Вес стеклопакетов: 1,7 х 1,4 х 30 кг = 71,4кг
Вес профиля рамы: 1,7 х 2 х 3,0 + 1,4 х 2 х 3,0 = 18,6 кг
Вес профиля створки: 1,4 х 6 х 3,0 + 0,56 х 6 х 3,0 = 35,3кг
Вес профиля перемычки: 1,4 х 2 х 3,0 = 8,4кг
Вес окна 1,7 х 1,4 м: 71,4 кг + 18,6кг + 35,3кг + 8,4кг = 133,7 кг

Что нужно учесть при выборе окна большого веса

  • Способ крепления стеклопакета в окне: стандартный или вклеенный. Вклейка стеклопакета – это фиксация его в раме при помощи специального клея. Она в разы повышает жесткость и прочность окна – перекосов створки не будет.
  • Выбор толщины армирования (стального профиля внутри окна, который отвечает за стабильность конструкции) – чем тяжелее стеклопакет или створка, тем толще должно быть армирование. ГОСТ 30674-99 ограничивает вес створок белого цвета в 80 кг, цветных – не более 60 кг. Максимально допустимый размер и вес цветных окон всегда меньше, потому что цветные окна сильнее нагреваются и подвержены большей деформации.

Если вес створки больше требуемого – нужно выполнить статический расчет. Его может сделать менеджер оконной компании. Статический расчет показывает мощность армирования, которая позволит окну выдержать нагрузки от ветра и собственного веса, и помогает выбрать его толщину.

  • Выбор комплекта фурнитуры. Стандартная фурнитуры грузоподъемностью 80-100 кг не подходит для окон больших размеров. Тяжелая створка при открывании вырвет петли из профиля. Если не озаботиться вопросом выбора фурнитуры на этапе покупки, то в дальнейшем можно еще больше потратиться на замену окна.

Проблемы из-за неправильного подбора фурнитуры – зона ответственности оконной компании. Если покупатель сам отказывается от качественной фурнитуры в целях экономии, то оплачивать переделку придется самостоятельно.

Важно выбрать и производителя фурнитуры, и конкретную модель из его ассортимента.

Например, у известной компании Roto* есть несколько модификаций с разной грузоподъемностью.

Вес и размеры створок в зависимости от модели фурнитуры Roto

Тип окна Модель фурнитуры Максимальные размеры створки
ширина высота вес
Стандартные окна (поворотные, поворотно/откидные) ОК 1300 2400 80
NT 1600 2400 130
NX 1600 2800 150
Детские окна с откидно-поворотным открыванием NT 1600 2400 130
NX 1600 2800 150
Откидные фрамуги OK 1300 800 50
NT, NX 2400 1200 80
Штульповые окна и двери OK 1300 2400 80
NT 1600 2400 130
NX 1600 2800 150
Противовзломные окна NT 1400 2400 130
NX 1600 2800 150
Окна для людей с ограниченными возможностями NT, NX 1400 1600 50
Арочные окна NT, NX 1300 1900 80
Трапециевидные окна NT, NX 1300 2400 80
Окна с автоматическим открыванием NT, NX + E-Tec Drive 1400 2200 100
Двери-гармошки Patio Fold 1200 2800 100
Подъемно-сдвижные двери Patio Life/Lift 3235 2670 400
Наклонно-сдвижные двери Patio Alversa 2000 2700 200
Параллельно-отставные двери Patio Inowa 1500 2500 200

Характеристики моделей фурнитуры Roto позволяют выбрать вариант для каждого конкретного случая – для простых стандартных створок подойдет Roto OK, а для больших панорамных –Roto NX.

Вес окон и панорамное остекление

Панорамное остекление – окна от пола до потолка, стеклянные двери во всю стену. Такие конструкции имеют большой вес, который может достигать 400 кг.

Что нужно учесть при панорамном остеклении:

  • Профиль для панорамного остекления должен выдержать вес стеклопакета.
  • Фурнитура должна подходить для створок большого веса. Например, компания Roto* предлагает фурнитуру для створок весом до 400 кг.
  • Возможность подъема окон большого размера и переноса в помещениях или на загородном участке.
  • Прочность основания под панорамное остекление и несущую способность фундамента.
  • Предусмотреть наличие теплого пола или встроенных в пол радиаторов отопления.

Если не учесть все аспекты, есть риск получить треснутые стекла, заклинившие створки, просадку фундамента и разрушение стен, запотевание стеклопакета.

Вес окна при остеклении балкона

Еще одно проблемное место, где обязательно нужно учитывать вес пластиковых окон, – балконы, особенно в старых домах, когда плита уже изношена.

Согласно СНиП 2.01.07-85 «Нагрузки и воздействия», предельная нагрузка на новую балконную плиту принимается 200 кг/м2. Для балкона размером 3,2 х 0,8 м допустимая нагрузка составит 512 кг.

Вес остекления с 2-камерным стеклопакетом для этого балкона составит около 350 кг (по формуле расчета выше). Прибавьте к нему тяжесть утепления, заливки пола, парапета из кирпича или газобетонных блоков, и получится, что на такой балкон уже нельзя выходить. Плита разрушится.

Балконные плиты в «хрущевках» имеют износ более 70% и выдержат всего 153 кг (512 кг – 70%). Их нельзя стеклить тяжелыми пластиковыми окнами. Это опасно. Остеклить такой балкон можно только «мягкими» окнами – водонепроницаемыми шторами из плотной пленки с креплениями.

Если хочется сделать более серьезное остекление изношенного балкона, нужно ремонтировать плиту. Для этого придется обратиться в управляющую компанию. Самостоятельно это делать нельзя.

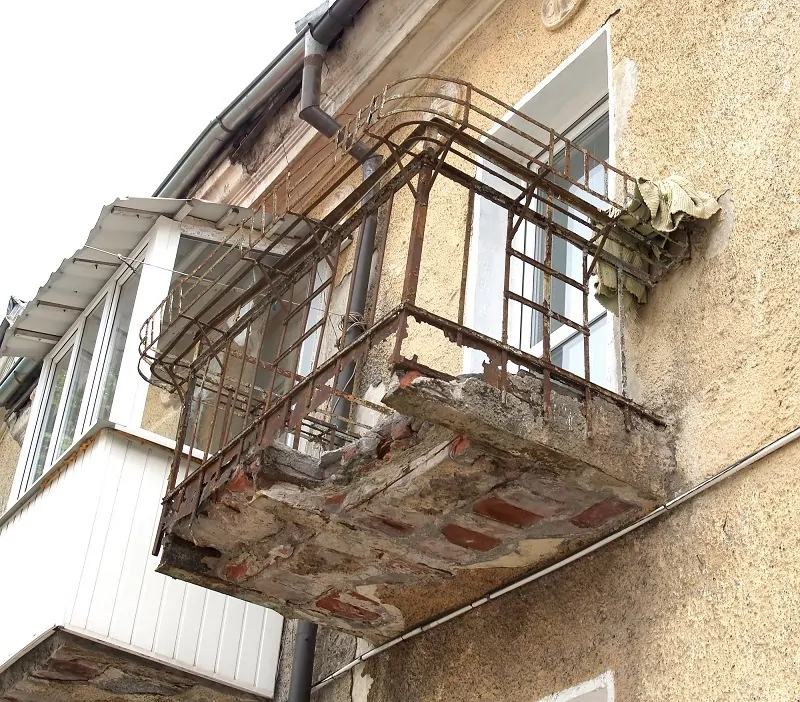

imageФото: и как такой балкон застеклить?, © depositphotos

Влияние веса остекления на фундамент

Фундамент для дома выбирают исходя из особенностей грунта и веса будущего дома. Применение слишком тяжелого остекления грозит деформацией фундамента и, как следствие, образованием трещин в стенах.

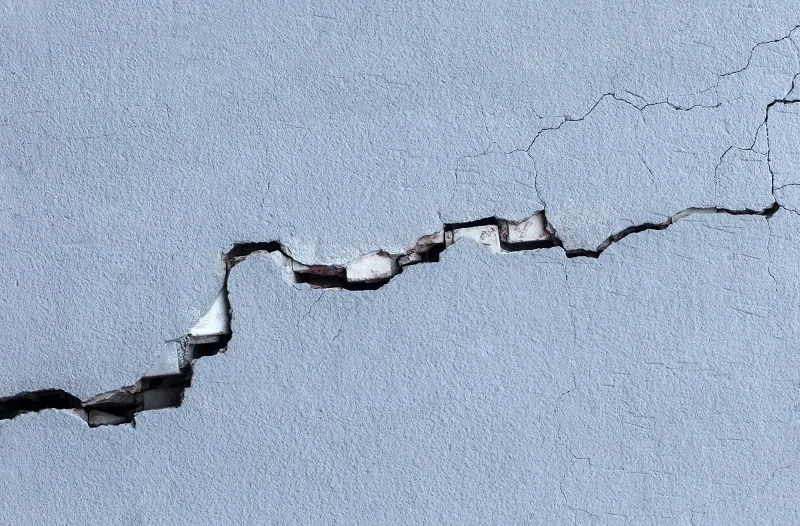

imageФото: последствия просадки фундамента – трещины в наружных стенах дома, © depositphotosСамостоятельно провести расчет воздействия остекления на фундамент проблематично. Лучше поручить это профессионалам – проектировочным организациям.

Вес квадратного метра стены из различных материалов

Материал и толщина стен
Вес 1кв.м. стены в кг
SIP-панель с OSB, 224мм 19
Каркас, 200мм 40-50
Бревно сосна Ø220мм 87
Брус 200х200, сосна, влажность 12% 175
Газобетонные блоки, 610мм 420
Кирпич, 510мм 950

Из таблицы видно, что крайне важно учитывать вес окон при расчете каркасных домов и домов из SIP-панелей – вес стены гораздо меньше, и влияние веса окна больше.

Проблемы с фундаментом при остеклении террас

Проблемы с фундаментом из-за веса окон чаще всего возникают при остеклении террас. Изначально к дому пристраивается площадка с крышей, но не на общем с домом ленточном фундаменте, а на более легком. Через год ее решают застеклить, чтобы не заметало снегом – и начинаются проблемы. Вес пристройки увеличивается в несколько раз, а фундамент не рассчитан на такую нагрузку. Начинается просадка фундамента и вслед за этим перекосы в окнах и дверях.

Исправить деформацию окон регулировкой не получится. Принимая решение застеклить террасу, убедитесь, что фундамент выдержит.

Влияние веса на доставку, разгрузку и установку окна

С тяжелыми конструкциями возникают дополнительные проблемы – их приходится разгружать, поднимать и перемещать по участку и дому.

Стандартное окно весит около 100 – 130 кг. Специально обученные люди – грузчики - снимут его с машины и донесут до квартиры.

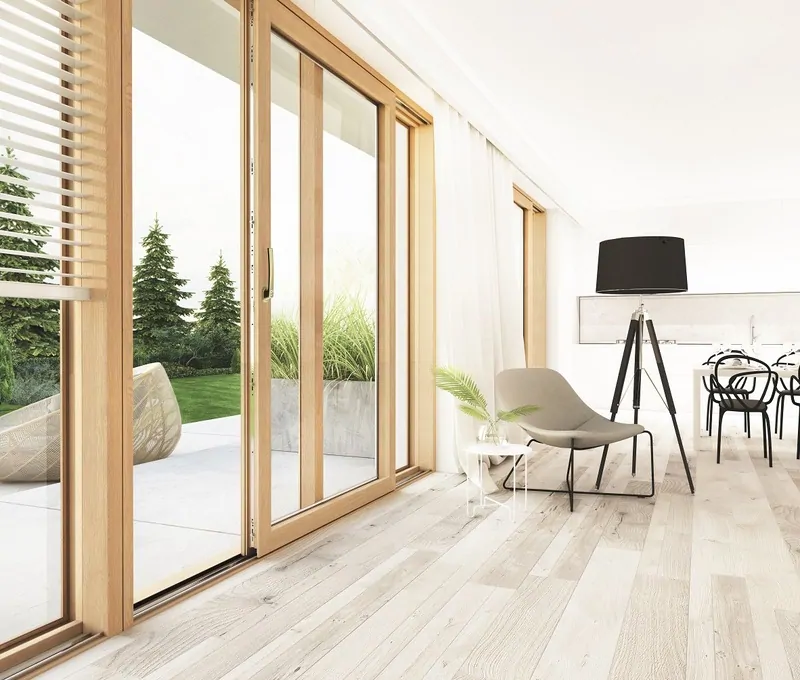

imageФото: створка панорамной двери может весить 400 кг, © rotoА что делать с панорамными конструкциями? Например, с подъемно-сдвижными дверями, в которых одна створка может весить 400 кг? На руках не унесешь.

При заказе панорамного остекления обсудите с оконной компанией нюансы доставки и монтажа:

  • Нужна машина с манипулятором, либо придется вызывать подъемный кран.
  • Для перемещения стеклопакетов по территории потребуется специальный подъемник.
  • Привлечение спецтехники сильно увеличивает стоимость работ.

Вес окна – коротко о главном

Частое использование панорамных окон в современных домах обязывает проектировщиков и домовладельцев учитывать вес конструкций.

  • Выбирайте с профессионалом все комплектующие: профиль, толщину армирования, модель фурнитуры и толщину стекла.
  • Заранее обсудите моменты доставки, разгрузки и монтажа. Некачественный монтаж может свести на нет все усилия по подбору дорогостоящего окна, в котором может быть все правильно посчитано исходя из нагрузок.

Даже самые сложные и тяжелые оконные конструкции можно качественно изготовить и установить. Сумма вложений будет выше, чем при заказе стандартных окон, поэтому к выбору комплектующих нужно подходить ответственно, с учетом веса конструкции. При грамотном подходе такое окно станет украшением дома и прослужит долгие годы.
