Режим проветривания пластикового окна нужен для вентиляции и воздухообмена в помещении. Рассмотрим основные способы и механизмы проветривания и какие с ними бывают проблемы.

Зачем нужен режим проветривания окна?

Воздухообмен или смена загрязненного воздуха в помещении на свежий – проблемная тема для большинства владельцев современных окон. Для оконных компаний в осенне-зимний период превращается в нескончаемую череду претензий на некачественные окна. Намучавшись с продуванием старых окон, хозяева квартир ожидают от новых конструкций полной герметичности, а получив ее, начинают мучиться от духоты, конденсата и плесени на откосах и стенах.

Качественный воздухообмен помещения предполагает удаление загрязненного воздуха через систему вентиляции и поступление чистого через системы проветривания. К средствам подачи чистого воздуха относятся окна и специальные аэрационные устройства.

Воздухообмен возможен только при условии ПОСТУПЛЕНИЯ чистого воздуха и УДАЛЕНИЯ старого. Установка герметичного окна перекрывает поступление. При отсутствии проветривания через окна или аэрационные устройства воздухообмен становится невозможным.

К чему приводит отсутствие воздухообмена?

Воздух внутри помещения постепенно загрязняется. Строительные материалы и мебель выделяют неполезные вещества. Люди и животные вдыхают кислород, а выдыхают углекислый газ. Добавим к этому табачный дым, бытовую химию и парфюмерию, горящий в плите или отопительном котле газ, приготовление еды, сушку белья и сопутствующие этому повышенную влажность и плесневые грибки.

Фото: постоянно закрытое герметичное окно приводит к нарушению микроклимата в помещении. © photogenica.ru Фото: постоянно закрытое герметичное окно приводит к нарушению микроклимата в помещении. © photogenica.ru

Некоторые покупатели герметичных окон продолжают стойко жить в этом адском коктейле, не открывают окна, потому что им холодно или забывают проветривать помещение и никак не занимаются вентиляцией. А в том, что по окнам течет конденсат, на стенах растет плесень, у хозяев постоянно болит голова, плохо спится и у ребенка развивается астма, обвиняют некачественные окна.

Концентрация СО2 выражается в ppm — parts per million, иначе говоря, цифры ниже показывают, сколько кубических сантиметров СО2 содержится в 1 м3 воздуха.

Прибор контроля содержания углекислого газа на маркет-плейсах стоит меньше 1000 рублей.

Симптомы превышения содержания углекислого газа в помещении:

  • До 600 — рекомендованный уровень для бодрого самочувствия;
  • 600 — 1000 — среднее значение, воздух начинает казаться несвежим;
  • 1000 — 2500 — в помещении становится душно, люди чувствуют вялость;
  • 2500 — 5000 — плохое качество воздуха, появляется вялость, сонливость, снижается внимание;
  • 30000 – такое содержание СО2 приводит к повышению пульса, учащается дыхание, может привести к несильному отравлению;
  • 50000 – дальнейшее повышение концентрации углекислого газа приводит к сильной головной боли, рвоте, спутанному сознанию;
  • 100000 – высокие концентрации СО2 приводят к потере сознания и летальному исходу.

Количество подачи воздуха четко нормировано для всех видов помещений.

Норма подачи наружного воздуха на одного человека, согласно СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха»

Помещения

Расход приточного воздуха в помещениях, м3

с естественным проветриванием

без естественного проветривания

Производственные

30

60

Общественные и административно-бытовые*

40

60

20**

Жилые при общей площади квартиры на одного человека более 20 м2

30***

45

Жилые при общей площади квартиры на одного человека менее 20 м2

3 м3/ч на 1 мжилой площади

--

* - Расход наружного воздуха приведен для помещений кабинетов, офисов общественных зданий административного назначения. В других помещениях общественного назначения расход наружного воздуха следует принимать по требованиям соответствующих нормативных документов.

** - Для помещений, в которых люди находятся не более 2 ч непрерывно (кинотеатры, театры и др.)

*** - Не менее 0,35 воздухообмена в час, определяемому по общему объему квартиры.

Задумайтесь – для поддержания качества воздуха, нормального для жизни, на одного человека каждый час должно поступать минимум 30 м3/ч чистого воздуха.

Закрытое окно пропускает в лучшем случае 1,5-2 м3/ч на всех жильцов.

Для обеспечения поступления достаточного количества воздуха не обязательно держать окна открытыми нараспашку круглосуточно и круглогодично. Недопустимо держать их постоянно закрытыми, если нет других средств поступления чистого воздуха.

Оконная промышленность предлагает много способов организовать нормальный воздухообмен.

Устройство фурнитуры пластикового окна с режимом проветривания

Режим проветривания в пластиковых окнах реализуется через открывание створки в нескольких вариантах, установку механизмов щадящего проветривания или вентиляционных устройств.

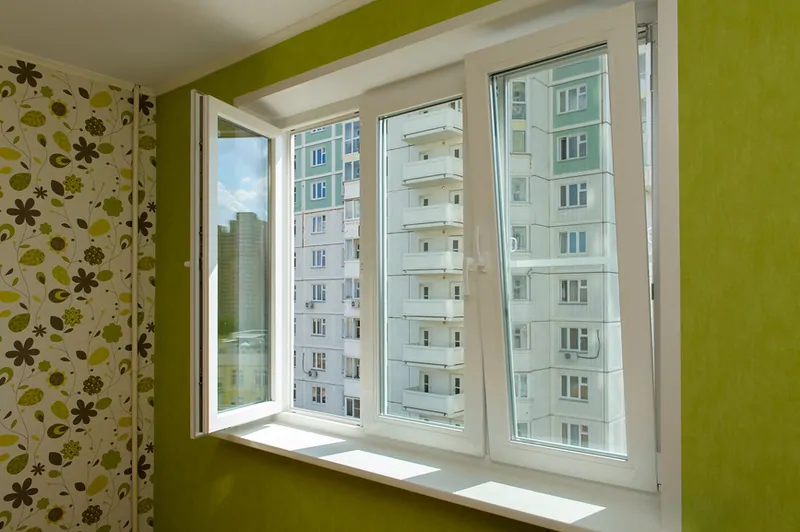

Фото: распашной (слева) и поворотно-откидной (справа) режим проветривания в одном окне. © Фотoбанк Лори Фото: распашной (слева) и поворотно-откидной (справа) режим проветривания в одном окне. © Фотoбанк Лори

Разновидности открывания створок подробно описаны

  • Режим проветривания окна с поворотной (распашной) створкой

Поворотное открывание – базовый, привычный по старым окнам тип окон. Створка распахивается на 180 градусов с накладными петлями или на 100 градусов со скрытыми. Поворот ручки только на 90 градусов.

Плюсы режима проветривания с поворотной створкой

  • Минимальная цена окна
  • Позволяет осуществлять залповое проветривание – быстрое охлаждение квартиры с последующим закрытием окна.

Недостатки режима проветривания с поворотной створкой

  • Полностью распахнутая створка представляет опасность для детей и домашних животных – есть риск выпадения из окна.
  • Для ограничения угла открывания поворотной створки в режиме проветривания нужны дополнительные ограничители.
  • Большая скорость поступления свежего воздуха в холодное время года приводит к быстрому охлаждению помещения, увеличивается нагрузка на отопительную систему – поступающий воздух нужно быстро прогреть, чтобы не выстудить помещение. В летний период это не проблема.
  • Холодный воздух, не успев прогреться, стекает на пол – играть на полу детям прохладно.
  • Холодный воздух попадает прямо на комнатные цветы, расположенные на подоконнике, а переохлаждение для них не полезно.

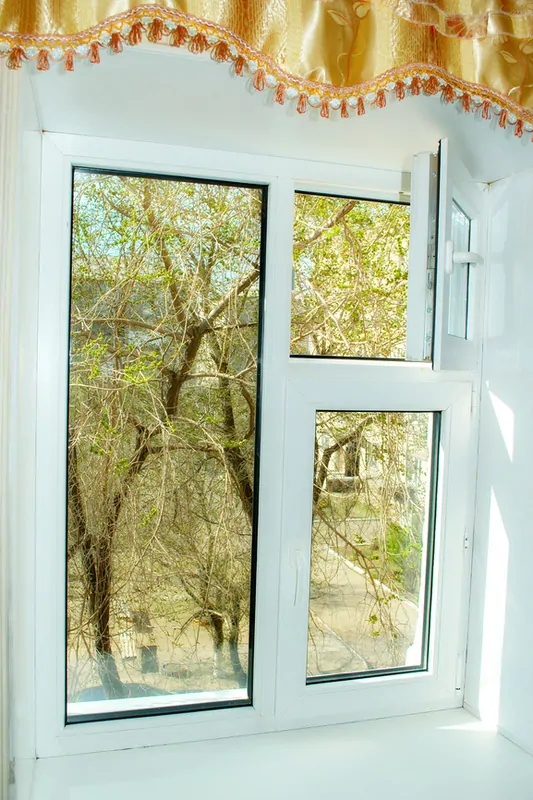

 Фото: форточка – наиболее удобный режим зимнего проветривания пластиковых окон с поворотным открыванием створки, но имеет свои недостатки - уменьшает световой проем окна. © Фoтобанк Лори Фото: форточка – наиболее удобный режим зимнего проветривания пластиковых окон с поворотным открыванием створки, но имеет свои недостатки - уменьшает световой проем окна. © Фoтобанк Лори

  •  Режим проветривания окна с откидной створкой

Откидное положение створки бывают откидное, откидно-поворотное, фрамужное и наклонно-сдвижное открывание.

Откинутая створка нижней горизонтальной частью прилегает к раме, а верхняя часть отходит на 150-230 мм от рамы.

Плюсы режима проветривания с откидной створкой

Поток холодного воздуха, поступающий через откинутую створку, сначала поднимается вверх, где смешивается с теплым. На подоконнике и на полу рядом с окном меньше сквозняка и выше температура, чем при распахнутой створке.

Минусы режима проветривания с откидной створкой

  • Поворотно-откидные, откидно-поворотные и наклонно-сдвижные створки дороже распашных.
  • В зимнее время режим проветривания с полностью откинутой створкой быстро выстудит помещение. Рекомендуется укомплектовать створку с откидным положением ограничителем угла открывания.
  • Без дополнительной защиты и ограничения угла открывания откинутая створка опасна для кошек.

Фото: окно в режиме проветривания с откинутой створкой смертельно опасно для кошек. © photogenica.ru Фото: окно в режиме проветривания с откинутой створкой смертельно опасно для кошек. © photogenica.ru

Виды поворотно-откидных режимов проветривания

Поворотно-откидной

Поворотно-откидной режим проветривания – революционное изобретение Вильгельма Франка, основателя международного концерна Roto Frank. С 1935 года у окон появилась функция работы в двух плоскостях. Вначале створка открывалась и откидывалась при помощи трех ручек, пока Вильгельм Франк не усовершенствовал свое изобретение и не поставил его использование на промышленную основу.

Основное отличие режима проветривания окна с поворотно-откидной створкой – возможность открыть створку в двух положениях одной ручкой. К поворотному распашному открыванию при повороте ручки на 90 градусов добавлено откидывание для проветривания – ручку поворачивают на 180 градусов. Такой вид проветривания заменил собой устаревшие форточки, которые ведут к удорожанию окна и сокращению светового проема.

Поворотно-откидной режим проветривания - очень популярный в России, хотя изобретенаболее продвинутая и удобная версия проветривания – откидно-поворотный режим.

Откидно-поворотный

Режим проветривания с измененной последовательностью открывания створки – сначала откидное, потом распашное. Если использовать специальную детскую ручку с ключом, этот режим проветривания становится безопасным для детей. Они смогут проветривать помещение самостоятельно с откинутой створкой на, но распашное открывание без ключа для них недоступно.

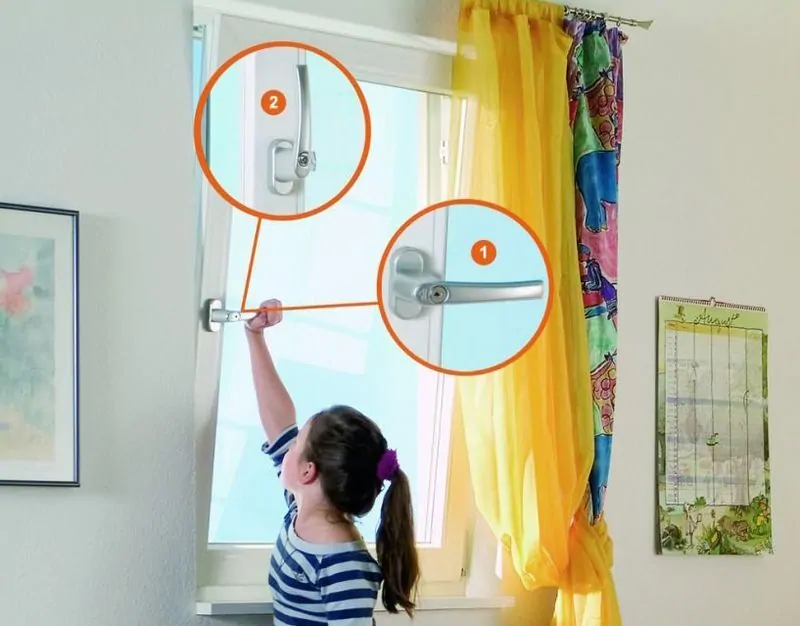

Фото: дети без проблем пользуются откидно-поворотным режимом проветривания окна пвх, но не могут открыть створку нараспашку. © Roto Фото: дети без проблем пользуются откидно-поворотным режимом проветривания окна пвх, но не могут открыть створку нараспашку. © Roto

Фурнитура Roto TiltFirst* с откидно-поворотным режимом проветривания служит дольше поворотно-откидного. Для откидного режима она проходит только половину пути, механизм меньше изнашивается. Долгая служба оправдывает повышение цены на окна с откидно-поворотным режимом проветривания на 7%.

Фрамужный

Фрамуга – створка, у которой есть только откидной режим проветривания. Ручка на фрамуге располагается на верхней или нижней горизонтальной стороне. В откинутом режиме проветривания фрамугу удерживают ножницы. При необходимости ножницы отстегиваются, створка открывается полностью. Фрамуги обычно используют в верхней части высоких окон, в подвальных и чердачных помещениях.

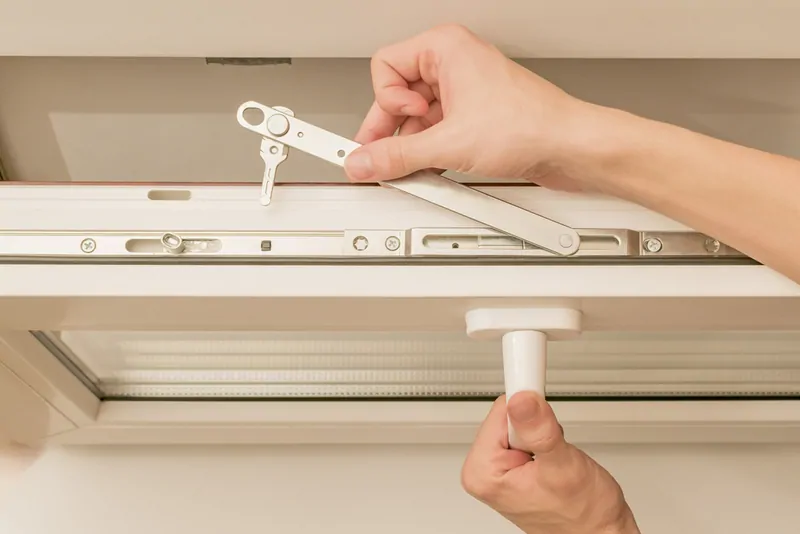

Фото: фрамужные ножницы позволяют открыть створку для мытья. © photogenica.ru Фото: фрамужные ножницы позволяют открыть створку для мытья. © photogenica.ru

Наклонно-сдвижной режим проветривания

Сдвижные створки с откидным положением – удобный режим проветривания небольших помещений, таких как балкон и лоджия. Сдвижное открывание экономит место, а откидное положение обеспечивает возможность вентиляции. Цена сдвижных створок гораздо выше распашных, поэтому спрос на них только набирает популярность.

В ассортименте фурнитуры Roto* этот режим присутствует в моделях Roto Patio Alversa* в модификациях KS, PS Air, PS Air Com.

Roto Patio Alversa* – фурнитура для окон и дверей со сдвижными створками и откидным режимом проветривания. Применяется для остекления балконов, лоджий и выходов на них, в качестве дверей на террасу или веранду. С дверями Roto Patio Alversa* нет необходимости устанавливать окна для проветривания – откинутая дверная створка обеспечит процесс вентиляции.

Фото: режим откидного проветривания с фурнитурой Roto Patio Alversa*. © Roto Фото: режим откидного проветривания с фурнитурой Roto Patio Alversa*. © Roto

Устройство фурнитуры пластикового окна с режимом проветривания и его механизмы

В режиме проветривания створку удерживают специальные механизмы.

В поворотных створках, где режима откидывания нет, эту функцию выполняют дополнительные элементы – ограничители открывания.

В этой роли выступают:

  • Механизм Roto TurnPlus*

Функция разработана специально для поворотных створок. Roto TurnPlus* ограничиват открывание распашной створки в трёх положениях.

Фото: механизм Roto TurnPlus* – безопасное проветривание с поворотной створкой. © Roto Фото: механизм Roto TurnPlus* – безопасное проветривание с поворотной створкой. © Roto

  • Гребенки под ручку – 4-позиционный ограничитель. Используется на распашном и откидном режимах проветривания. Это дополнительный элемент. Установить несложно самостоятельно, но они портят внешний вид окна. Устаревший способ проветривания, подходящий для распашных окон. Гребенки продают в строительных магазинах.

Фото: гребенка – ограничитель открывания для проветривания. © photogenica.ru Фото: гребенка – ограничитель открывания для проветривания. © photogenica.ru

  • Детский замок-тросик

Устройство для блокировки окна от бесконтрольного открывания детьми допустимо использовать и для режима проветривания. В отличие от гребенки, тросик не фиксирует створку в приоткрытом положении, она будет хлопать от сквозняка, поэтому понадобится еще дополнительный ограничитель створки

Фото: тросик-ограничитель режима проветривания. © photogenica.ru Фото: тросик-ограничитель режима проветривания. © photogenica.ru

Ограничитель открывания створки нужен при использование троса-ограничителя. © oknamedia  Ограничитель открывания створки нужен при использование троса-ограничителя. © oknamedia   Механизмы фиксации створки в откидном положении

В откидных створках режим проветривания в откидном положении реализуется через механизм «ножницы». На закрытой или распахнутой створке ножницы в сложенном состоянии. На откинутой створке механизм открывается по принципу обычных ножниц и держит створку.

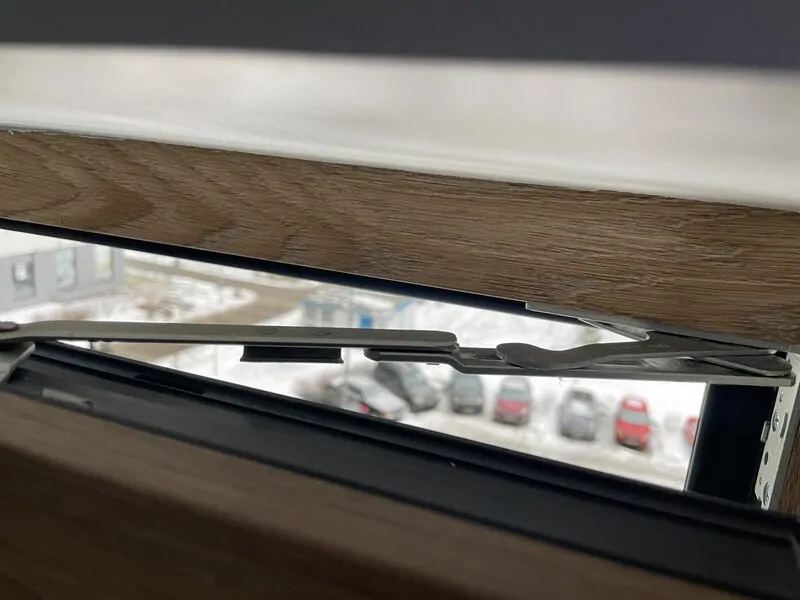

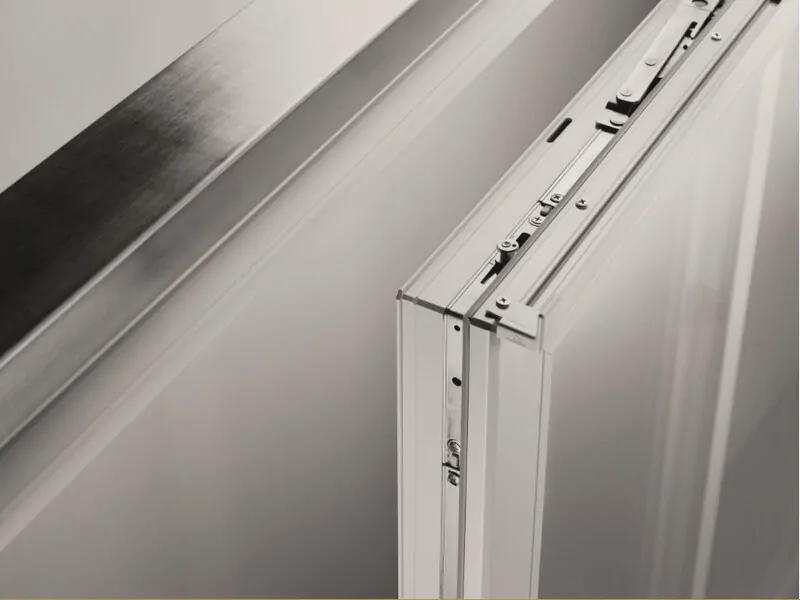

Фото: ножницы удерживают створку в режиме проветривания. © oknamedia Фото: ножницы удерживают створку в режиме проветривания. © oknamedia

Створка откидывается на расстояние 150-230мм от рамы.

В ножницы встраивают механизмы микропроветривания, когда створка отходит от рамы на расстояние в 3-20мм.

Помимо встроенного микропроветривания в ножницах Roto NX* есть встроенная блокировка от захлопывания створки от сквозняка.

Ступенчатые и микропроветриватели для откидных створок

Зимнее проветривание в окнах – это микрощелевое проветривание (бывает многоступенчатым или обычным).

Открывание откидных створок в зимний период фиксируется механизмами ступенчатых и микропроветриваний.

  • Механизм микропроветривания позволяет зафиксировать створку в откидывании на 3-6мм в одном положении. Это небольшая деталь, устанавливается рядом с ответной планкой. Микропроветривание устанавливают как на заводе, так и на смонтированное окно. Срабатывает при повороте ручки на 135 градусов из закрытого положения.

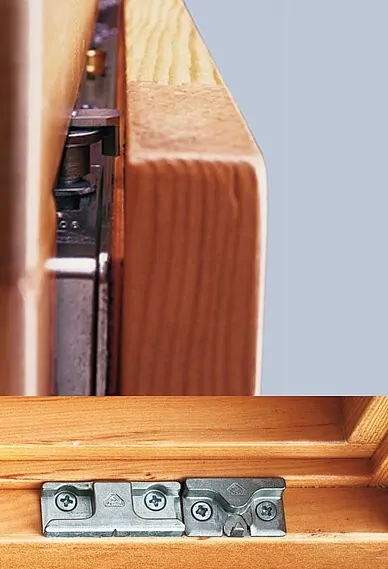

Фото: микропроветривание Roto*. © Roto Фото: микропроветривание Roto*. © Roto

  • Ступенчатый режим проветривания – скрытая между створкой и рамой металлическая гребенка. Фиксирует откидывание створки в трех положениях откидывания на расстояние приблизительно 5, 10 и 15 мм от рамы.

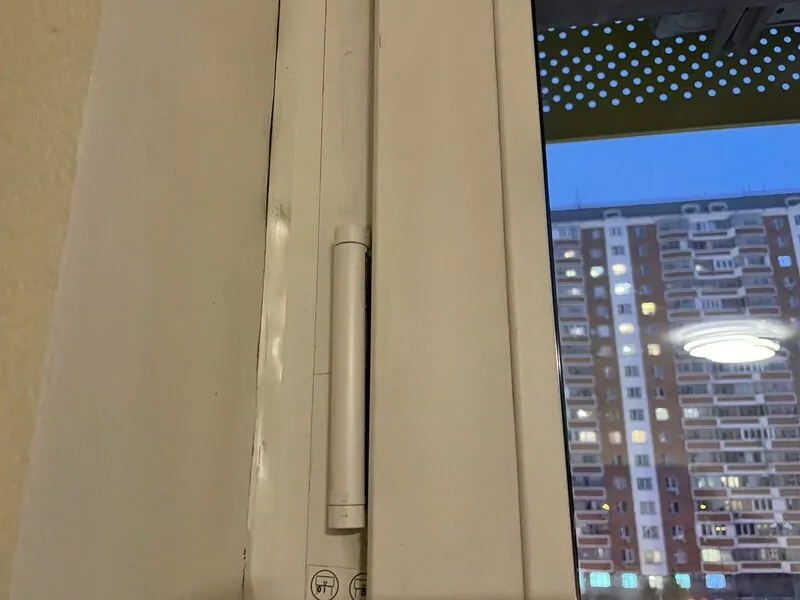

Ступенчатый проветриватель Roto. © oknamedia Ступенчатый проветриватель Roto. © oknamedia

  • Электрический оконный привод Roto E-Tec Drive* для откидно-поворотных окон с фурнитурой Roto TiltFirst*. В автоматическом режиме откидывает створку на проветривание в запрограммированные интервалы времени.

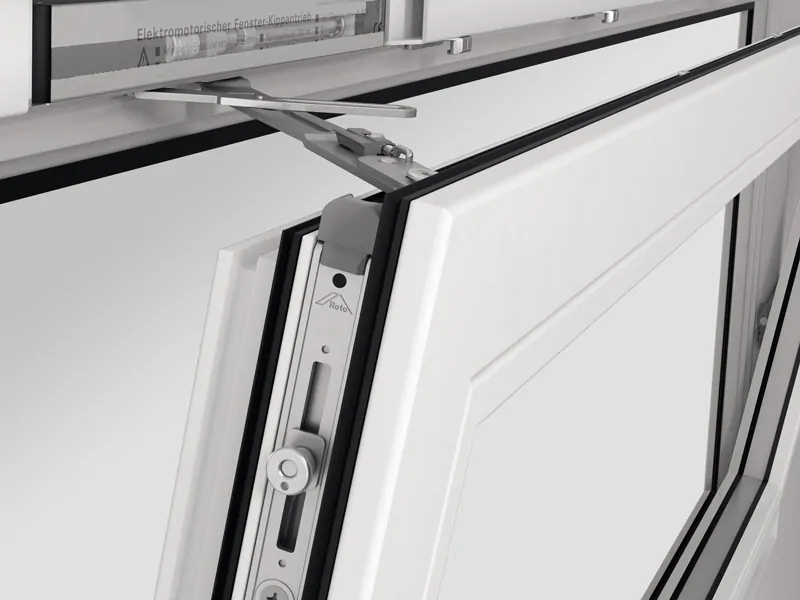

Фото: оконный привод Roto E-Tec Drive* для автоматического режима проветривания. © Roto Фото: оконный привод Roto E-Tec Drive* для автоматического режима проветривания. © Roto

Что делать, если не работает режим проветривания пластикового окна

С качественной фурнитурой режим проветривания работает без сбоев. Тем не менее, проблемы встречаются и потребителю необходимо знать, что делать, если заклинило окно в режиме проветривания или окно не закрывается из режима проветривания.

Совет. Вне зависимости от того, удалось вам справиться с ситуацией, когда окно застряло в режиме проветривания, или нет – обязательно вызовите мастера. Проблемы с режимом проветривания всегда говорят о проблемах с фурнитурой!

  • Заклинило окно в режиме проветривания, не закрывается, заедает, заблокировалось, заклинило ручку окна в режиме проветривания, окно не закрывается после режима проветривания.

Если окно заело в режиме проветривания, створка зафиксировалась, а ручка не поворачивается – это симптом неисправности ножниц.

Вероятные причины и что делать, если заклинило пластиковое окно в режиме проветривания?

  • В механизм попал мусор и не дает ему двигаться.

Поломка бывает во время ремонта или строительства. Если окно не закрывается после режима проветривания необходимо осмотреть откинутую створку сверху, при обнаружении мусора прочистить механизм пылесосом и затем смазать машинным маслом.

  • Заклинило ножницы.

Ножницы состоят из рамной и створочной частей. При износе механизма части выходят из зацепления и блокируют поворот ручки и возможность закрывания створки. Когда окно заблокировалось в режиме проветривания попробуйте, слегка надавливая на створку, вернуть ее в проем. Если чувствуется сильное сопротивление, не прикладывайте усилий, чтобы не сломать механизм окончательно. Для ремонта сворку придется снимать и заново соединять части ножниц или менять их – делать это не специалистам не рекомендуется. Вызывайте мастера.

  • Окно открывается полностью в режиме проветривания

Эта проблема встречается в окнах с щадящим режимом проветривания – ступенчатым или микропроветриванием. Механизмы не срабатывают, не фиксируют створку, и она откидывается полностью.

Причины, по которым окно не держится в режиме проветривания:

  • Механизм установлен со смещением

Микропроветривание и ступенчатый проветриватель – «нежные» механизмы. Смещение при установке на пару миллиметров приведут к тому, что работать они не будут.

Микропроветривать необходимо ставить вплотную к ответной планке. Если между ними есть зазор, микропроветриватель придется открутить и подвинуть.

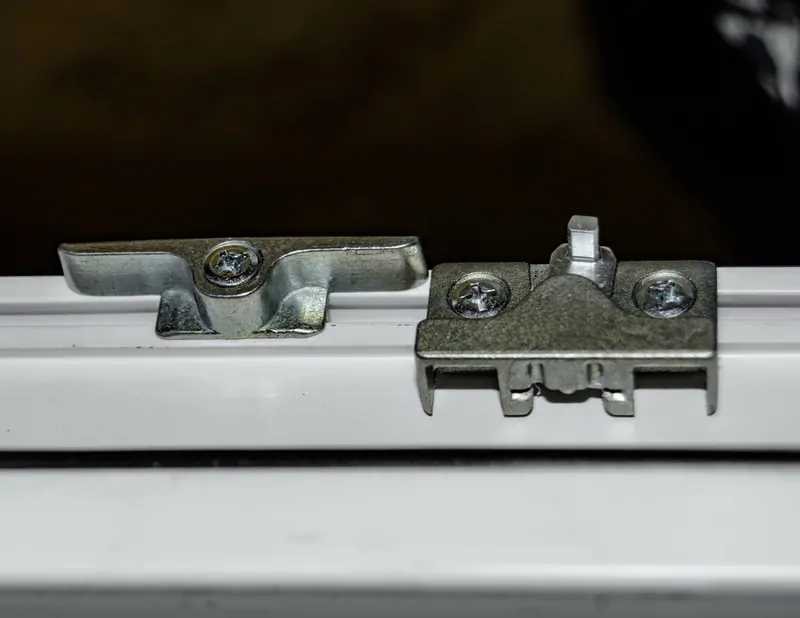

Фото: причина, по которой окно не встает в режим проветривания – установка микропроветривателя со смещением от ответной планки. © photogenica.ru Фото: причина, по которой окно не встает в режим проветривания – установка микропроветривателя со смещением от ответной планки. © photogenica.ru

  • Зазор между рамой и створкой больше необходимого

Когда нарушена геометрия окна, механизм не входит в зацепление потому, что части не достают друг до друга. Окно не держится в режиме проветривания. Самостоятельно устранить эту причину проблематично. Придется вызвать мастера для диагностики и устранения.

  • Окно не переводится в режим проветривания, не открывается режим проветривания пластикового окна, окно не встает в режим проветривания

Когда створку невозможно перевести в режим проветривания, потому что не поворачивается ручка, причины следующие:

  • Неправильно установлены ответные планки на раме – проверяют это на открытой нараспашку створке.

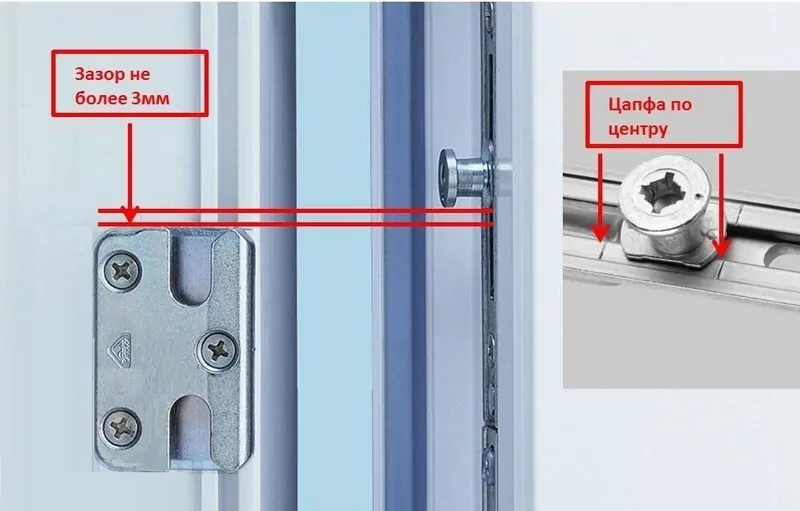

Фото: правильное расположение ответных планок и запорных цапф. © Roto Фото: правильное расположение ответных планок и запорных цапф. © Roto

При обнаружении несоответствия ответную планку передвигают на нужное место.

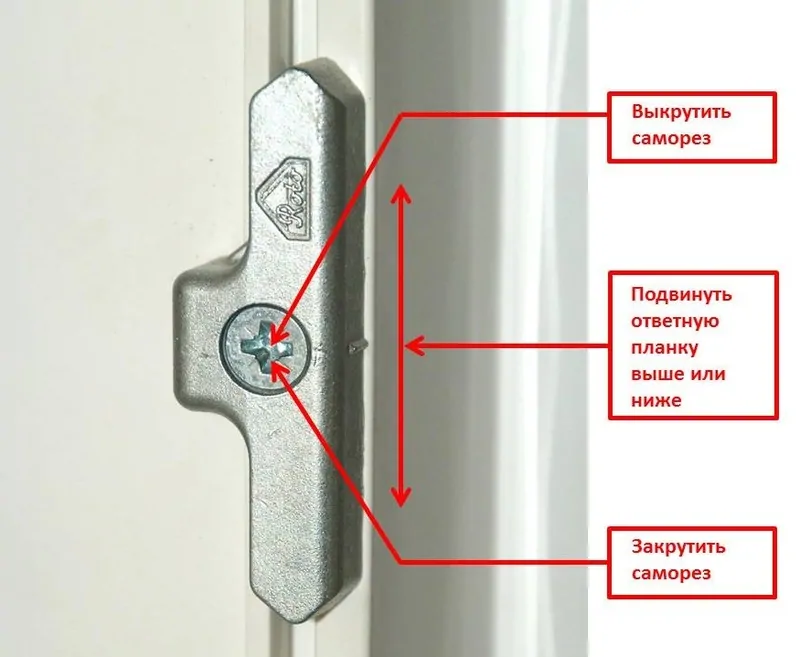

Фото: алгоритм установки ответной планки на место. © Roto Фото: алгоритм установки ответной планки на место. © Roto

Подробнее действия при обнаружении неправильного расположения цапф и ответных планок описаны

Для предотвращения проблем с открыванием окон в режим проветривания рекомендуется соблюдать правила эксплуатации фурнитуры:

  • Проводить периодическое техническое обслуживание фурнитуры, минимум раз в год смазывать ее машинным маслом
  • При сильном ветре закрывать створки, не оставлять их в режиме проветривания и микропроветривания
  • Перед поворотом ручки всегда необходимо убедиться, что створка полностью зашла в проем и не поворачивать ручку, если створка не закрыта полностью
  • Не усердствовать при повороте ручки – если она не поворачивается до конца, не нужно делать это с приложением силы. Поверните ручку до того момента, как она начнет сопротивляться и вызовите специалиста.

 Как сделать на окно режим проветривания?

Оптимальное и правильное решение – заказывать режим проветривания окна сразу при покупке. В этом случае, все механизмы установят на заводе, а в случае проблем устранят бесплатно в период гарантийного срока.

Если в момент покупки режим проветривания не был выбран, почти все механизмы устанавливаются на готовое и смонтированное окно.

  • Ограничители открывания

Гребенку и тросик легко установить самостоятельно. Специального оборудования не требуется. Инструкции по установке прилагаются к механизмам.

  • Замена поворотного проветривания на поворотно-откидное или откидно-поворотное

Это делают специалисты по той простой причине, что купить фурнитуру в магазине невозможно. При замене типа открывания в рамках одной марки фурнитуры, возникает одна проблема – на поворотных створках встречается накладная петля по центру створки. В откидных створках она мешает открыванию и ее приходится снимать, от чего остаются отверстия на профиле. Решается проблема распилом петли, после чего рамная и створочная часть не сцеплены друг с другом, и петля только визуально закрывает отверстия, но не мешает откидывать створку. Другой вариант – заделать отверстия жидким пластиком, при этом места заделки будут видны.

Если меняется одна марка фурнитуры на другую, могут не совпасть отверстия под петли, но визуально это не видно.

  • Установка ступенчатого или микропроветривания

Эта операция так же для специалиста. При обращении в ремонтную или оконную компанию за этой услугой необходимо назвать марку фурнитуры (она прописана в договоре), чтобы мастер подобрал подходящий механизм.

Как убрать режим проветривания в пластиковых окнах

Если вы решили отказаться от режима проветривания, то их придется снять.

Гребенка, тросик, ступенчатое и микропроветривание откручиваются, но отверстия от их установки остаются. Заделать их поможет жидкий пластик, но окно визуально будет испорчено.

Встроенный в ножницы механизм проветривания удалить невозможно.

Приточные клапаны

Клапаны проветривания – отдельные системы, не относящиеся к фурнитуре. Это устройства, обеспечивающие постоянную подачу воздуха при закрытых створках.

Вентиляционные клапаны подразделяются на механические и электрические. Работа механических клапанов основана на подаче воздуха через отверстия в профиле или удаление части уплотнителя, которые затем перекрываются механизмом клапана.

К достоинствам механических вентиляционных клапанов относится доступная цена от 1000 рублей, возможность самостоятельной установки.

К минусам – повреждение профиля, которое невозможно устранить, если от клапана захочется отказаться, будет промерзание в сильный мороз и низкая звукоизоляция.

Эконом-версии клапанов дорого обойдутся при эксплуатации. Через них задувает даже в закрытом положении. Часто их заклеивают скотчем или затыкают. В месте проветривания обычно скапливается черная пыль.

 Эконом-клапан от застройщика напоминает петлю – постоянное скопление пыли и продувание даже в закрытом режиме. © oknamedia Эконом-клапан от застройщика напоминает петлю – постоянное скопление пыли и продувание даже в закрытом режиме. © oknamedia

Автоматические клапаны – это серьезные дорогостоящие устройства, их установка не всегда связана с окном. Они устанавливаются в верхней части оконного проема над окном или в стене, требуют подключения к электросети.

Достоинства автоматических клапанов – высокая звукоизоляция, подача очищенного и подогретого воздуха в нужное время и в необходимом количестве.

Недостатки автоматических клапанов – высокая цена, уменьшение светового проема, затраты на электроэнергию.

Вывод

Целесообразность вентиляции помещений отрицать невозможно. Это основа высокой работоспособности, полноценного сна и профилактика заболеваний дыхательной системы. Выбор режимов проветривания достаточен для потребителей во все виды недвижимости. Самым недорогим и надежным способом проветривания можно считать, поворотно-откидное + микрощелевое зимнее проветривание в окнах. Оно заменяет форточки, позволяет безопасно впускать воздух в помещение, когда необходимо.

* - Статья содержит контекстную и визуальную рекламу ООО "РОТО ФРАНК", ИНН 7713273035  Токен: Pb3XmBtzswFots8u8qfQ2dTjApZVbzmmZyFytar

Комментарии(1)

Комментарии(1)

Удалить комментарий
Удалить комментарий
27.01.2023

После таких материалов надо отдыхать...

Удалить комментарий
Удалить комментарий
Ответить на комментарий
Сэм
Имя
Это поле необходимо заполнить.Минимальное количество символов - 2.Максимальное количество символов - 50.
E-mail
Это поле необходимо заполнить.Bведите корректный адрес электронной почты.
Сообщение
Это поле необходимо заполнить.Минимальное количество символов - 2.Максимальное количество символов - 3000.
Даю свое согласие на сбор, хранение, обработку персональных данных, с политикой конфиденциальности ознакомлен и согласен

Добавить комментарий

Все комментарии проходят проверку на СПАМ и соответствие правилам ОКНА МЕДИА
Имя
Это поле необходимо заполнить.Минимальное количество символов - 2.Максимальное количество символов - 50.
E-mail (Нужен для удаления комментария и получения ответов)
Это поле необходимо заполнить.Bведите корректный адрес электронной почты.
Сообщение
Это поле необходимо заполнить.Минимальное количество символов - 2.Максимальное количество символов - 3000.
Даю свое согласие на сбор, хранение, обработку персональных данных, с политикой конфиденциальности ознакомлен и согласен.
Отменить
Kupi okno 2h

Окна в вашем городе

+7 (800) 500-40-33(звонки по России бесплатно)Рассчитать онлайнУслуга бесплатна
