Самый большой многоэтажный 3D-дом построили за рекордные 10 недель благодаря модульным пластиковым окнам

Немецкий производитель окон совместно с застройщиком реализовали революционный строительный проект, возведя крупнейший в Европе многоквартирный дом с помощью 3D-печати всего за 10 недель. Какую технологию использовали застройщики и оконные компании, читайте в материале портала ОКНА МЕДИА.

3D – дом с модульными пластиковыми окнами за 10 недель

Немецкий застройщик Rupp (Rupp Group) в 2024 реализовал в городе Иллертиссен (Бавария, Германия) инновационный строительный проект, возведя многоквартирный дом жилой площадью 430 м² с помощью 3D-печати за очень короткий срок. От подписания контракта до возведения чернового контура здания прошло всего 10 недель. Это здание стало крупнейшим печатным жилым домом в Европе.

Ключевым фактором успеха стало применение принципиально нового подхода в производстве и установке пластиковых окон и балконных дверей.

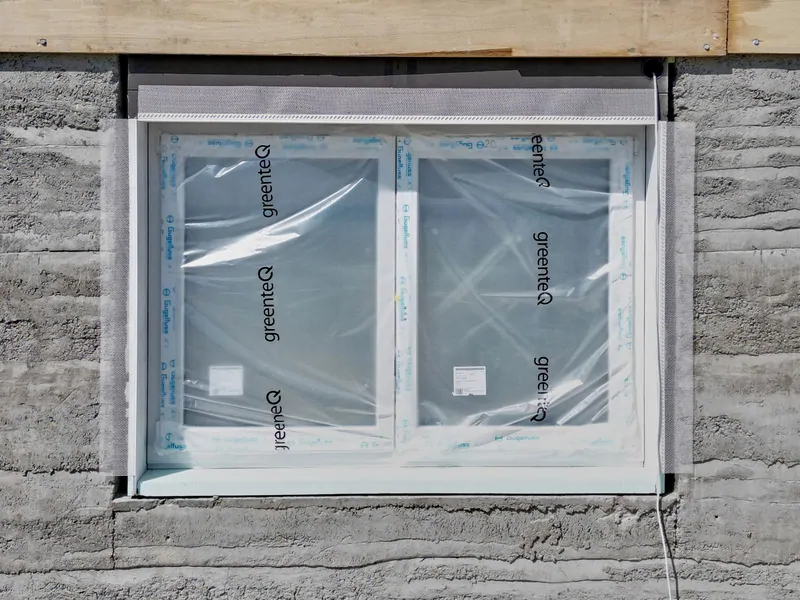

Фото: новое модульное пластиковое окно в построенном с помощью 3D-печати, многоэтажном жилом доме в Иллертиссен, Германия © glasweltПроизводитель окон Gugelfuss, участвующий в проекте, впервые за свою 54-летнюю историю перешел на серийное сборочное производство специальной модульной системы окон – с рамой Beck+Heun. Это позволило интегрировать оконные элементы в здание прямо в процессе печати стен, а не после её завершения, что кардинально изменило и ускорило весь технологический процесс строительства дома.

Михаэль Освальд, управляющий директор Rupp Buildingdruck GmbH: «Это было очень важным фактором успеха проекта, потому что позволило поэтажно интегрировать элементы оконных и балконных дверей в черновую печать, что сэкономило нам недели и произвело революцию в процессе строительства".

Как создается модульное окно на заводе Gugelfuss

Предварительно рамы Beck + Heun в готовом виде – с подоконниками, наружными отливами, встроенной изоляцией, коробками для жалюзи и монтажными выступами, поступают на оконный завод Gugelfuss.

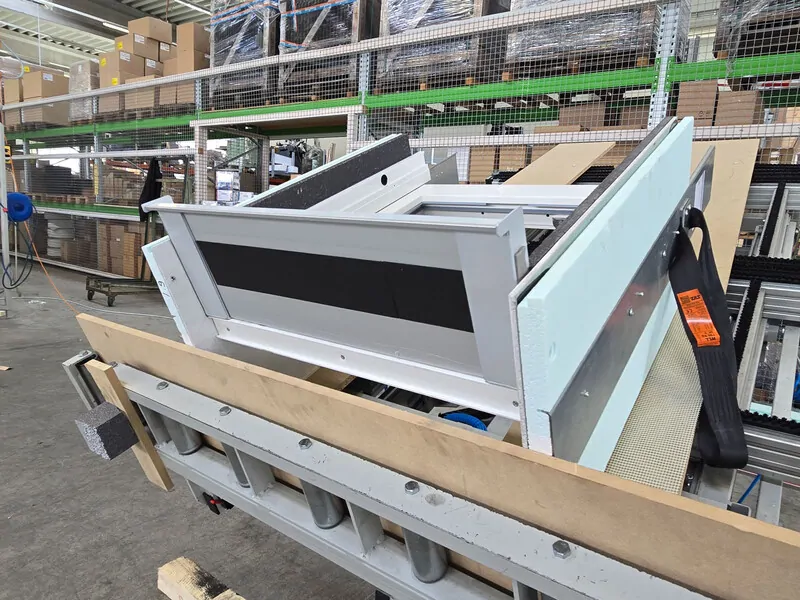

Фото: собранное модульное окно с рамой Beck + Heun на заводе компании Gugelfuss, © glasweltПроизводитель окон интегрирует свои оконные и дверные балконные блоки в эти рамы, что позволяет получать готовые модульные светопрозрачные конструкции.

Процесс строительства дома с монтажом окон на стройплощадке

Важным моментом ускоренного процесса 3D-печати дома является доставка модульных оконных и дверных балконных блоков на стройплощадку по принципу – «точно в срок», что и делает производитель – оконный завод Gugelfuss.

Так как монтаж окон интегрирован в процесс возведения стен дома, им занимаются не монтажники оконной компании, а команда генерального подрядчика. Строители из команды Rupp с помощью крана устанавливали готовые модульные оконные и дверные балконные блоки в специальные проемы прямо во время печати этажа.

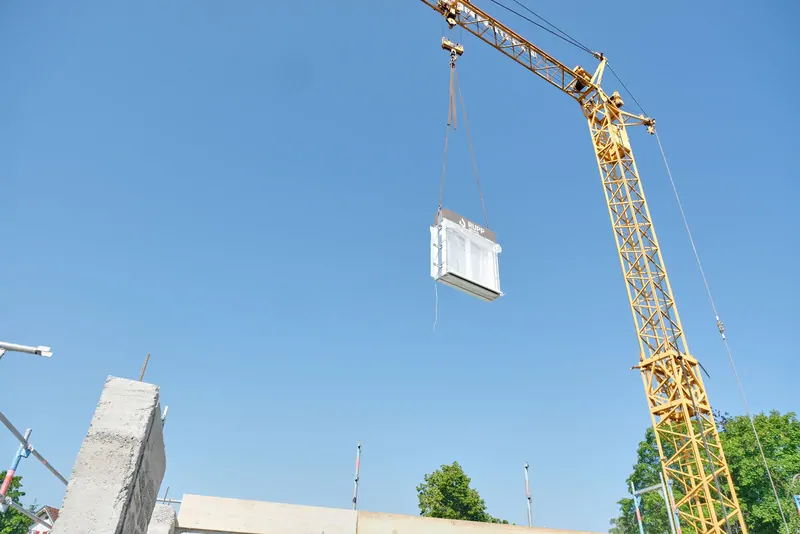

Фото: с помощью подъемного крана модульное окно транспортируется к месту монтажа, © glaswelt

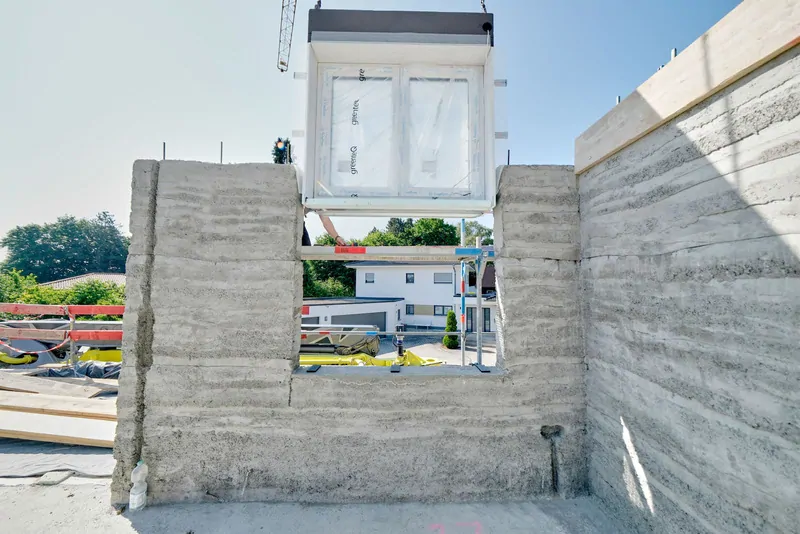

Фото: вставка модульного окна в напечатанную часть оконного проема, © glaswelt

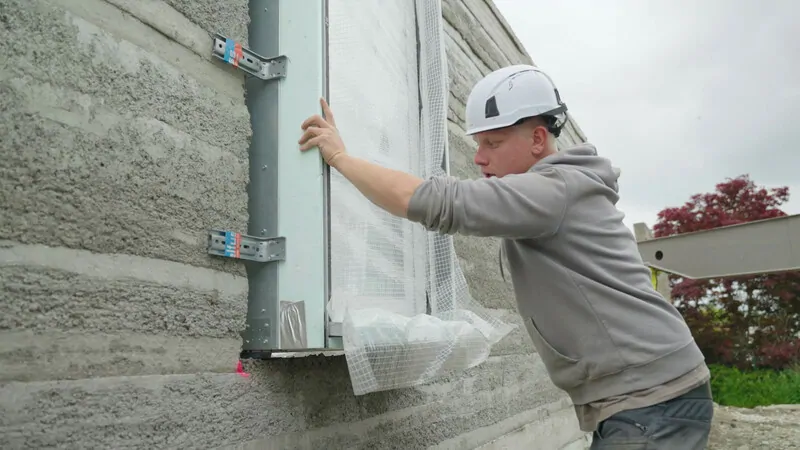

Фото: окончательное позиционирование модульного окна в оконный проем, © glasweltДиректор по эксплуатации Rupp Group. Янник Линднер: «Если вы, как генеральный подрядчик, можете выполнять установку окон и дверей с помощью своих сотрудников, это является ключевым преимуществом, потому что вы больше не зависите от наличия у производителя окон монтажника. Особенно с учетом нехватки квалифицированных кадров, которая затрагивает все строительные отрасли, это важный аспект для будущих проектов».

Управляющий директор компании Gugelfuss, Макс Гугельфус: Мы видим преимущества в новом процессе. Как, возможно, и у большинства производителей окон, у нас в настоящее время есть узкое место в сборке из-за нехватки квалифицированных рабочих. Высвобождение специалистов от процесса монтажа окон позволяет принять больше производственных заказов и, следовательно, повысить коэффициент использования на производстве".

Руководитель проекта, Майкл Аухтер из технической службы Gugelfuss GmbH: «Любые дополнительные затраты на оконные и дверные элементы можно легко компенсировать за счет экономии в других местах. Генеральный подрядчик может обойтись без строительных лесов в течение нескольких недель, и в целом весь процесс строительства также сокращается на пять-шесть недель. Кроме того, на строительной площадке больше нет простоев, потому что черновое строительство закрывается так быстро, как никогда раньше».

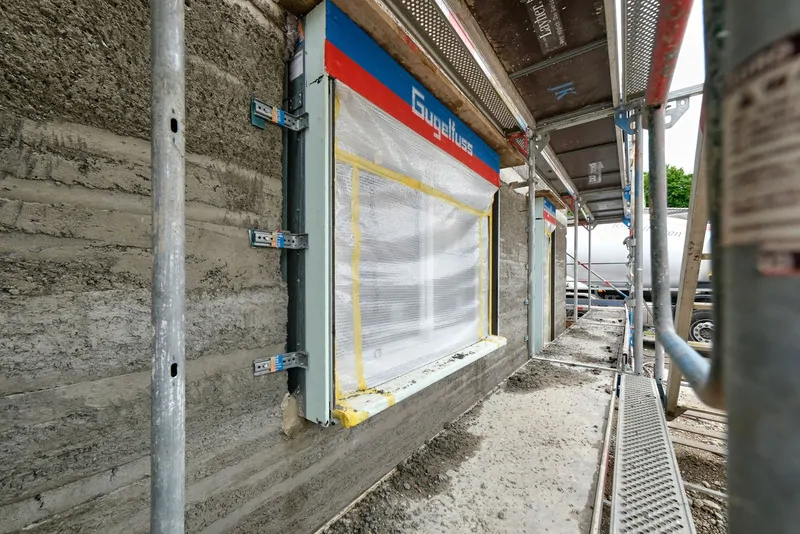

Фото: смонтированное модульное окно в стене дома, © glaswelt

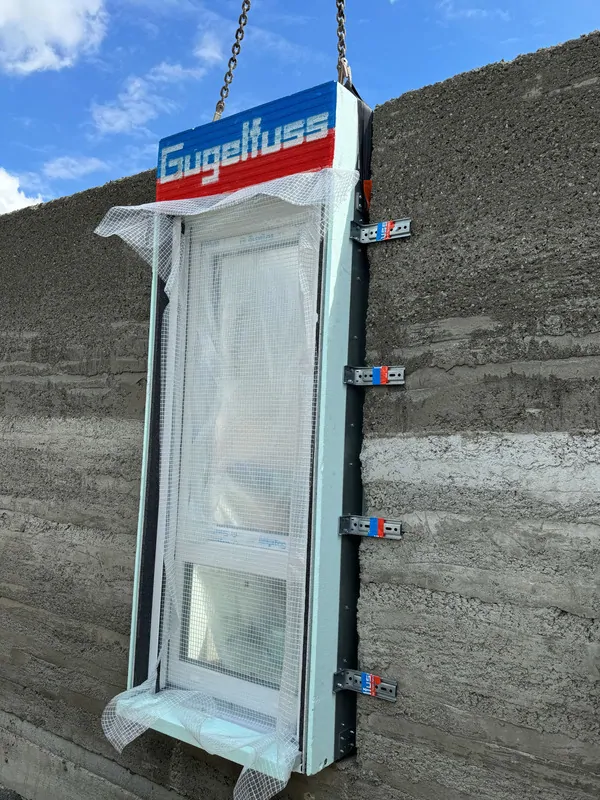

Фото: смонтированная модульная балконная дверь, © glasweltНижние этажи закрываются до того, как был напечатан верхний.

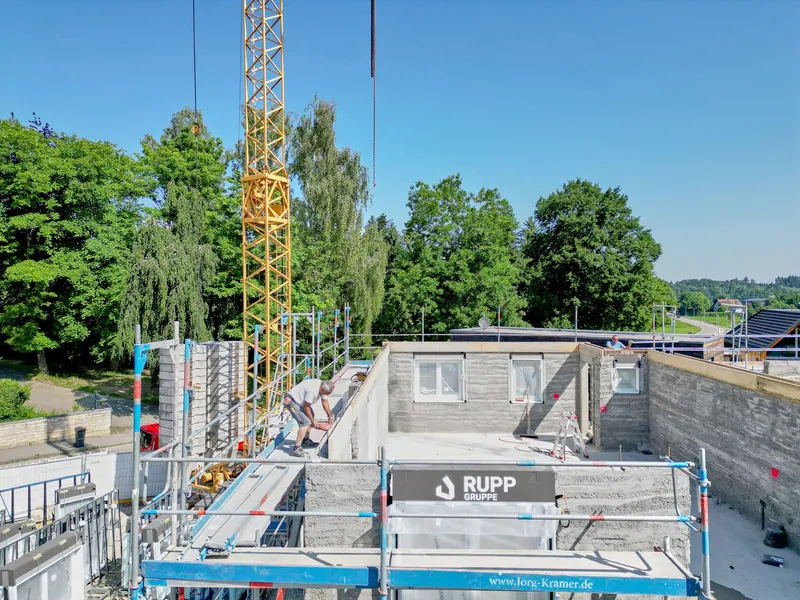

Фото: перед печатью следующего этажа нижний уже остеклен, © glaswelt

Плюсы новой технологии для разных участников процесса

Данная технология интегрирования окон и дверей в процесс строительства дома дает ряд плюсов всем участникам проекта:

• Застройщик: Самостоятельная установка окон застройщиком дает гибкость, независимость от доступности монтажников окон от оконной компании, что позволило сэкономить 5-6 недель, отказавшись, в том числе, от строительных лесов на длительный срок.
• Производитель окон: Снятие обязанности по монтажу снимает «узкое место», вызванное нехваткой кадров, и позволяет принимать больше заказов, повышая загрузку производства.
• Строительная отрасль: Переход на сборное и модульное строительство с глубокой интеграцией инженерных систем на ранних этапах – это ответ на вызовы нехватки квалифицированных рабочих и необходимости кардинального ускорения сроков строительства. Сотрудничество новаторов в области 3D-печати и традиционных производителей открывает путь для «строительства будущего» уже сегодня.

Для сравнения: алюминиевые модульные фасады сегодня на пике популярности в высотном строительстве. Позволяют легко и быстро осуществлять монтаж отдельных готовых блоков, составляющих фасад, в среднем за 10-20 минут.

Вывод

Успешная реализация данного проекта продемонстрировала перспективное технологическое направление   в строительной отрасли, где успех определяется не только скоростью 3D-печати, но и оптимизацией смежных процессов, в частности монтажа готовых модульных окон и балконных дверей.
