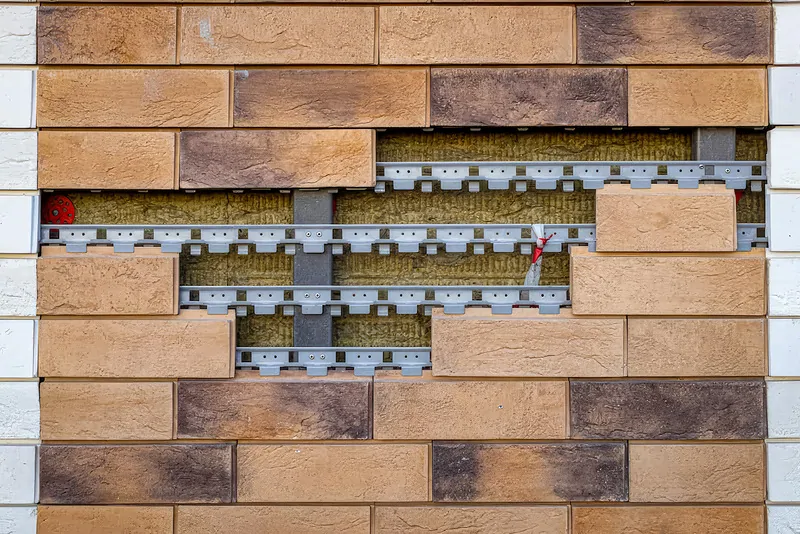

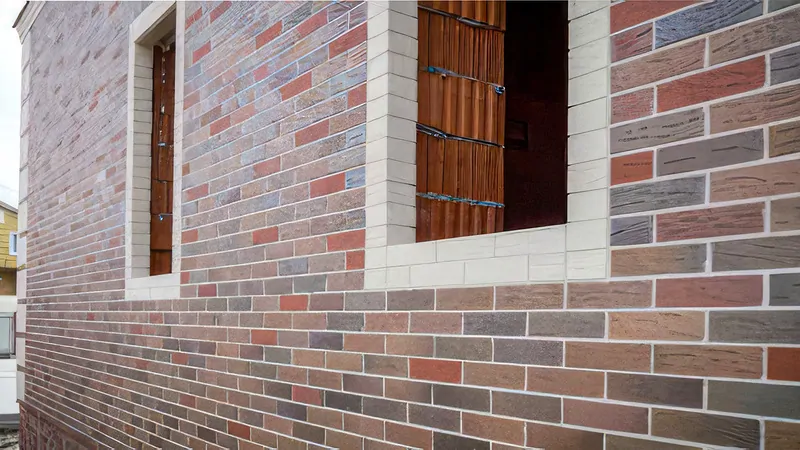

Фасады загородных домов с отделкой из клинкера (отделочного кирпича или декоративных панелей) придают зданиям особый шарм, одновременно защищают их от атмосферных воздействий и отлично выполняют теплоизоляционную функцию. Однако при монтаже или санации фасадов такого типа возникает часто проблема нехватки места и крепежа для оптимального вывода окна вперед в зону утеплителя. Из соображений энергоэффективности это необходимо для преодоления мостов холода. Система крепления материала COMPACFOAM CF125 в несущую стену вокруг проема решает эти проблемы.Фото: © COMPACFOAM GmbH
Порядок монтажа закладной коробки в фасад с существующей отделкой
Фото: © COMPACFOAM GmbH
Данная система внешнего монтажа (или монтажа на выносе) обеспечивает скорость, надежность выполнения и экономичность установки окон и дверей в плоскости теплоизоляции фасадов из двойных стен (несущей и отделочной). Система поставляется с металлическим шаблоном, который позволяет высверливать в несущей стене через закладные коробки (профили) отверстия под необходимым углом, а затем надежно привинчивать эти профили турбо-винтами между двумя стенками. Т.е. выносная или закладная коробка по периметру проема крепится не с лицевой стороны профиля под прямым углом (как в случае классического выноса), а с внутренней стороны профиля COMPACFOAM CF125 под наклоном. Создается долговечное прочное соединение, надежно передающее нагрузку окна и перенося от него эксплуатационные нагрузки на стену. При этом, конечно, сильно облегчаются монтажные работы.
Фото: © COMPACFOAM GmbH

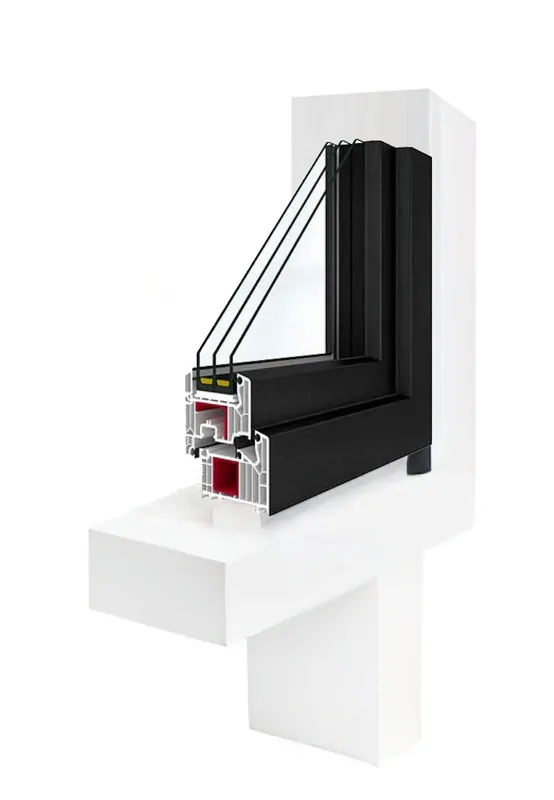

Профили для внешнего монтажа обязательно предварительно приклеиваются монтажным клеем PURAFLEX 9155 к несущей стене. В результате такого закладного монтажа тепловой и несущей коробки получается утепленный каркас, улучшающий общие теплотехнические характеристики всего элемента при установке окон в плоскости теплоизоляционного слоя.
Фото: © COMPACFOAM GmbH Параметры и надежность системы COMPACFOAM CF125 «KLIMA KONFORM SYSTEM 2.0» (ПРИСТЕННЫЙ МОНТАЖ НА ВЫНОСЕ) проверены и сертифицированы независимыми лабораториями, вкл. IFT Rosenheim.
Для надежного крепления к стенам предлагается профиль COMPACFOAM CF125. Фото: © COMPACFOAM GmbH
Качественный монтаж как простое мастерство с нужными материалами

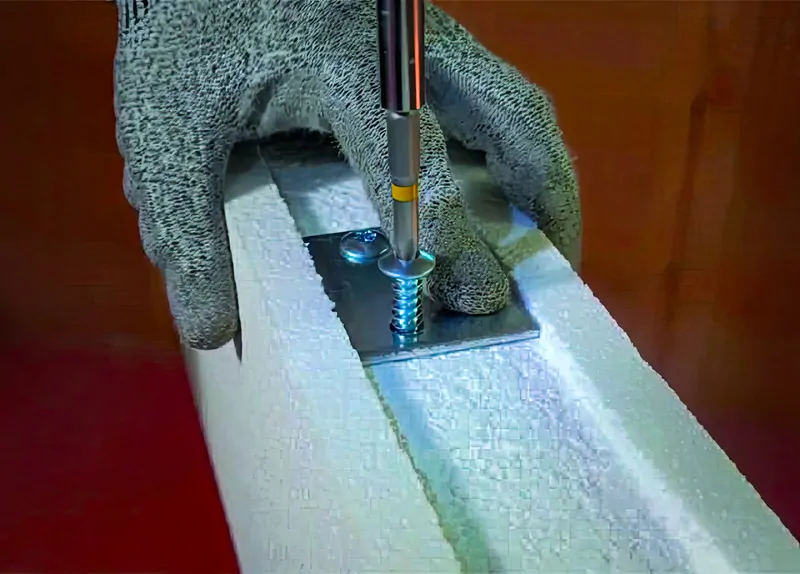

После того, как клей нанесен на профиль, коробка установлена в зазор между стенами и сделаны отверстия по шаблону, далее профили крепятся к несущей стене с помощью крепежных винтов соответствующеq длины (зависит от материала стены, пример: глубина в закладной коробке + 40 мм для стены из бетона). После этого, в закладную коробку традиционно крепится коробка окна – на пластинах или анкерах. Подставочный профиль на нижнюю часть коробки из COMPACFOAM CF100 можно устанавливать без несущих подкладок. Нижняя часть выносной коробки абсолютно ровная. Крепится подставочный профиль к коробке окна также с помощью клея PURAFLEX 9155 и прикручивается саморезами. Подставочный профиль на нижнюю часть выносной коробки также рекомендуется посадить на тот же монтажный клей.

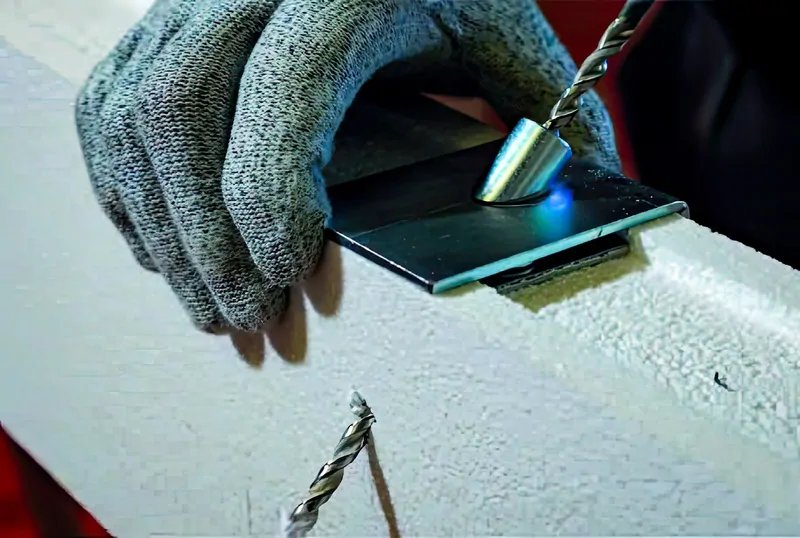

Для быстрого монтажа в плоскости теплоизоляции предлагается шаблон для сверления отверстий по диагонали, в которое вкручивается крепежный винт. Фото: © COMPACFOAM GmbH Зазоры между закладной коробкой и рамой окна вверху и по сторонам заполняются монтажной эластичной пеной PURAFOAM 5175, после высыхания излишки обрезаются. С внутренней стороны изделий монтажные швы закрываются в 2 слоя с помощью кисточки пароизоляционной жидкой лентой BLOWERPROOF – по всему периметру, вкл. подставочный профиль. Финишная толщина пароизоляционного слоя – 1 мм. С внешней стороны изделий в нижней части вначале наносится гидрофартук из жидкого пластика FRANKOSIL – на подставочный профиль и с заходом на закладную коробку из CF125. Финишная толщина гидрофартука – 3 мм. И в последнюю очередь на монтажные швы снаружи сверху и по сторонам наносится 2 слоя жидкая пароизоляционная лента ISOPROOF. Финишная толщина гидроизоляционного слоя – 1 мм.
Мастерское применение материалов для сложных задач монтажа
Закладные профили имеют ширину 90 мм и могут иметь разную высоту на выбор заказчика от 60 мм до 200 мм, наша рекомендация для оптимального сечения = 80х90 мм. Профили CF15 плотностью 175 кг на куб и длиной 1125 мм долговечны и не стареют. Они просты в установке и могут быть легко обработаны с помощью ножовки по дереву. Это соответствует философии удобства и качества монтажа. Сращивание происходит непрерывно, поэтому при резке длина не теряется. Соединение профилей между собой осуществляется также с помощью клея PURAFLEX 9155. Это еще больше снижает затраты и экономит ценное сырье.
Фото: © COMPACFOAM GmbH Высококачественная система COMPACFOAM CF125 «KLIMA KONFORM SYSTEM 2.0» предлагается компанией СДМ-ХИМИЯ в качестве отличной монтажной Технологии для установки изделий между двумя стенами в вентилируемом пространстве клинкерных фасадов. С помощью данной системной процедуры окна располагаются в оптимальной плоскости, не затрудняя работу монтажников. Она дает свободу при проектировании и выполнении установки окон для выбора оптимального варианта, а небольшое количество комплектующих сильно упрощает работу.

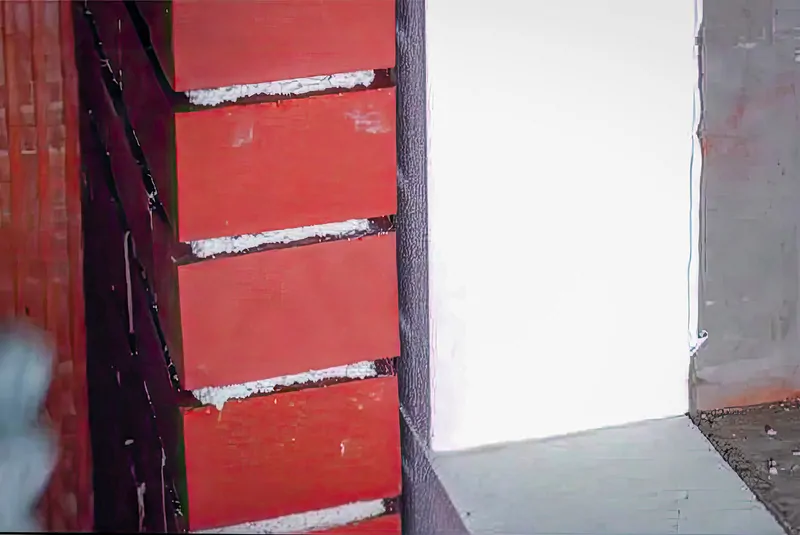

После установки профиль CF125 создал идеальную коробку для установки окна. Фото: © COMPACFOAM GmbH Для разных вариантов монтажа можно использовать все способы герметизации, о которых упоминалось выше и которые еще есть в программе, на пример, зазор между клинкером и рамой окна пройти с помощью герметика для природного камня RAMSAUER 440 соответствующего клинкеру цвета на выбор заказчика – от светлого жасмина до темного антрацита!
