Витражное остекление пластиковыми окнами

ёОгромными витражными окнами грезят будущие домовладельцы, рассматривая проекты домов и коттеджей. Но часто остекление мечты разбивается о суровую реальность – не все оконные профили подходят для витражного остекления, а подходящие слишком дорогие. Приходится искать приемлемый по цене и качеству вариант. Можно ли купить пластиковые витражи – читайте в статье.

Что такое витражное остекление?

«Vitrage» в переводе с французского означает оконное стекло, окно. Смысл слова «витраж» – прозрачность, видимость на просвет, застекленная поверхность, остекление. Витражами называют и стеклянные картины из кусочков цветного стекла или их современные имитации, изготовленные с применением пленок или краски.Полностью стеклянный фасад называют витражным остеклением. © oknamedia В сфере строительства термин «витражное остекление фасадов» объединяет все крупноразмерные плоскости остекления – панорамные окна, витрины, широкие окна в пол, или сплошные стеклянные фасады. Дом с витражным остеклением. © VEKA  Цена витражного остекления напрямую зависти от внешнего вида витражного остекления, размеров витражного остекления и материалов для их производства. Рассмотрим виды витражного остекления подробнее.

Витражное остекление виды

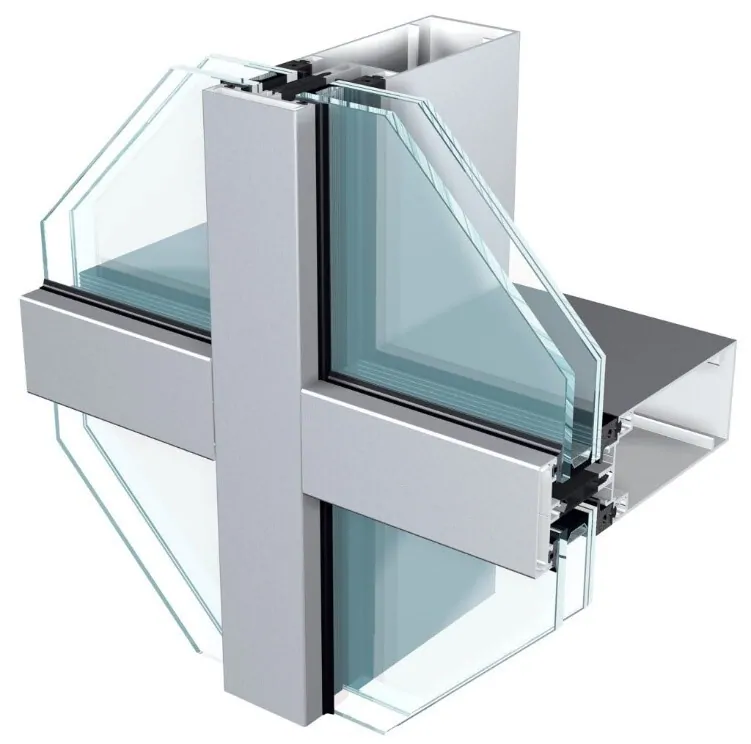

Алюминиевое витражное остекление

Профиль для витражного остекления из легкого, прочного алюминия по праву лидирует среди материалов для масштабного остекления. Но в витражном остеклении из алюминиевого профиля много нюансов - за и против. Витражное фасадное остекление из алюминия практически не имеет ограничений по размерам – сплошные витражи небоскребов выполнены именно из него.Фото: Витражное остекление из алюминия © oknamedia    Для витражного панорамного остекления, огромных площадей остекления применяют специально разработанные системы – фасадные.Стоечно-ригельная система остекления из алюминия © Алютех Вертикальные элементы стойки и горизонтальные ригели собираются между собой на объекте. Сечение стоек и ригелей подбирается инженером-конструктором в зависимости от расчетных нагрузок. Чем выше витражное остекление здания и больше расстояние между стойками, тем профиль массивнее.

При остеклении видимая ширина профилей 25-50 мм. Поэтому витражи из алюминия получаются воздушными и прозрачными, особенно при больших размерах.

Плюсы алюминиевого витража:

• У алюминиевого витражного остекления размеры не ограничены.
• Не требуется дополнительная подконструкция для монтажа.
• Витражное остекление может монтироваться под наклоном и горизонтально.
• Возможна установка толстых и тяжелых стеклопакетов с широким ассортиментом опций.
• Изящный внешний вид остекления больших площадей.
• Срок эксплуатации до 80 лет.
• В фасад можно скрыто интегрировать дверь в витражное с остекление – её не видно на просвет, не уменьшается световой проем.
• Алюминий красится и ламинируется, как и ПВХ-профиль. Кроме того, есть другие технологии декорирования – анодирование и сублимация, недоступные для других материалов.

Недостатки алюминиевого витражного остекления:

• Относительно пластиковых высокая стоимость остекления в 1,5-2,5 раза в зависимости от качества комплектующих.
• Долгий срок изготовления остекления – от двух месяцев до года.
• Обязателен конструкторский расчет витражного остекления из алюминия.
• Высокая цена ошибки в проектировании и монтаже остекления.
• Сложности с заменой треснувших стеклопакетов (они устанавливаются и закрепляются в проеме с наружной стороны). При остеклении часто используется закаленное стекло и/или триплекс, стоимость замены стеклопакета увеличивается в разы.
• Алюминиевое витражное остекление холоднее в сравнении с пластиковых равных параметров. Дополнительное утепление приводит к значительному подорожанию.

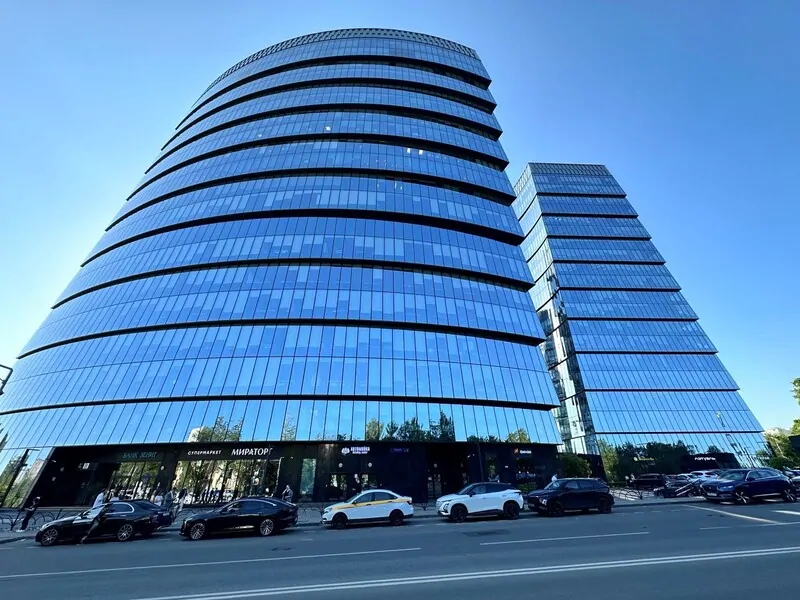

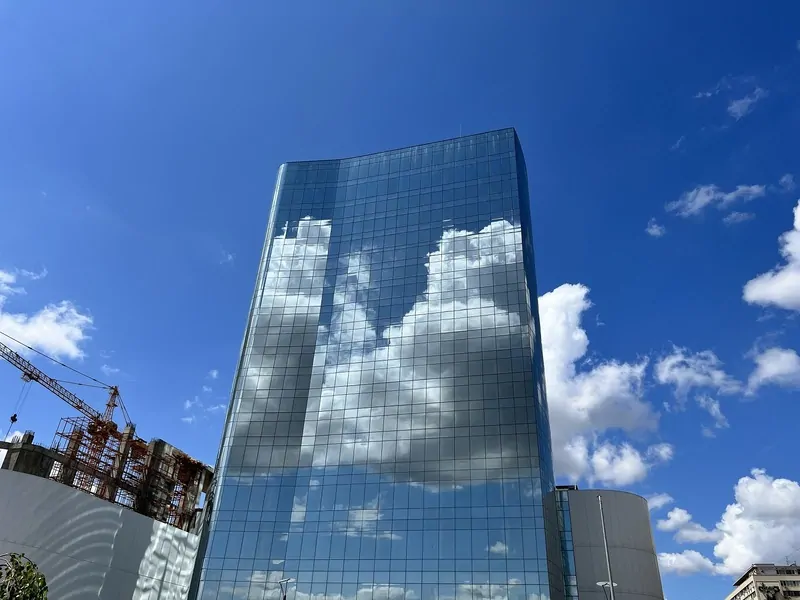

Конкуренцию алюминию в остеклении полностью стеклянных фасадов небоскребов, торговых центров и другого крупногабаритного остекления составляет только стальной профиль, но он значительно дороже и применяется очень редко. Никакие другие профили на больших фасадах не применяются вследствие недостаточной жесткости. Для меньшей площади остекления есть доступная замена - витражи ПВХ окон.

Дерево-алюминиевое витражное остекление

Крайне редко встречающаяся комбинированная система для витражного фасадного остекления. Состоит из деревянных стоек и ригелей и наружных алюминиевых элементов.Фото: Дерево-алюминиевое витражное остекление в пол. © oknamedia    Деревянное витражное остекление выбирают очень состоятельные любители натурального дерева. Производителей подобных систем мало, поскольку сфера применения ограничена загородными домами, цена высокая, сроки производства доходят до года. В основном используется в ИЖС и ресторанах. Для сплошных крупногабаритных фасадов не используется из-за сложности в стыковке деревянных стоек между собой – небоскреб не остеклить.

Преимущества дерево-алюминиевого витражного остекления:

• Материал для ценителей всего натурального.
• Высокая теплоизоляция.

Недостатки дерево-алюминиевого витражного остекления:

• Высокая цена деревянного остекления.
• Мало производителей.
• Длинные сроки изготовления.
• Размеры ограничены, как правило, длиной бруса – высота витражного остекления из дерева примерно 6 метров.
• В любом деревянном остеклении требуется периодический уход и окрашивание древесины снаружи – 1 раз в 5 лет.

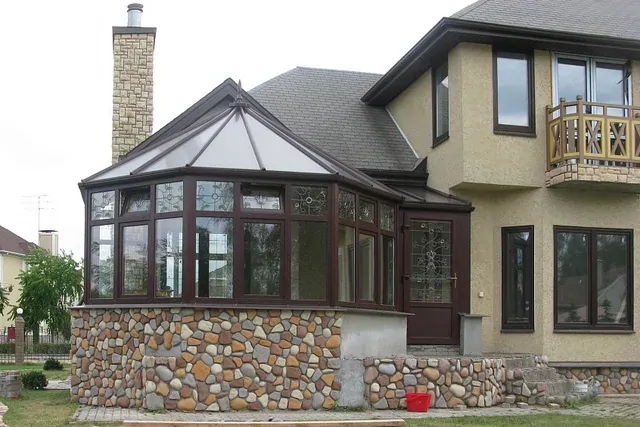

Пластиковые окна витражи

Выбрав проект витражного остекления дома, хозяева подбирают материалы для его строительства – какими будут стены, кровля, остекление. При проектировании домов с окнами стандартных размеров, на них обращали немного внимания. Покупали простые пластиковые окна, не требующие сложных конструкторских расчетов. В результате смета остекление определялась по остаточному принципу.

Когда началась мода на панорамное остекление, оконные компании, мыслившие «по старинке», делали большие витраж ПВХ, как и стандартные, из одинаковых материалов. Смета на витражное остекление также определялась по остаточному принципу. Со временем компании получали дорогостоящие рекламации на витражи из пластика, а пользователи множество проблем с закрыванием и продуванием. Ремонт витражного остекления не всегда возможен. Замена витражного остекления очень дорогое мероприятие. К цене прибавится не только покупка нового остекления витража, но и демонтаж витражного остекления старого, а это иногда десятки тысяч рублей.Пластиковое витражное остекление фото © VEKA Витражное остекление за счет огромных размеров принимает на себя повышенные нагрузки от ветрового давления, температурных перепадов. Важен и собственный вес витражного остекления.

Витраж из пвх профиля обычного, изготовленный и смонтированный без учета возможностей профиля и действующих нагрузок, преподнесет массу сюрпризов:

• Деформация и прогиб пластикового профиля – продувания и промерзания зимой.
• Треснувшие стеклопакеты.
• Треснувшие углы рам остекления.
• Заклинившие створки.
• Клиенты, настроенные на воздушное и прозрачное остекление, не готовы видеть массивные стыковки рам между собой. В результате предъявляют претензии к внешнему виду витражей из обычного пластикового профиля.

Возникает закономерный вопрос – почему возникают проблемы и можно ли сделать остекление витража из ПВХ-профиля красивым и комфортным?

Ответ кроется в устройстве и технических характеристиках пластикового профиля. Витражное остекление ПВХ профилем сделать можно, но с учетом его возможностей и выбрав правильный.

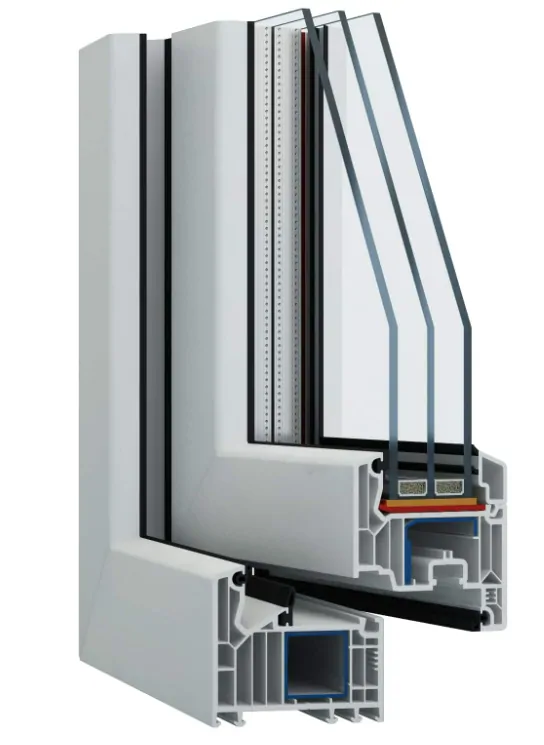

Устройство ПВХ-профиля

Пластиковый профиль – полая труба сложной формы, разделенная внутри перегородками на несколько воздушных камер.Профиль VEKA Softline 82. © VEKA Свойства ПВХ таковы, что несмотря на кажущуюся жесткость, пластиковый профиль не способен сохранять форму при воздействии нагрузок – он гнется. Чтобы придать пластику жесткость, в одну из внутренних камер вставляют стальной армирующий профиль.

Именно армирование воспринимает действующие нагрузки и благодаря ему окно сохраняет форму. Но армирующий профиль тоже бывает разной формы и толщины, и обладает разными статическими характеристиками.

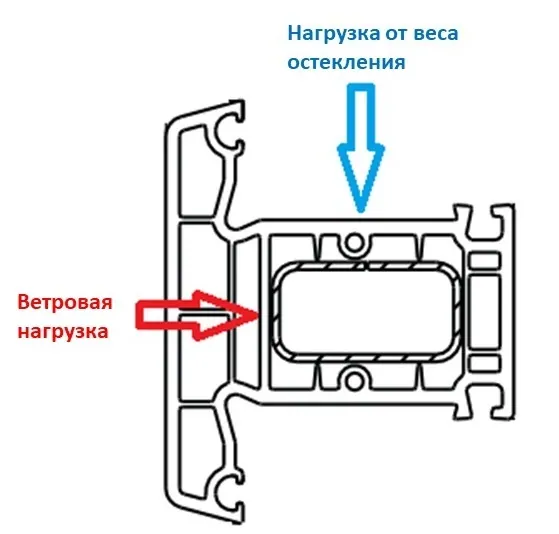

Витражная система остекления должна выдерживать следующие виды нагрузок:

• От собственного веса. Учитывается для расчета армирования в горизонтальных элементах, которые несут вес остекления.
• Эксплуатационная – переменное воздействие, например, если к окну прислоняется человек.
• Ветровая нагрузка – это основной вид воздействия, который определяет размеры и сечение армирования.

Чтобы подтвердить способность остекление витража выдерживать нагрузки, проводится статический расчет. Главная задача расчета – подтвердить, что изгиб элементов остекления под воздействием нагрузок не превысит допустимые значения. Допустимый прогиб несущих элементов устанавливается в проекте. Как правило он находится в пределах 1/300 части длины элемента.

Как сильно прогнется элемент остекления витража из пластика зависит от двух характеристик – модуля упругости и момента инерции армирующего профиля.

Модуль упругости – свойство материала, характеризующее способность профиля сопротивляться упругой деформации. Чем больше значение показателя – тем меньше деформация. Величина модуля упругости зависит от материала и формы сечения элемента. У ПВХ-профиля низкий модуль упругости – именно поэтому его усиливают и в статических расчетах не учитывают, оперируют только характеристиками армирующего профиля.

Сравнение модуля упругости материалов

Момент инерции – расчетная характеристика стального армирующего профиля. Показывает способность армирования сопротивляться изгибающему усилию. Зависит от формы армирования и его ориентации внутри пластикового профиля.Действующие нагрузки на импост остекления витража. © oknamedia

Зачем нужны эти цифры и что с ними делать? Конечно, оперировать этими данными должен профессионал.

Значения моментов инерции необходимы для проверки – выдержит витражное остекление действующие нагрузки с превышением или нет. Статический расчет делают для вертикальных и горизонтальных импостов (перемычек) и рам, если несколько изделий соединяются между собой.

Порядок действий:

• Рассчитывается ветровая нагрузка на витраж, которая может действовать на остекление витража. Она зависит от многих факторов – высота здания, место его постройки, высота остекления витража, расположение остекления относительно угла здания, размеров и формы остекления.
• На основании полученных данных определяется необходимый момент инерции профиля. Если реальное значение момента инерции для профиля равно или больше необходимой – остекление будет надежным и выдержит нагрузки. Если реальное значение момента инерции для профиля меньше необходимой – использовать данный профиль для изготовления данного остекления витража нельзя, нужно искать варианты усиления.

Варианты увеличения реального момента инерции:

• Использование армирования большей толщины.

Пример отличия моментов инерции армирующего профиля в виде замкнутой прямоугольной трубы в зависимости от толщины

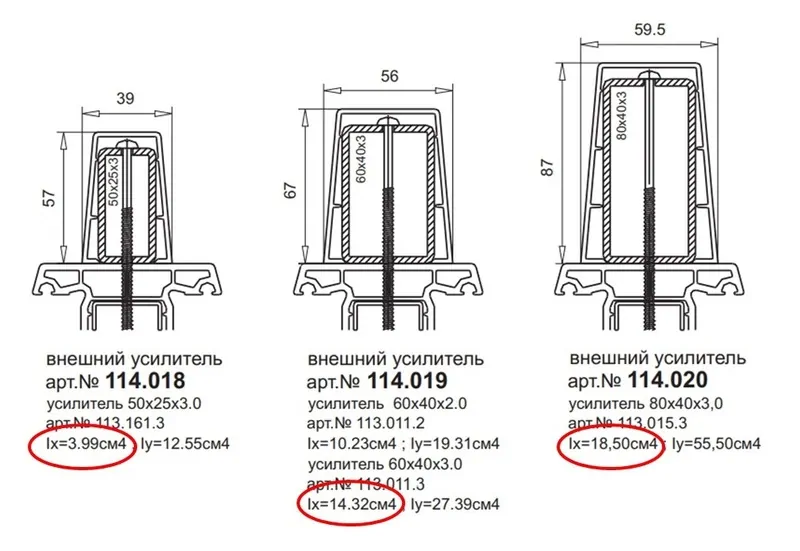

• Использование внешних усилителей

Внешние усилители – специальные профили, которые крепятся к наружной стороне импоста для придания ему жесткости. На рисунке ниже выделены моменты инерции разных усилителей – разница очевидна.Витражное остекление чертеж - скриншот каталога профиля VEKA. © VEKA Внешний усилитель не уменьшает световой проем, его видно только снаружи.

• Разделение одной большой конструкции витража на несколько и соединение их через усиленный соединитель. Это надежный вариант, но усложняет монтаж ПВХ витражей, ухудшает внешний вид и уменьшает светопропускание.

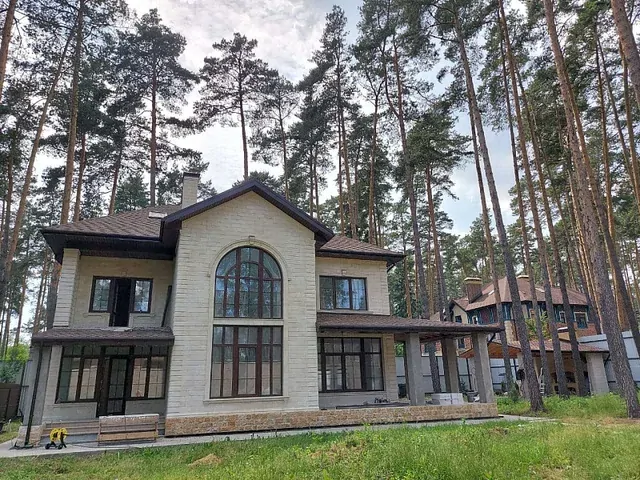

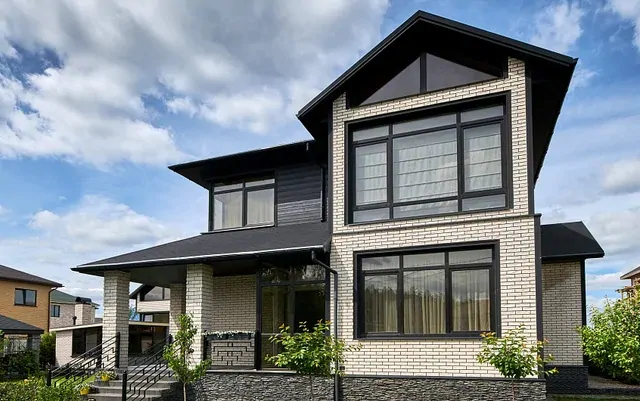

  Витражное остекление частного дома пластиковыми окнами. © VEKA
  На фото выше центральный витраж изготовлен из трех частей. Смета на арочные ПВХ витражи увеличится в 1,5 раза. Стыковка рам выполнена через усиленный соединительный профиль. Вот так это выглядит крупным планом.

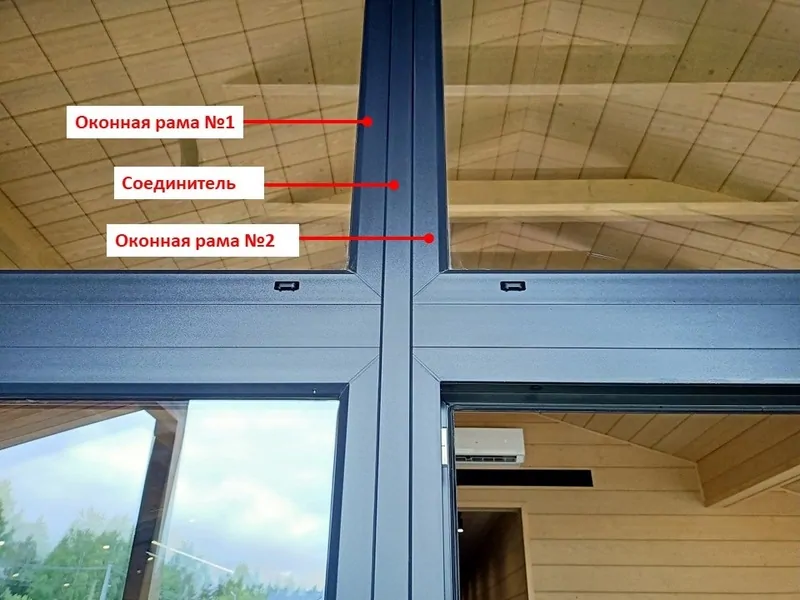

  Витражное остекление с дверью из нескольких пластиковых конструкций через усиленный соединитель. © oknamedia

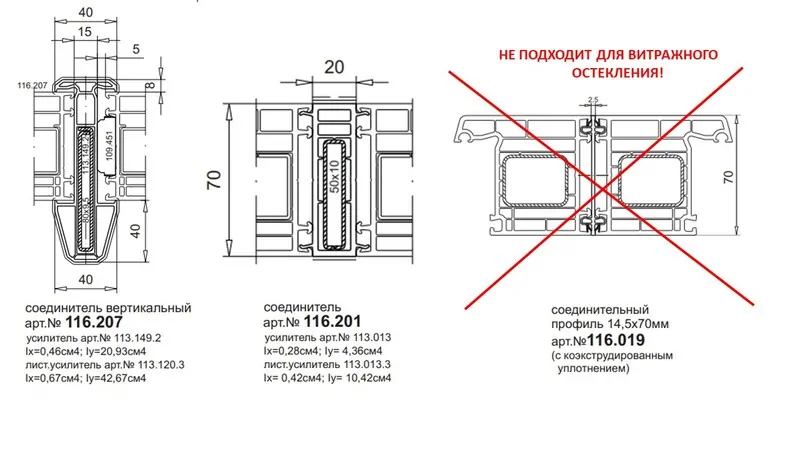

  Производители пластикового профиля выпускают несколько вариантов соединителей. Для установки витражного остекления подходят только те профили, в которых используется армирующий профиль.

Установка витражного остекления с соединителем без армирования приведет к большим проблемам. © VEKA

Соединители узла витражного остекления бывают для стыковки рам под углом 180° (прямая линия) и под другими углами. Угловые соединители так же должны армироваться в обязательном порядке.

Монтаж витражного остекления через соединитель - трубу. © VEKA Во избежание проблем с чрезмерным прогибом и разрушением расчет статики остекления обязателен для всех витражных конструкций.

Сделать его нужно, если:

• Размер вертикального импоста более 2000 мм
• Максимальный вес стеклопакета в глухом окне 250 кг. Если вес более 250кг, то необходимо разделить конструкцию на несколько частей.
• Планируется установка нескольких изделий, соединенных в единое полотно остекления
• Площадь белого изделия более 6 кв.м. или цветного более 5 кв.м. – это максимальная площадь остекления по ГОСТ 23166-24. Если площадь больше, то надо делить конструкцию на несколько частей.

Фактически, любой витраж, поскольку это всегда большая конструкция, надо рассчитывать на статику. Чётких требований к тому, от каких параметров это точно начинать делать – нет. Всё, что больше стандартных 1300*1400 мм, рекомендуется просчитывать.

Профессиональный расчет статики и тщательный подбор материалов для витражного остекления по ГОСТ позволит сделать его из ПВХ-профиля надежным, долговечным и красивым.

Виды витражного остекления из ПВХ-профиля

В ассортименте ведущего производителя пластиковых оконных и дверных систем концерна VEKA представлены профили для всех видов витражного остекления.

• Витражное панорамное остекление

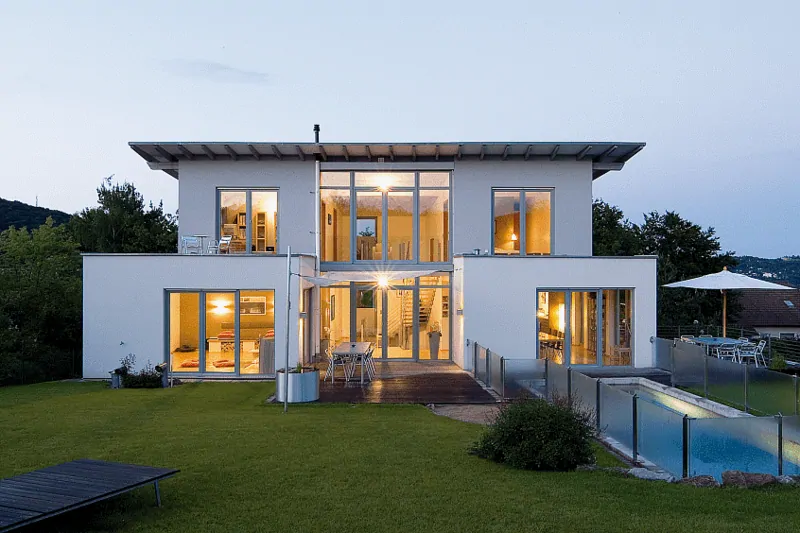

Крупногабаритные окна с глухими и открывающимися частями.Фото: Витражное остекление ПВХ. © VEKA Система Softline 82 шириной 82 мм с 7-ю камерами и тремя контурами уплотнения выпускается в белом и цветном исполнении под ламинацию. Армирование замкнутого сечения рамы обеспечивает высокие статические характеристики и возможность применения для теплого витражного остекления и фасадов.Цветное витражное остекление ПВХ. © VEKA Возможности системы VEKA Softline 82 позволяют создать угловое витражное остекление.

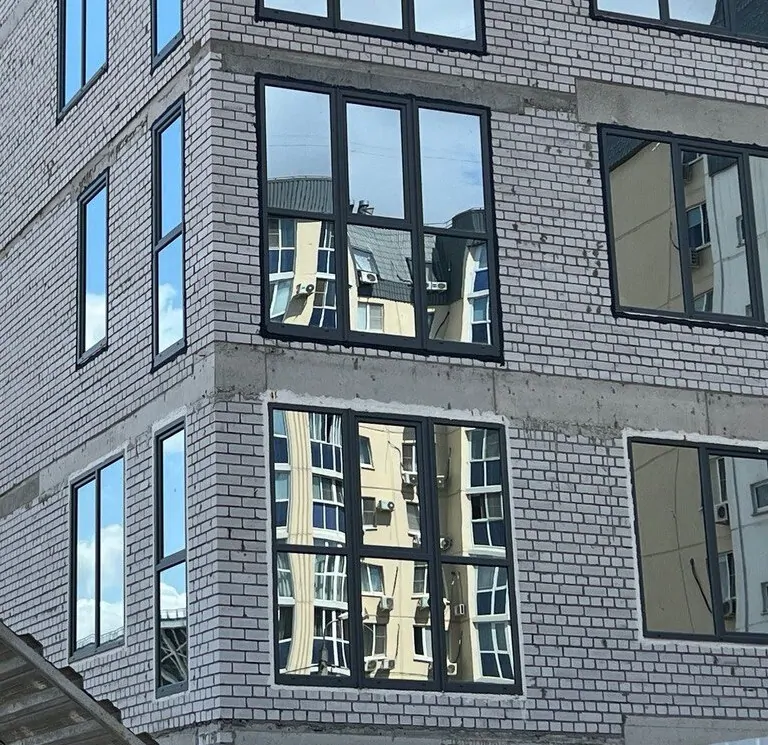

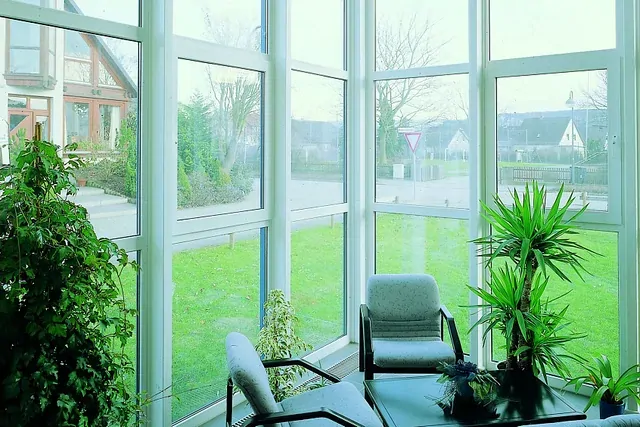

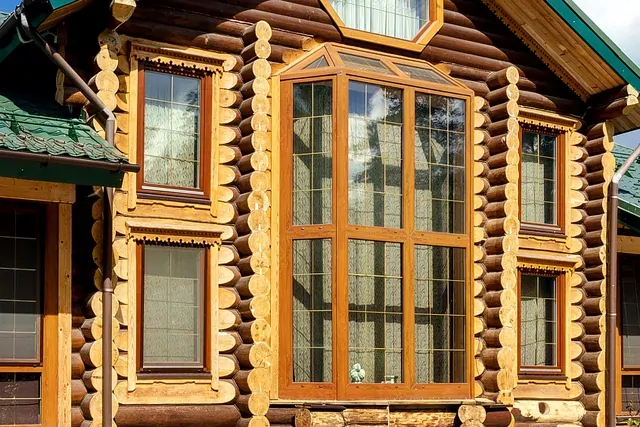

Фото: Угловое витражное остекление ПВХ. © VEKA Максимальные размеры окна (по раме максимальный размер большей стороны) Softline 82 --- для белых конструкций 4200мм, для цветных - 3500мм, максимальный размер створки: белой 950*2400мм (максимально высокое) и 1400*1600мм (максимально широкое), цветной – 830*2400мм (максимально высокое) и 1550*1300мм(максимально широкое).

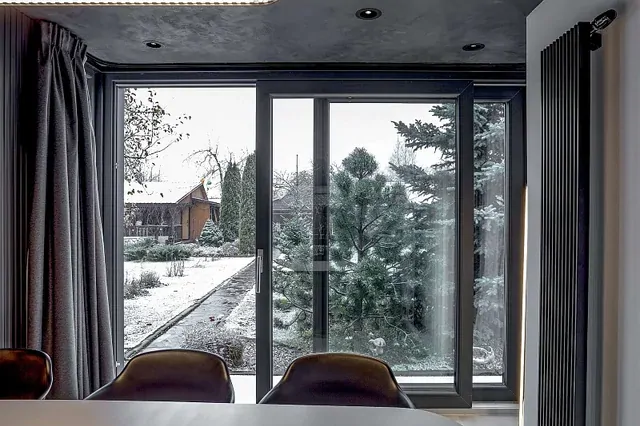

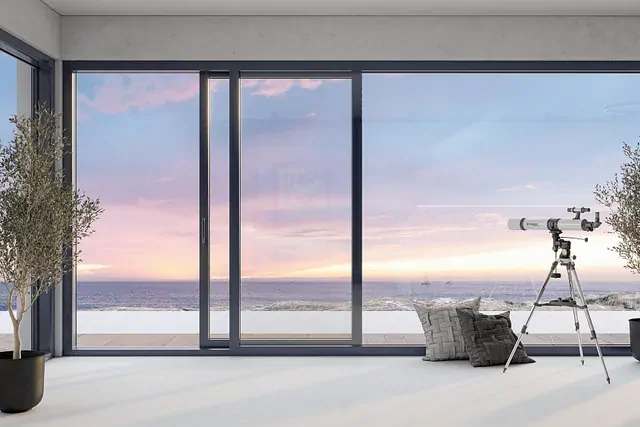

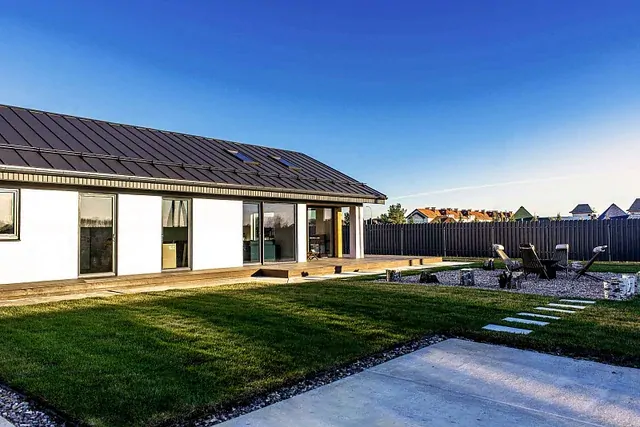

• Панорамные двери

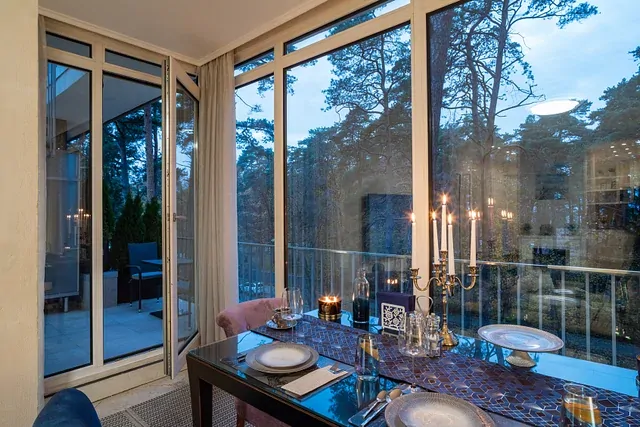

Панорамные двери VEKAMOTION 82 и VEKAMOTION 82 MAX легко заменяют собой стену, открывая при этом выход в сад или на террасу. Двери дарят максимум прозрачности, теплоизоляции и надежности. Максимальные размеры панорамных дверей VEKAMOTION - белой от 6 до 6,5 м по ширине в зависимости от схемы открывания и 2,7 м в высоту, цветной от 5 до 6,5 м в зависимости от схемы открывания и 2,5 м в высоту.Витраж ПВХ с дверью. Панорамные двери VEKAMOTION 82. © VEKA Помимо величественной красоты панорамные двери VEKAMOTION легки в управлении, экономят пространство, безопасны и удобны для всех жильцов дома.

Преимущества витражного остекления из пластика

• Высокая теплоизоляция остекления и шумозащита.
• Доступная цена ПВХ витражей. Цена за м² витражного остекления из ПВХ в разы меньше, чем у алюминиевого.
• Большой выбор профильных систем и производителей.
• Приемлемый срок изготовления.
• Широкие возможности декора.

Недостатки витражного остекления из пластика

• Ограничения по размерам.
• Снижение светопропускания при соединении нескольких рам между собой.
• Сложности с подъёмом на этаж - конструкции витражного остекления неразборные в отличии от алюминиевых.

При грамотном подходе к проектированию витражное остекление из ПВХ-профиля получается теплым, надежным и долговечным, при этом по доступной цене. Экономия на качестве материалов для крупногабаритных пластиковых конструкций чревата катастрофическими последствиями для остекления. Лучше выбрать профиль, специально предназначенный для остекления витражных окон.

Стеклопакеты для витражного остекления

Выбор стекла для витражного остекления важен не меньше профиля, ведь оно занимает большую площадь конструкции и оказывает существенное влияние на конечные параметры.

Правильный стеклопакет для витражей сочетает в себе функции энергосбережения, солнцезащиты и безопасности. Для это в нем используют следующие модификации стекла:

• Низкоэмиссионное И-стекло

За счет напыления на поверхность отражает тепло назад в помещение. Потери тепла через большую стеклянную плоскость снижаются, экономя энергоресурсы на отопление.

Витражное остекления теплое с использованием энергосберегающего стекла. © VEKA

• Мультифункциональное стекло

Когда солнечный свет заливает комнату по утрам – это красиво. Но в полдень дом может нагреться до состояния духовки. Мультифункциональное стекло защищает от избыточного тепла и экономит средства на кондиционировании.Витражное остекление требует мер по защите от солнца. © VEKA

• Безопасное стекло

Обычное архитектурное стекло – хрупкий материал. Крупногабаритное остекление может быть миной замедленного действия. Разрушение простого стекла происходит с образованием крупных осколков и представляет смертельную опасность.

Крайне желательно использовать в стеклопакетах остекления витражей только безопасное при разрушении стекло – многослойное (триплекс), закаленное или с установленной антивандальной пленкой.

Современное стекло с покрытием подлежит закаливанию и сборке триплекса без потери свойств. Пленку наклеивать на сторону с покрытием нельзя.Простое стекло в остеклении витража – легкий способ проникнуть в дом, как через открытую дверь. © VEKA Большие плоскости остекления уязвимы с точки зрения проникновения в дом. Злоумышленнику проще разбить стекло и проникнуть внутрь, чем возиться со взломом замка. Для защиты собственности рекомендуется применять триплекс из закаленного стекла – его сложно разбить и даже после разрушения он будет преградой на пути преступника.

Помимо специальных свойств стекла, необходимо правильно подобрать его толщину. Как и профиль, оно деформируется от ветровой и температурной нагрузки. Первый признак того, что толщина стекла недостаточна – отражения в стеклопакете выглядят как в кривом зеркале.Витражное остекление с тонким стеклом – из-за прогиба отражение кривое. © oknamеdia Рекомендации по выбору толщины стекла в зависимости от площади стеклопакета (СП):

• 4 мм – площадь СП до 3 кв.м.
• 6 мм – площадь от 3 до 5 кв.м.
• 8 мм – площадь СП от 5 до 7 кв.м.
• 10 мм – площадь СП от 7 до 9 кв.м.
• 12 мм – площадь СП более 9 кв.м.

Приведены ориентировочные данные, которые необходимо проверить, проведя расчет. На деформацию стекла влияет не только толщина, но и соотношение размеров стеклянной пластины – чем больше разница между шириной и высотой, тем сильнее оно прогибается.

Солнцезащитное и окрашенное стекло подлежит закаливанию для предупреждения возникновения термошока и саморазрушения стеклопакета.

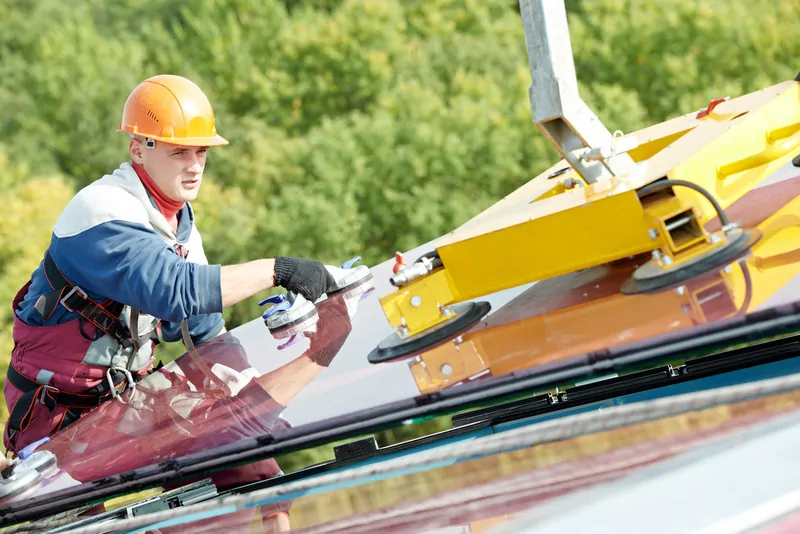

Монтаж витражного остекления

Вес витражного остекления зависит от площади и в некоторых случаях достигает 500-1000 кг, что значительно усложняет его транспортировку и крепление витражного остекления. Вес витражного остекления 1 м² зависит от открывания и формулы стеклопакета - минимальный 25 кг до 80 кг.

Для монтажа витражного остекления применяют спецтехнику для погрузки, разгрузки и перемещения на объекте.

Стоимость витражного остекления включает монтаж при помощи подъемника. © Фoтобанк Лори Нюансы доставки и монтажа остекления витража необходимо оговорить на стадии заключения договора – все работы должны быть предусмотрены и включены в итоговый счет.

Вывод

Витражное остекление – бесспорное украшение недвижимости. Профессиональный подход к проектированию, изготовлению и монтажу позволяет изготовить витражи из пластикового профиля с доступной стоимостью и отличными характеристиками.
