Триплекс давно не новинка на мировом рынке стекла, но до сих пор редко встречается в остеклении жилых помещений в России. Что такое триплекс и где он используется, в материале ОКНАМЕДИА.
Триплекс определение и история
Как называется многослойное ударопрочное стекло? Триплекс – это композиция из двух или нескольких стекол и поливинилбутиральной PVB пленки (пленочный триплекс) или полимерной смолы (заливной триплекс).

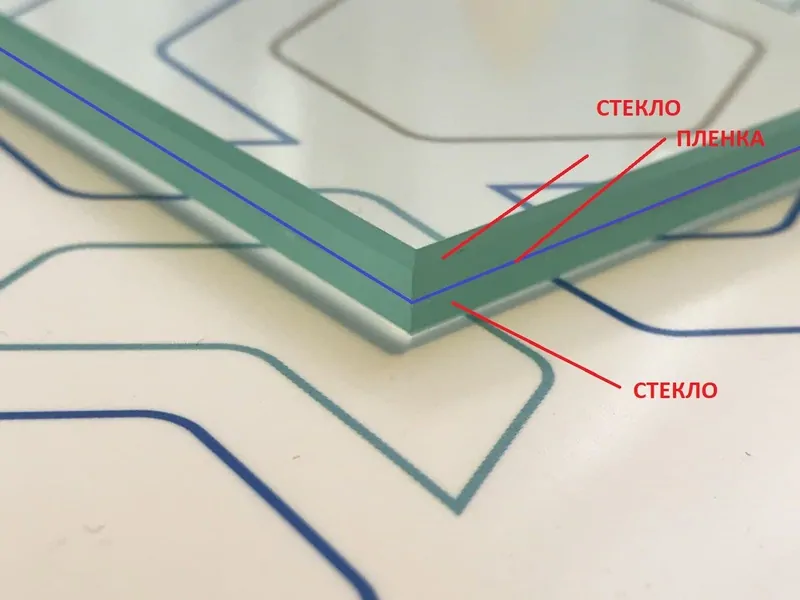

Фото: классическая композиция стекла триплекс. © oknamеdia
Стекло триплекс сегодня виден повсюду – лобовые стекла автомобилей, поездов, самолетов, иллюминаторы космических станций, стеклянные лестницы, полы, мебель, витрины торговых центров. Бронированные стекла банков, пожаро-, пуле-, взрывостойкие стекла – это тоже триплекс.
Случай изобретения триплекса, прост, как все гениальное. Стеклянная колба с остатками химических реактивов упала с полки. Но, к удивлению, работавшего в лаборатории химика Эдуарда Бенедиктуса не разбилась. Стекло потрескалось, но формы не потеряло. Бенедиктус, впечатленный сообщениями об автомобильных катастрофах, в которых водители и пассажиры сильно травмировались осколками стекла, начал эксперименты.

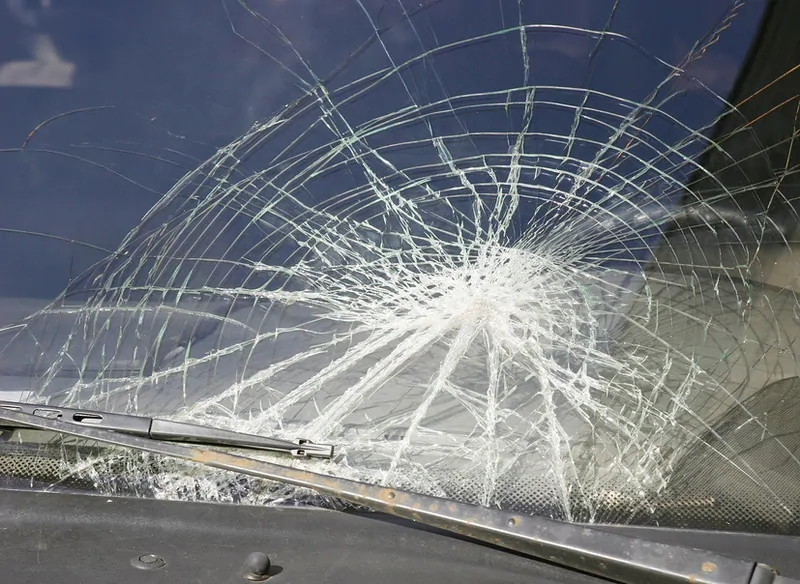

Фото: лобовой триплекс в автомобиле защищает водителя от травм. © Фотобанк Лoри
Результатом стал «стеклянный многослойный бутерброд» из двух стекол и прослойки из нитрата целлюлозы между ними. В 1909 году изобретатель запатентовал свою находку для безопасности автомобилистов под названием «Triplex». Изобретение сразу нашло применение стекла триплекс в военной технике, авиастроении и в других областях. В 1919 году, Генри Форд установил лобовое стекло триплекс в производстве автомобилей, став примером для других автопроизводителей – через пятнадцать лет все лобовые стекла новых авто были из триплекса. Изготовление стекла триплекс доступно сегодня в промышленных масштабах. Толщина триплекса начинается от 6 мм и достигает до 100 мм и более.
Изготовление триплекса
Как делают триплекс? Триплекс является стеклом, состоящим из нескольких слоев. Самое распространенное стекло ламинированное триплекс представляет собой два листа стекла толщиной 3, 4 или 6 мм, спаянных между собой. Производство триплекса происходит по двум технологиям - пленочной и заливной. Для соединения стекла применяется пленка EVA для триплекса, пленка для триплекса PVB или смола. Сделать стекло триплекс своими руками очень сложно. Производство стекла триплекс требует специального оборудования и материалов.
Размер триплекса двойное стекло зависит от выбранной технологии:
- Размер стекла триплекс, изготовленный по пленочной технологии достигает 6х3 метра.
- Многослойный триплекс по заливной технологии изготавливают в необходимый размер, но не более 6х3 метра.
Пленочная технология изготовления стекла защитного многослойного:
Между листами стекла, очищенными от загрязнения, прокладывается пленка. Затем полученный сэндвич прессуется и нагревается в автоклаве. Другая технология подразумевает склейку листов стекла и пленки с применением вакуумной камеры и нагрев в конвекционной камере.
Пленка для триплекса выпускается двух видов - PVB и EVA.
Пленка для триплекса ПВБ и ЕВА разница:
PVB - поливинилбутиральная пленка, давно применяется для триплексования стекла. Сегодня из-за более низкой устойчивости к воздействию влаги PVB пленка уступает по объемам применения пленке EVA. Основная сфера использования триплекса с PVB пленкой - автомобилестроение и архитектурные стеклопакеты.
EVA - этиленвинилацетатная пленка, обладает высокой устойчивостью к воздействию ультрафиолета и влаги. Выпуск триплекса с этой пленкой требует более низкой температуры. Пленка ЭВА для триплекса менее эластична, по сравнению с PVB пленкой, но это не мешает ее широкому применению во всех видах многослойного стекла.
Триплекс для шумоизоляции изготавливают со специальным видом акустической пленки.
Толщина пленки в триплексе - 0,38 мм. Если пленка используется в 1 слой, то формула триплекса выглядит как 3.3.1, где 1 - это количество слоев пленки. Если слоев два, формула стекла с триплексом - 3.3.2.
Резка триплекса самостоятельно затрудняется наличием пленки между стеклами. Резка стекла триплекс происходит на специальном оборудовании.
Заливная технология изготовления стекла триплекс на заказ
При заливной технологии на один лист стекла по периметру наклеивается лента - она служит разделителем между слоями триплекса и ограничителем для заливаемой смолы. Листы стекла приклеиваются друг к другу при помощи этой ленты, а в образовавшийся воздушный промежуток заливается полимер, отверждаемый в ультрафиолете. Изготовление триплекса на заказ избавляет от необходимости резки триплекса, но занимает больше времени и вызывает сложности в случае необходимой переделки листа.
По заливной технологии производится многослойное противопожарное стекло.
Триплекс и закаленное стекло отличия

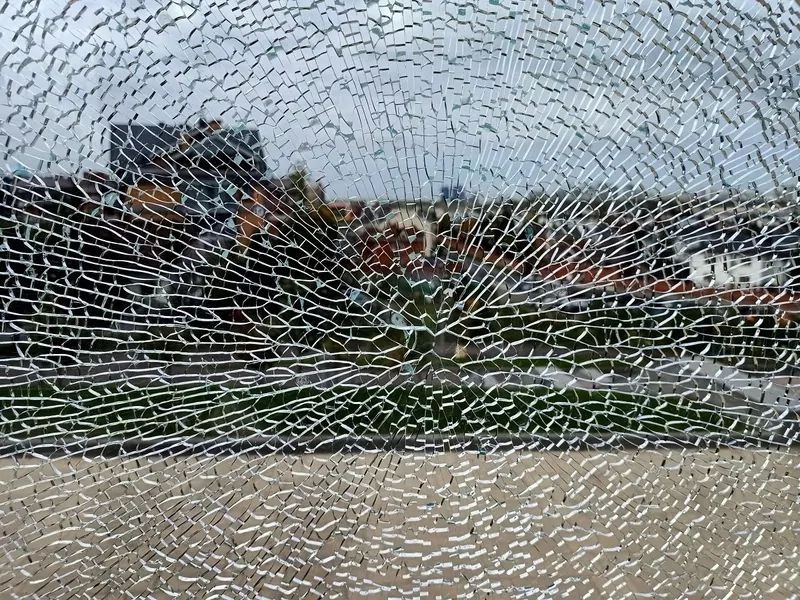

Закаленное стекло - это однослойное изделие. Лист стекла нагревается в специальной печи и резко охлаждается. В результате механическая прочность стекла вырастает в 5-6 раз. При разрушении закаленное стекло рассыпается на мелкие гранулы и проем остается открытым.
Триплекс - многослойная конструкция. При разрушении стекло повисает на пленке и не рассыпается. Некоторое время разбитый триплекс вполне способен закрывать проем от осадков и ветра. Для увеличения прочности применяют технологию термоупрочнения, при которой получают стекло каленое триплекс. Стекло закаливается до процесса склейки листов стекла в триплекс.
Стекло армированное и триплекс - разные продукты. Армированное стекло состоит из одного листа стекла, дополнительно укрепленного металлической сеткой в момент литья.
Вес стекла триплекс
Вес стекла триплекс рассчитывается просто:
Площадь триплекса умножается на суммарную толщину листов стекла и снова умножается на 2,5 - это вес одного квадратного метра стекла толщиной 1 мм.
Например, вес триплекса 3.3.1 размерами 1,3 * 1,4 м равен (3+3) * 1,3 * 1,4 * 2,5 = 27,3 кг
Вес закаленного стекла триплекс рассчитывается точно так же, закалка никак не влияет на вес стекла.
Как отрезать стекло триплекс
Стекло защитное многослойное режется по иной технологии, чем простое - кроме самого стекла необходимо разрезать пленку. На заводах применяют лазерную резку.
Чтобы разрезать триплекс в домашних условиях потребуется резак с алмазным наконечником - им разрезается оба листа стекла.
Пленку разрезают острым ножом или прожигают - в трещину между стеклами заливают несколько капель легковоспламеняющейся жидкости и поджигают. Пленка начнет плавится и позволит разделить части стекла.
ГОСТ на стекла защитные многослойные
ГОСТ на стекло многослойное регламентирует технологию его производства и оценку качества готовой продукции.
На момент публикации действует ГОСТ 30826-2014 стекло многослойное. Межгосударственный стандарт "Стекло многослойное Технические условия".
Триплекс применение
Благодаря основному свойству – безопасности при разрушении – триплекс из прозрачного стекла широко задействован в строительстве торговых центров, административных зданий. Уже невозможно представить огромные стеклянные небоскребы без многослойного безопасного стекла триплекс. Защита триплексом актуальна как в жилых, так и в административных, торговых зданиях, учреждениях образования и туристических объектах.
Однако, несмотря на столь широкое использование, в окнах квартир защитное стекло триплекс редко встречается. Менеджеры в офисах продаж оконных компаний боятся предложить клиенту триплекс для окон. Отчасти, потому что он увеличивает стоимость. Но чаще всего, из-за того, что сами не до конца понимают преимущества продукта и не могут квалифицированно донести их до клиента. Да и покупателям порой сложно переступить через стереотип «стекло = хрупкое».
Возможностей и преимуществ для использования триплекса в остеклении жилых помещений гораздо больше, чем кажется на первый взгляд. Далее продемонстрированы варианты на примере триплекса Stratosafe (Стратосейф) от компании AIG .
• Антивандальный триплекс
Антивандальный триплекс Stratosafe (ранее Stratobel) в стандартном исполнении 4.4.2 – два стекла по 4 мм, соединенных двойным слоем PVB пленки. Триплекс Stratosafe обеспечивает неприкосновенность жилища от проникновения непрошенных гостей.
Фото: антивандальные двери триплекс. © Фотобанк Лoри
Разбить триплекс или вырезать в нем отверстие очень непросто. Установка многослойного стекла обязательна для взломоустойчивых окон. Комбинация Stratosafe с противовзломной фурнитурой и прочным профилем позволяет собрать окно, которое не нужно защищать решеткой. Окна триплекс на первых этажах, на даче или в загородном доме будут защищают от проникновения. Триплекс в стеклопакете устанавливается в зависимости от задачи:
- для профилактики взлома - первым со стороны улицы;
- для обеспечения безопасности пребывания в здании - со стороны помещения, например в детских комнатах или учебных классах.
- Формула стеклопакета с триплексом выглядит так: 3.3.1 х 14 х 4 х 12 х 6, где 3.3.1 - стекло триплекс 6 мм установленное первым со стороны улицы; 4 и 6 - обычное стекло толщиной 4 и 6 мм; 14 и 12 - ширина дистанционных рамок.
Ограждение триплекс применяют для французских окон без балкона. Для этой цели используют так называемый каленый триплекс, изготовленный из закаленного стекла.
Закаленное стекло триплекс © oknamеdia
Размеры стекла триплекс достигают 3 х 6 метров, а в современном производстве больше. Вес триплекса зависит от его толщины - 1 квадратный метр стекла триплекс 6 мм весит 15 кг.
• Бронированный триплекс
Для обеспечения безопасности в случае более серьезной угрозы, чем случайный взломщик, разработана серия пулестойких и устойчивых к пробиванию стекол. В таком триплексе в зависимости от степени необходимой безопасности склеивают до 20 слоев стекла - . Многослойные стеклянные блоки толщиной от 20 до 130 мм, оставаясь прозрачными, защитят жилище не только от выстрела из огнестрельного оружия или от нескольких десятков ударов топором, но и от летящих осколков.

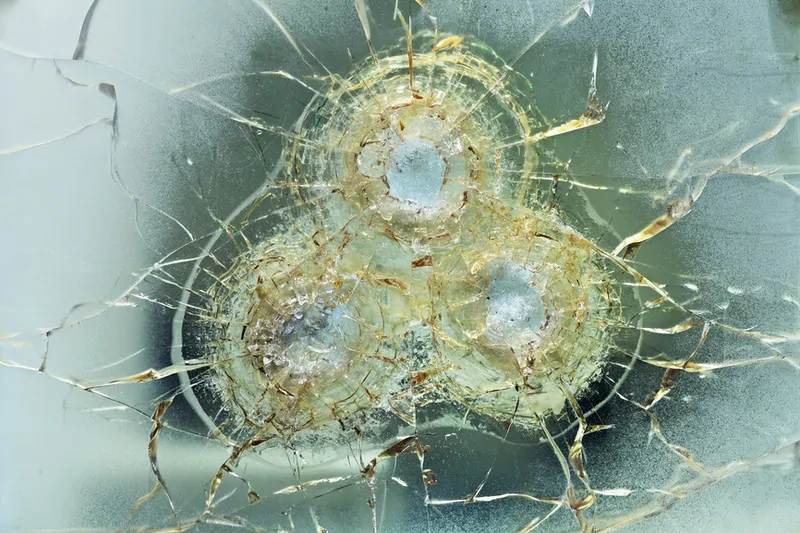

Фото: бронированный триплекс задерживает пулю. © Фотобанк Лoри
Бронированный триплекс изготавливается по индивидуальным размерам. Толщина стекла триплекс выбирается в зависимости от предполагаемого воздействия. Они найдут место в остеклении загородных домов при реальной возможности вооруженного нападения. Сохраненная жизнь окупит вложения в дорогостоящее остекление, но позволит снять решетки с окон. Изготовление триплекса на заказ выполняют стекольные компании.
• Безопасность триплекса для детей
Изготовление стекол триплекс с поливинилбутиральной пленкой, входящей в состав триплекса Stratosafe, определяет суть многослойного стекла – безопасность при разрушении.
Фото: разбитое стекло очень опасно. © Depositphotos.com При ударе по стеклу острые осколки не разлетятся в стороны, а останутся на пленке. Даже полностью разбитое стекло останется в проеме, до момента замены стекла триплекс на новое. Это стекло – находка для семей с маленькими детьми. Даже если маленький шалун ударит по окну или двери мячом стекло, разбившись, не поранит его. Стеклопакет с триплексом в окнах квартиры сбережет жизнь и здоровье маленьких хозяев.
Несмотря на прочность и устойчивость к механическому воздействию самое толстое многослойное ударопрочное стекло разбивается, все зависит от приложенного усилия. Ремонт стекла триплекс невозможен. Существующие технологии заливки трещин в стекле типа триплекс только на время останавливают разрастание трещины, но не ликвидируют ее полностью.
Звукоизоляция триплекса

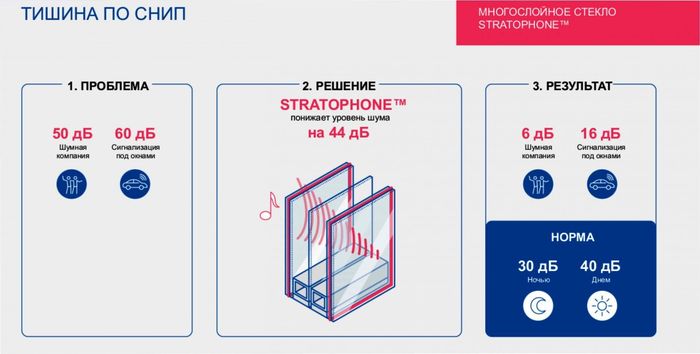

Повышенные звукоизоляционные свойства характерны для любого триплекса. Но если требования в этой области высоки – лучше использовать специальное многослойное стекло, например, Stratosafe Acoustic (ранее назывался Stratophone). Повышенную шумозащиту стекло обеспечивает благодаря специальной акустической пленке PVB для триплекса. Стекло Stratosafe Acoustic отлично поглощает звуки низкой частоты, такие как шум от транспорта.
• Теплосбережение триплекса
Многослойное стекло Stratosafe изготавливается с использованием стекла с покрытием. Триплекс с мультифункциональным покрытием оставит снаружи не только непрошенных визитеров и шум, но и избыточное солнечное и ультрафиолетовое излучение, сохранив в целостности не только ценности, но и прохладу, и цвет внутреннего интерьера. Если солнце редкий гость в окне, лучший выбор Stratosafe с i-стеклом, чтобы получить отличное сбережение тепла, тишину и безопасность.
• Красивый триплекс
Расширяет варианты использования пленка для триплекса. Она выпускается прозрачной, матовой или декоративной, оставляя право выбора внешнего вида окна из тысячи возможных вариантов за архитектором или дизайнером. В результате получается матовый триплекс, или цветной триплекс по цвету пленки. Для стекла триплекс цвета пленки подбирают в зависимости от назначения стеклопакета:
- При установке в окнах используют полупрозрачные пленки нейтральных цветов или прозрачные с рисунком;
- При установке в фасадном остеклении в зоне межэтажных перекрытий - непрозрачные темные пленки;
- Триплекс с матовой пленкой применяют в сантехнических и подсобных помещениях.
Для особо взыскательных покупателей реализуемо получение триплекса с декоративной тканью и даже осенними листьями внутри.
Осознанный выбор безопасности со стеклом триплекс
Пластиковое, да и не только, окно сегодня кардинально отличается от своих аналогов 20-ти летней давности. В то время основным при покупке окна была его белизна и непохожесть на старую «столярку». Теперь есть вариант выбрать многофункциональный продукт с учетом всех своих требований и пожеланий.
Триплекс стоит в первом ряду необходимых опций для обеспечения повышенного комфорта жилья. Его назначение – сберечь жизнь, здоровье, имущество, подарить тишину, красоту и тепло. С этими задачами дверь со стеклом триплекс Stratosafe отлично справляется.
Купить стекло триплекс в Москве и Санкт-Петербурге в любой оконной компании. На стекло триплекс Stratosafe Acoustic цена зависит от толщины и вида стекла, использованного для его изготовления. Стекло триплекс на заказ, изготовленное по индивидуальным размерам с применением заливной технологии стоит дороже пленочного. Изготовить стекло триплекс в домашних условиях невозможно.
Чтобы преодолеть элемент недоверия со стороны покупателей имеет смысл в офисах продаж самим попробовать стеклянный триплекс в работе – самостоятельно попытаться разбить стеклопакет со стеклом триплекс. Чем сто раз услышать, лучше один раз попробовать!
